Як підібрати аналог зубчастого ременя, на якому вже не видно маркування? Детальніше: https://ep-k.com.ua/ua/a485325-yak-pidibrati-analog.html
- Ремені виготовляються на основі міцних та посилених гумових сумішей для забезпечення стійкості до екстремальних температур та захисту від потрапляння консистентного мастила, олії, вологи, а також зносу.
- Точно сформовані зубці забезпечують примусове зачеплення зі сполученими виїмками зірочки і знижують рівень шуму.
- Трапецеїдальний, криволінійний та модифікований криволінійний профіль зуба, залежно від сфери застосування.
- Нитки корда зі спіральною навивкою, виготовлені зі скловолокна, забезпечують підвищену гнучкість та стійкість до подовження.
- Сучасні матеріали обплетення для захисту ременя від впливу металевих зубчастих шестерень та зменшення рівня шуму.
Профіль ISO | H |
Корд | Скловолокно |
Виробник | Contitech |
Матеріал | Гумовий |
Тип товару | Зубчастий пас рукав |
Вид | Зубчастий |
Висота (мм) | 4,3 |
Крок (мм) | 12,7 |
Виконання | CONTI SYNCHROBELT |
Висота зуба | 2,29 |
Зубчасті ремені – це дуже гнучкі і міцні ремені, які забезпечують високий ККД при передачі потужності і синхронність при високих швидкостях обертання.
Перевага приводних зубчастих ременів:
- високий ККД, що сприяє енергозбереженню;
- робота при високих навантаженнях і швидкісних режимах:
- мінімальна вібрація при переривчастих навантаженнях;
- максимальна передача високої потужності;
- масло, бензо-і пиловідштовхуючі властивості.
Двосторонні зубчасті ремені, сконструйовані спеціально для приводів з великою кількістю шківів, що обертаються в зустрічному напрямку, де потрібна передача обертального моменту як однією, так і іншою стороною ременя. Двосторонні зубчасті ремені – це дуже гнучкі і міцні ремені, які забезпечують високий ККД при передачі потужності і синхронність при високих швидкостях обертання.
Технологія, згідно з якою проводяться двосторонні зубчасті ремені, що дозволяє випускати вироби з високою точністю, яка гарантує рівномірний розподіл навантаження при роботі привода. Двосторонні зубчасті ремені добре підходять для передач високої потужності.
Зубчасті поліуретанові ремені випускаються з трапецієподібної формою зуба в класичному дюймовому варіанті (MXL, XL, L, H, XH, XXH), з метричним кроком (Т2,5, Т5, Т10, Т20), у посиленому варіанті (АТЗ, АТ5, АТ10, АТ20), з напівкруглою формою зуба (HTD 3M, 5M, 8M, 14M і STD 5M, 8M).
Приводні ремені поліуретанові зубчасті можуть бути як односторонні, так і двосторонні, з різними покриттями (ПВХ, ПУ, LINATEX і т. д.) і нестандартними розмірами зубів, з направляючими профілями і перегородками.
Серія CTD C8M
Для великих крутяших моментів і великих потужностей приводу, є оптимальною альтернативою ланцюговим передачам.Властивості:- маслостійкість, - стійкість до впливу озону та УФ-випромінювання, - допустима кутова швидкість 40 м/с , - не потребує обслуговування, - температурний режим від -40 до +100, стійкість проти зворотного вигину
Серія STD S8M, HTD 8V, 14M, C14M
Для приводів, динамічно навантажуємо великими потужностями. Властивості: - відносна маслостійкість, - стійкість до впливу озону і тропічних умов, - швидкість ременя до 60 м/с, - електропровідність, - температурний режим від -20 до +100 .
Серія HDT 3M, 8M, 14M, STD S8M
Синхронна передача високих потужностей, не потребує обслуговування. Властивості- електропровідність,- відносна стійкість до впливу озону і тропічних умов,- температурний режим від -20 до +100
Серія MXL, XL, L, H, XH, XXH, 3M, 5M, 8M, 14M, S8M
Застосування даного типу ременів сприяє якісній і економічної роботи приводу в діапазоні малих і середніх потужностей.Властивості: - відносна маслостійкість, - стійкість до тропічним умовам, - температурний режим від -20 до +100.
Серія HTD 5M, 8M, S8M
Кінцевий гумовий ремінь зубчастий. Властивості:- відносна стійкість до масел і тропічним умовам,- температурний режим від -20 до +100,- стійкість до дії озону,
- не потребують консервації
Серія CXP, CXA, Standard DHTD D8M, D14M, DSTD DS8M, DH
Двосторонні зубчасті ремені. Дають можливість впровадження приводів протилежного ходу також при передачі великих потужностей і високих обертаючих моментах. Властивості: - відносна маслостійкість, - стійкість до тропічним умовам, - температурний режим від -20 до +100, - у варіантах для великої потужності електропровідність
Серія HTD 3M, 5M, 8M,14M, STD S3M, S8M
Кінцевий поліуретановий зубчастий ремінь.Продукційний ряд доповнено грудкуватим ременем №10-для самоврядних систем. Властивості: - без вмісту силіконів,- відносна маслостійкість,- стійкість до гідролізу, УФ-випромінювання, озону,- температурний режим від -30 до +80,- не вимагає консервації.
Серія HTD 8M,14M
Без содержания силиконовых присадок и вредных для лакированных поверхностей веществ. Для применения в лакированных цехах и приводах «скидов».Свойства:- без содержания силикона,- высокая степень чистоты поверхности,- относительная маслостойкость,- устойчивость к тропическим условиям, озону,- температурный режим от -20 до +100,- не требует консервации
Серия AT3, AT5, AT10, ATP10, ATP15, AT20, T2, T2,5/DL T5/DL T10/DL T20/DL K1/K1.5
Поліуретанові зубчасті ремені – для підвищеної переданої потужності, властивості: - гідролізна стійкість - стійкість до простих масел, жирів, нафти, деяких кислот і лугів,- стійкість до тропічним умовам,- температурний режим від -30 до +80, -антистатичні

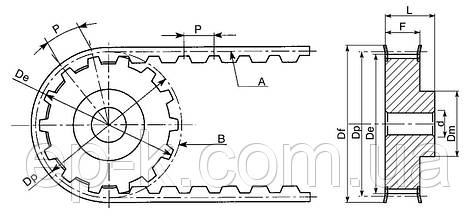

ТАБЛИЦЯ ГЕОМЕТРИЧНИХ РОЗМІРІВ ЗУБЧАСТИХ ПРИВОДНИХ РЕМЕНІВ
Профіль |
Крок зуба t, мм |
Товщина hs, мм |
Профіль (двох-сторонній) |
Крок зуба t, мм |
Товщина hs, мм |
Профіль |
Крок зуба t, мм |
Товщина hs, мм |
Профіль (двох-сторонній) |
Крок зуба t, мм |
Товщина hs, мм |
3M (CXP) |
3 |
2,4 |
|
|
|
MXL |
2,032 |
1,14 |
DXL |
5,08 |
3,1 |
5M (CXP) |
5 |
3,6 |
D5M (CXP) |
5 |
5,4 |
XL |
5,080 |
2,3 |
DL |
9,525 |
4,6 |
8M (CXP,CXA) |
8 |
5,6 |
D8M (CXP) |
8 |
8,2 |
L |
9,525 |
3,6 |
DH |
12,7 |
6,00 |
14M (CXP,CXA) |
14 |
10 |
D14M (CXP) |
14 |
15,2 |
H |
12,700 |
4,3 |
|
|
|
S8M (CXP,CXA) |
8 |
5,3 |
DS8M (CXP) |
8 |
7,3 |
XH |
22,225 |
11,2 |
|
|
|
C8M (CXA) |
8 |
5,6 |
|
|
|
XXH |
31,750 |
15,8 |
|
|
|
C14M (CXA) |
14 |
10 |
|
|
|
|
|
|
|
|
|
Основні | |
---|---|
Виробник | Contitech |
Країна виробник | Німеччина |
Вид ремня | Зубчастий |
Матеріал ремінця | Нітрильний каучук |
Висота ременя | 4.3 мм |
Додаткові характеристики зубчастого ременя | |
Тип зуба | Трапецеїдальний |
Крок між зубцами | 12.7 мм |
- Ціна: 180 ₴
- Під замовлення
- Оптом і в роздріб

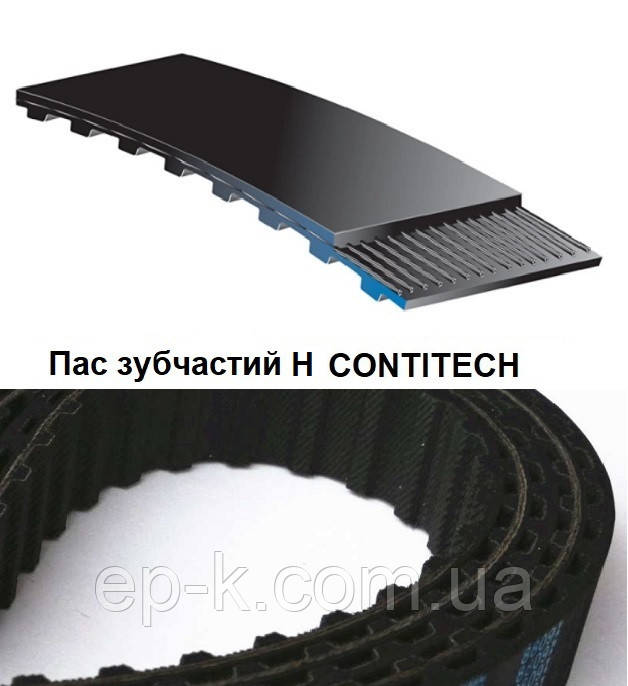

Пас зубчастий H CONTITECH SYNCHROFLEX, будь-яка ширина
180 ₴
