Ущільнення шевронні гумовотканинні для гідравлічних пристроїв ГОСТ 22704-77 ГОСТ 9041-59
- перелік стандартних шевронних ущільнень (М+КО+КН) нижче в таблиці
- шевронні манжети великих розмірів від Ø 690 мм до 2000 мм -ТУТ
- манжети шевронні поліуретанові -ТУТ
- манжети шевронні фторкаучукові (FKM) -ТУТ
- виготовлення шевронних манжет -ТУТ
Для ущільнення та армування циліндрів і штоків гідравлічних агрегатів, землерийного обладнання, плунжерних насосів та інших пристроїв, що працюють у важкій промисловості, застосовують особливо стійкі та надійні ущільнювальні пристрої – манжети шевронні гумовотканинні, які здатні тимчасово продовжувати безперервний робочий процес навіть вийшли з ладу.
Відповідно до ГОСТ 22704-77, ГОСТ 9041-59 працездатність манжет шевронних гумовотканинних розрахована на тиск до 63 МПА та температуру робочого середовища від -50 до +100°С. Ущільнення не втрачають свого функціоналу за короткочасного підвищення температури до +120°С.
Встановлення обладнання гумовотканинних шевронних манжет здійснюється в комплекті з натискним та опорним кільцями.
Умовне позначення:
МШ 180х200-1 ГОСТ 22704-77, де: | КН 180х200-1 ГОСТ 22704-77, де: | КО 180х200-1 ГОСТ 22704-77, де: |
МШ — манжета шевронна, 180 — внутрішній розмір, 200 — зовнішній діаметр, 1 — група гуми. |
КН — кільце натискне, 180 — внутрішній розмір, 200 — зовнішній діаметр, 1 — група гуми. |
КО — кільце опорне, 180 — внутрішній розмір, 200 — зовнішній діаметр, 1 — група гуми. |
Працездатність гумовотканинних шевронних манжет та кількості манжет у пакеті залежать від тиску робочого середовища. Вибір кількості манжет залежить і від величини діаметра, що ущільняється.

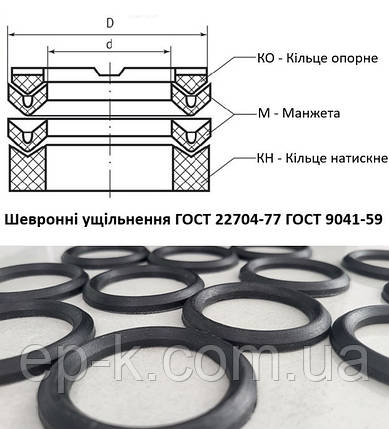

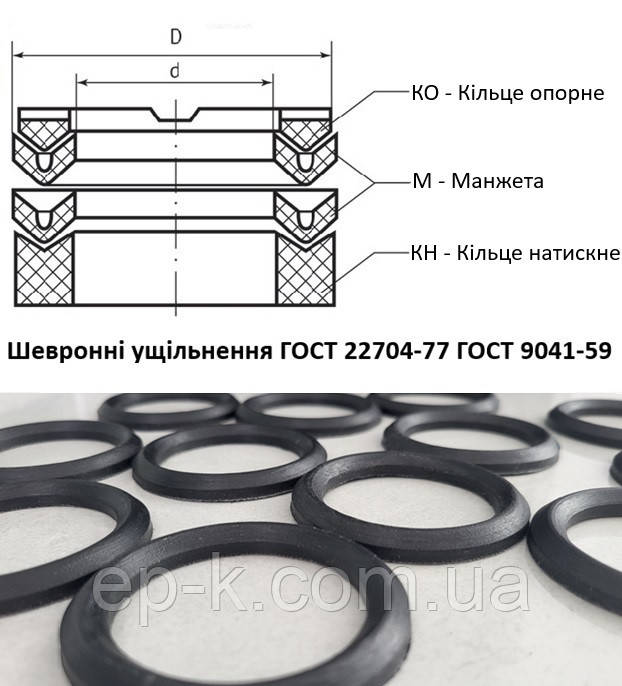

Конструкція пакетного ущільнення
Виготовляємо манжети шевронні гумовотканинні наступних розмірів:
Ø 8 мм – 18 мм – мінімальна партія кожного типу манжет від 30 шт,
Ø 20 мм – 240 мм - мінімальна партія кожного типу манжет від 10 шт
Ø 250 мм - мінімальна партія кожного типу манжет від 5 шт
Манжета | Кільця | Манжета | Кільця | Манжета | Кільця |
8х16 | КО, КН | 45х65 | КО, КН | 130х160 | КО, КН |
8х18 | 48х63 | КО, КН | 135х165 | ||
10х20 | КО | 50х63 | КО, КН | 140х155 | |
10х22 | КО, КН | 50х65 | 140х160 | ||
12х22 | КО, КН | 50х70 | КО, КН | 140х165 | КО, КН |
12х24 | КО, КН | 55х70 | КО, КН | 140х170 | КО, КН |
14х24 | 55х75 | КО, КН | 150х180 | КО, КН | |
14х26 | КО, КН | 55х85 | 160х180 | КО, КН | |
16х25 | КО, КН | 56х71 | КО, КН | 160х185 | |
16х26 | КО, КН | 56х76 | КО, КН | 160х190 | КО, КН |
16х28 | КО, КН | 60х75 | КО, КН | 160х195 | |
16х30 | КО, КН | 60х80 | КО, КН | 170х200 | КО, КН |
16х36 | 60х85 | 175х205 | |||
17х32 | 63х78 | КО, КН | 175х210 | ||
18х26 | 63х80 | КО, КН | 180х200 | КО, КН | |
18х30 | КО, КН | 63х83 | 180х210 | КО, КН | |
18х35 | 180х220 | КО, КН | |||
20х30 | КО, КН | 65х85 | КО, КН | 185х230 | |
20х32 | КО, КН | 65х90 | КО, КН | 190х215 | КО, КН |
20х35 | КО, КН | 70х85 | КО, КН | 190х220 | КО, КН |
20х40 | КО, КН | 70х90 | КО, КН | 195х230 | |
20х50 | 70х95 | КО, КН | 200х220 | ||
22х32 | КО, КН | 75х90 | 200х230 | КО, КН | |
22х34 | КО, КН | 75х95 | КО, КН | 200х260 | |
22х38 | КО, КН | 75х100 | КО, КН | 210х240 | КО, КН |
22х40 | КО, КН | 80х95 | 220х250 | КО, КН | |
22х42 | КО, КН | 80х100 | КО, КН | 220х260 | КО, КН |
22х50 | 80х105 | КО, КН | 230х260 | КО, КН | |
25х35 | КО, КН | 80х110 | 235х265 | ||
25х37 | КО, КН | 80х120 | 240х260 | КО, КН | |
25х38 | 85х100 | 240х280 | КО, КН | ||
25х40 | КО, КН | 85х110 | 250х280 | КО, КН | |
25х45 | 85х115 | 250х290 | КО, КН | ||
26х34 | 90х105 | КО, КН | 260х300 | КО, КН | |
26х45 | 90х110 | КО, КН | 280х310 | ||
28х43 | КО, КН | 90х115 | КО, КН | 280х320 | КО, КН |
28х48 | КО, КН | 90х120 | 290х320 | ||
30х45 | 95х115 | КО, КН | 300х340 | ||
30х50 | КО, КН | 95х120 | КО, КН | 305х345 | |
32х45 | 100х115 | КО, КН | 320х350 | ||
32х47 | КО, КН | 100х120 | КО, КН | 320х360 | КО, КН |
32х52 | КО, КН | 100х125 | КО, КН | 335х385 | |
35х47 | КО, КН | 100х130 | КО, КН | 340х380 | КО, КН |
35х50 | 100х140 | 360х400 | КО, КН | ||
35х55 | КО, КН | 105х125 | 390х430 | ||
35х60 | КО, КН | 105х130 | КО, КН | 400х425 | КО, КН |
36х48 | 105х135 | КО, КН | 400х440 | КО, КН | |
36х51 | КО, КН | 105х140 | 410х450 | КО, КН | |
36х52 | 110х125 | 420х460 | КО, КН | ||
36х56 | 110х130 | КО | 450х490 | КО, КН | |
37х43 | 110х140 | КО, КН | 457х495 | ||
38х50 | КО, КН | 115х140 | 460х500 | КО, КН | |
38х55 | 120х140 | 480х520 | КО, КН | ||
40х50 | 120х150 | КО, КН | 500х540 | КО, КН | |
40х52 | КО, КН | 120х155 | 520х560 | ||
40х55 | КО, КН | 125х140 | 560х600 | КО, КН | |
40х60 | КО, КН | 125х145 | 590х630 | ||
40х65 | КО, КН | 125х150 | КО, КН | 600х640 | КО, КН |
42х65 | 125х155 | КО, КН | 630х670 | КО, КН | |
45х63 | 125х160 | 670х710 | КО, КН |
Технічні характеристики манжет шевронних гумовотканинних
При виробництві гумовотканинних шевронних манжет використовується спеціальна тканина доместик. Щоб посилити властивості міцності тканини в процесі виготовлення вона просочується розплавленою гумовою сумішшю наїріт.
Особливості експлуатації манжет шевронних гумовотканинних
Пакет шевронних гумовотканинних манжет комплектується безпосередньо однією або більше манжетою (за рахунок кількості регулюється висота ущільнення) та двох кілець – опорного та натискного, які можуть бути як гумовотканинними, так і виконані з поліаміду або іншого матеріалу, що підходить за характеристиками.
У комплекті опорне кільце служить основою для укладання шевронних манжет, а натискне використовується як захист ущільнень від вдавлювання при впливі високого тиску на ущільнення, рівномірно розподіляючи його по всьому профілю манжети.
Сама шевронна манжета в пакеті ущільнення виконує шарнірне з'єднання, що дозволяє всьому ущільненню миттєво реагувати на будь-яку зміну тиску автоматично ущільнюючи всю систему в цілому. Для систем з високими показниками тиску в штабель шевронного ущільнення встановлюється більша кількість шевронних гумовотканинних манжет.
Де застосовуються шевроні гумовотканинні манжети
Шевронні пакети, у яких багатокомпонентна однорідна поєднується з клиноподібними ущільненнями, ідеально підходять для систем із нестабільним тиском (наприклад, частими перепадами). Вони створюють надійне та ефективне ущільнення та актуальні для встановлення у вузлах та механізмах з ударними навантаженнями, коливальними рухами та іншими несприятливими умовами.
Пропонуємо виготовити як окремі елементи манжет шевронних гумовотканинних, так і вибрати в шевронний комплект, що максимально підходить під задані умови експлуатації. Ціна шевронних ущільнень залежить від типорозміру, комплектації та інших характеристик, можна уточнити у менеджерів через розділ - КОНТАКТИ
Основні атрибути | |
---|---|
Країна виробник | Україна |
Виробник | Україна ТД |
Вид манжети | Шевронна |
Робочий тиск | 63 МПа |
Мінімальна робоча температура | -50 град. |
Максимальна робоча температура | 100 град. |
Упаковка | Пачка |
Гарантійний термін | 12 міс |
Параметри | |
Профіль | МАНЖЕТА |
- Ціна: 135 ₴
- Мінімальне замовлення: 10 шт.
- Спосіб упаковки: Пропонуємо виготовити як окремі елементи манжет шевронних гумотканинних, так і вибрати в шевронний комплект, що максимально підходить під задані умови експлуатації. Ціна шевронних ущільнень залежить від типорозміру, комплектації та інших характеристик, можна уточнити у менеджерів через розділ – КОНТАКТИ
- Під замовлення
- Тільки оптом

Ущільнення шевронне 50х65
135 ₴
Мінімальне замовлення — 10 шт.
Показати всі оптові ціниМінімальна сума замовлення на сайті — 1500 грн
