Шевронні манжети великих розмірів від Ø 690 мм до 2000 мм

- перелік стандартних шевронних ущільнень (М+КО+КН) -ТУТ

- манжети шевронні поліуретанові - ТУТ

- манжети шевронні фторкаучукові (FKM) -ТУТ

- виготовлення шевронних манжет - ТУТ

Шевронні манжети з поліуретану застосовуються як ущільнювальний елемент між поршнем і циліндром у гідравлічних пристроях, де до ущільнення висуваються підвищені вимоги щодо хімічної стійкості та здатності витримувати різкі перепади тиску. Поліуретанові манжети для гідроциліндрів використовуються в системах, де через умови експлуатації особливо важлива стійкість до кислот, води, олив, розчинників та інших робочих середовищ, у яких не можуть функціонувати гумовотканинні аналоги.

Переваги поліуретанових шевронних манжет:

• Міцність і довговічність: Виготовлення з поліуретану підвищує міцності характеристики ущільнювача, дозволяючи витримувати тиск до 63 МПа.
• Температурний діапазон: Робочий температурний інтервал становить від -50 до +100 °С, з можливістю короткочасного підвищення до 120 °С.
• Зносостійкість: Термін служби поліуретанових манжет у три рази вищий, ніж у гумових аналогів.
• Висока міцність на розтяг: У 2,5 рази перевищує показники гумових ущільнювачів.
• Низький коефіцієнт тертя та відмінна механічна пам'ять (мінімальна залишкова деформація).
• Комфортна робота при швидкості руху ущільнюваних поверхонь до 3 м/с.

Виготовляємо шевронні манжети великого діаметра, зокрема стандартні розміри від Ø 690 мм до Ø 2000 мм.

Також можливе виготовлення виробів за індивідуальними розмірами.

Виробляємо манжети, починаючи з одного шевронного пакета, що дозволяє задовольнити будь-які вимоги замовника.

Порівняльна таблиця характеристик манжет з поліуретану та гумовотканинних:

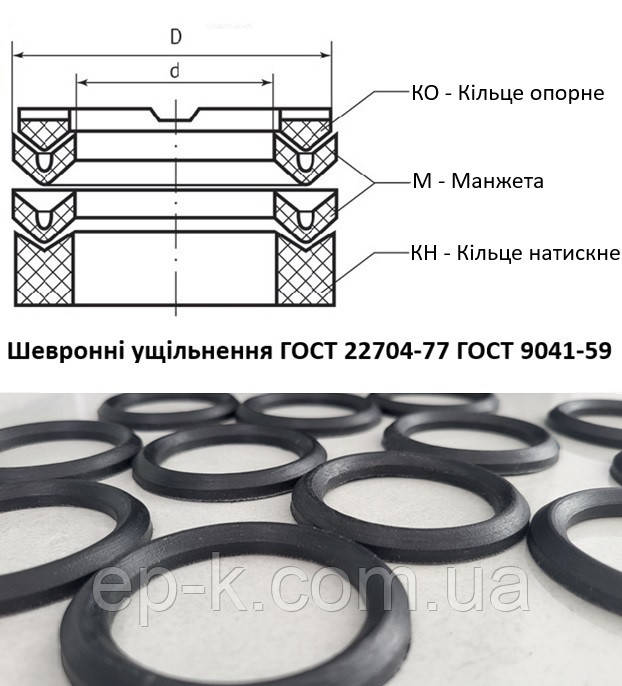

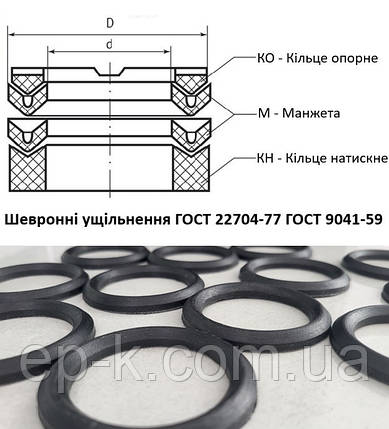

Комплектація шевронних манжет для гідравліки:

• Основне ущільнення: Поліуретанові шевронні манжети, кількість яких визначає висоту ущільнення для конкретного застосування.
• Опорне кільце: Встановлюється в нижній частині шевронного пакета для підтримки.
• Натискне кільце: Запобігає вдавлюванню манжети під високим тиском та зберігає форму пакета.

Умовне позначення:

За потреби шевронні манжети можна розрізати під кутом, що дійсно може полегшити їх встановлення, особливо в тих випадках, коли доступ до монтажної зони обмежений або потрібне мінімальне зусилля для встановлення. Однак при цьому потрібно враховувати кілька важливих моментів:

1.    Кут розрізу: Вибір кута розрізу має бути таким, щоб не порушити герметичність і цілісність манжети. Оптимальний кут розрізу слід підбирати з урахуванням конструкції обладнання та характеру ущільнення.

2.    Якість стикування: Розрізана манжета повинна забезпечувати щільне прилягання до валу або поверхні циліндра, щоб уникнути витікань. Якщо розріз виконано неправильно, це може вплинути на герметичність системи.

3.    Спосіб з'єднання місця розрізу: Щоб зберегти функціональність, може знадобитися використання клею або іншого методу фіксації місця розрізу, щоб запобігти розривам і забезпечити правильну роботу ущільнення.

4.    Матеріал манжети: Деякі матеріали краще підходять для розрізання та подальшого використання, тоді як інші можуть втратити свої властивості або деформуватися. Наприклад, поліуретан і фторкаучук можуть потребувати особливої обережності під час обробки.

Отже, розрізання шевронної манжети під кутом може бути корисним для встановлення, але важливо враховувати вплив цього процесу на експлуатаційні характеристики манжети.

Застосування поліуретанових шевронних манжет:

Висока стійкість до мінеральних олив, жирів та аліфатичних вуглеводнів робить поліуретанові манжети затребуваними в галузях важкої промисловості. Вони використовуються для ущільнення штоків і циліндрів гідравлічних механізмів та обладнання.

Наша компанія пропонує стандартні поліуретанові шевронні манжети для вітчизняного та імпортного обладнання, а також виготовлення манжет за індивідуальними параметрами.

Ціна шевронних ущільнень залежить від типорозміру, комплектації та інших характеристик, можна уточнити у менеджерів через розділ – КОНТАКТИ
