Ущільнення шевронні гумовотканинні для гідравлічних пристроїв ГОСТ 22704-77 ГОСТ 9041-59

- перелік стандартних шевронних ущільнень (М+КО+КН) нижче в таблиці

- шевронні манжети великих розмірів від Ø 690 мм до 2000 мм -ТУТ

- манжети шевронні поліуретанові -ТУТ

- манжети шевронні фторкаучукові (FKM) -ТУТ

- виготовлення шевронних манжет -ТУТ

Для ущільнення та армування циліндрів і штоків гідравлічних агрегатів, землерийного обладнання, плунжерних насосів та інших пристроїв, що працюють у важкій промисловості, застосовують особливо стійкі та надійні ущільнювальні пристрої – манжети шевронні гумовотканинні, які здатні тимчасово продовжувати безперервний робочий процес навіть вийшли з ладу.

 Відповідно до ГОСТ 22704-77, ГОСТ 9041-59 працездатність манжет шевронних гумовотканинних розрахована на тиск до 63 МПА та температуру робочого середовища від -50 до +100°С. Ущільнення не втрачають свого функціоналу за короткочасного підвищення температури до +120°С.

Встановлення обладнання гумовотканинних шевронних манжет здійснюється в комплекті з натискним та опорним кільцями.

Умовне позначення:

Працездатність гумовотканинних шевронних манжет та кількості манжет у пакеті залежать від тиску робочого середовища. Вибір кількості манжет залежить і від величини діаметра, що ущільняється.

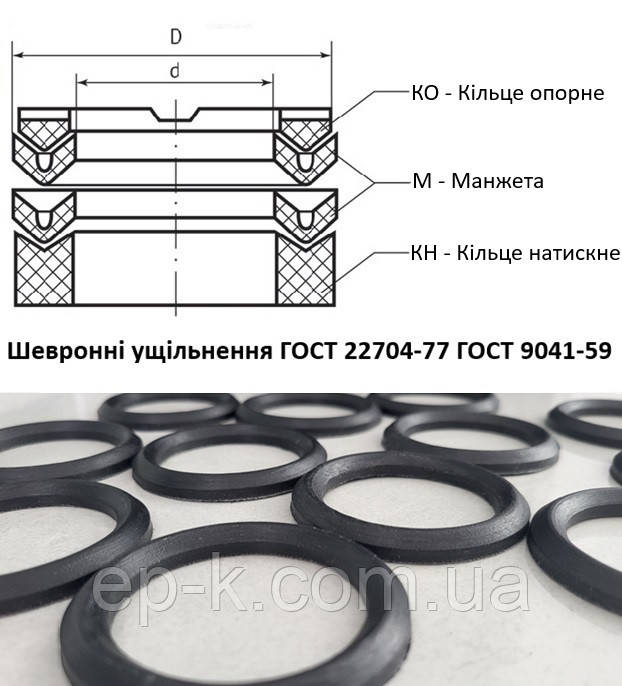

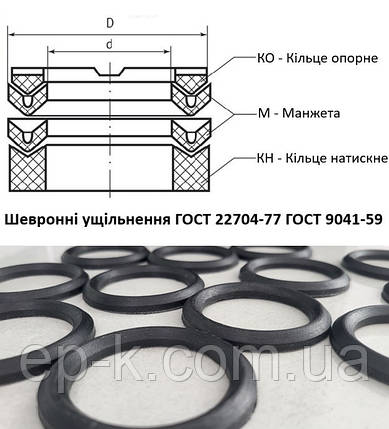

Конструкція пакетного ущільнення

Виготовляємо манжети шевронні гумовотканинні наступних розмірів:

Ø 8 мм – 18 мм – мінімальна партія кожного типу манжет від 30 шт,

Ø 20 мм – 240 мм - мінімальна партія кожного типу манжет  від 10 шт

Ø 250 мм - мінімальна партія кожного типу манжет  від 5 шт

Технічні характеристики манжет шевронних гумовотканинних

 При виробництві гумовотканинних шевронних манжет використовується спеціальна тканина доместик. Щоб посилити властивості міцності тканини в процесі виготовлення вона просочується розплавленою гумовою сумішшю наїріт.

 Особливості експлуатації манжет шевронних гумовотканинних

Пакет шевронних гумовотканинних манжет комплектується безпосередньо однією або більше манжетою (за рахунок кількості регулюється висота ущільнення) та двох кілець – опорного та натискного, які можуть бути як гумовотканинними, так і виконані з поліаміду або іншого матеріалу, що підходить за характеристиками.

У комплекті опорне кільце служить основою для укладання шевронних манжет, а натискне використовується як захист ущільнень від вдавлювання при впливі високого тиску на ущільнення, рівномірно розподіляючи його по всьому профілю манжети.

Сама шевронна манжета в пакеті ущільнення виконує шарнірне з'єднання, що дозволяє всьому ущільненню миттєво реагувати на будь-яку зміну тиску автоматично ущільнюючи всю систему в цілому. Для систем з високими показниками тиску в штабель шевронного ущільнення встановлюється більша кількість шевронних гумовотканинних манжет.

Де застосовуються шевроні гумовотканинні манжети

Шевронні пакети, у яких багатокомпонентна однорідна поєднується з клиноподібними ущільненнями, ідеально підходять для систем із нестабільним тиском (наприклад, частими перепадами). Вони створюють надійне та ефективне ущільнення та актуальні для встановлення у вузлах та механізмах з ударними навантаженнями, коливальними рухами та іншими несприятливими умовами.

Пропонуємо виготовити як окремі елементи манжет шевронних гумовотканинних, так і вибрати в шевронний комплект, що максимально підходить під задані умови експлуатації. Ціна шевронних ущільнень залежить від типорозміру, комплектації та інших характеристик, можна уточнити у менеджерів через розділ - КОНТАКТИ
