МУВП призначена для з'єднання валів, передачі обертального руху між ними або між валом і з'єднаної з ним деталлю, зменшення динамічних навантажень, компенсації несумісності валів, компенсації коливань навантаження.

· Величина переданого крутного моменту: від 31,5 Нм до 16000 Нм.

МУВП складається з двох напівмуфт, з'єднаних металевими "пальцями", на яких закріплені пружні гумові втулки. Канавки на гумових втулках підвищують пружність елемента. За рахунок їх деформування відбувається взаємне зміщення полумуфт, що забезпечує компенсацію взаємних зсувів з'єднуються валів і крутильне податливість при навантаженнях муфти обертає.

Компенсирующая здатність полумуфт - це здатність з'єднувати Неспіввісність вали.

Числові значення зсувів валів обмежені довговічністю пружних елементів МУВП, а також додатковим тиском на вали з боку муфти.

З ростом зсувів валів збільшуються деформації пружних елементів МУВП, в них зростає напруга і знижується довговічність.

Муфти МУВП отримали широке поширення завдяки відносній простоті конструкції і зручності заміни пружних елементів.

Втулки і кільця МУВП застосовуються безпосередньо як збірний елемент безпосередньо муфт.

Втулки МУВП представляють собою готові до застосування гумові вироби, отримані шляхом вулканізації сирої гумової суміші в прес-формах.

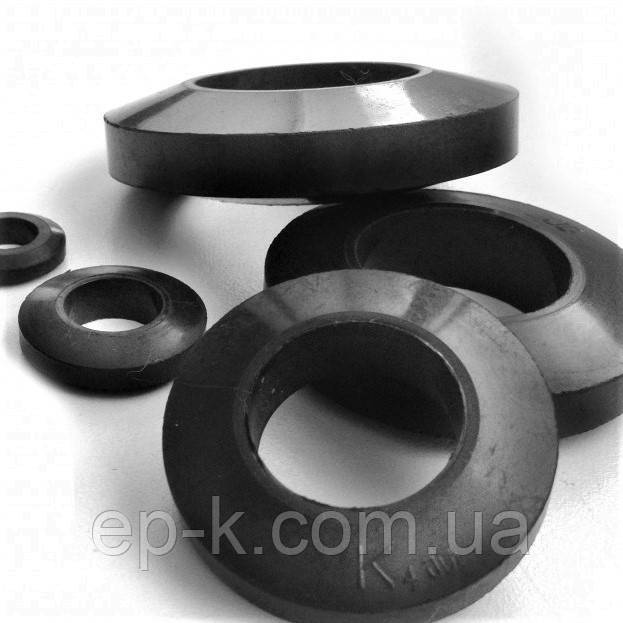

Замість втулок МУВП застосовують набір з декількох кілець МУВП відповідного розміру К1, К2, К3, К4, К5, К6, К7.

Втулки МУВП і кільця МУВП є абсолютно взаємозамінними елементами.

Їх зовнішні і внутрішні розміри однакові. На один палець можна одягнути або одну втулку МУВП, або кілька кілець МУВП (зазвичай 4 шт.). Після посадки на палець, кільця МУВП утворюють монолітну конструкцію, за властивостями не поступається цільної втулки МУВП

Муфти та кільця МУВП мають чіткі геометричні розміри.

· Робоче середовище: повітря

Для інших умов роботи (наприклад повітря з попаданням масла, масло-вода) необхідний підбір гумової суміші.

· Температурний інтервал працездатності: від -45 ° С до + 70 ° С

Приклад умовного позначення: D х d х h х b, де:

D - зовнішній діаметр (мм);

d - внутрішній діаметр (мм);

h - висота біля основи (мм);

b - висота по зовнішньому зрізу (мм.).

Позначення: Кільце МУВП К-1

У порівнянні з втулкою МУВП кільця МУВП мають ряд переваг:

- кільця набагато легше одягаються на пальці, тому що посадка на пальці здійснюється «з натягом», для чого прикладається зусилля прямо пропорційне площі поверхні тертя між гумою і металом.

- оскільки товщина кільця МУВП значно менше товщини втулки МУВП, відповідно зусилля, що прикладається при монтажі кільця МУВП в чотири рази менше.

- значно знижується ризик пошкодити гуму при монтажі.

- у випадках, якщо довжина пальців відрізняється від стандартних, на палець може одягатися від трьох до шести кілець МУВП. В цьому випадку втулки МУВП доводиться різати, а кільця МУВП просто набираються в потрібній кількості.

- кільця МУВП дешевше.

Приклад умовного позначення втулки пружною МУВП 1-25 / 5, де:

1 - виконання муфти (передбачається 4 виконання муфт);

25 - діаметр з'єднується вала (мм) - не діаметр гумової втулки !!;

5 - номер позиції гумової втулки в складальної одиниці муфти.

Приклад умовного позначення: МУВП 1-25 / 5 (4 секції) 14х27х28.

Втулки повинні бути 4-х секційними (крім МУВП 1-16 / 5 - 3-х секційна). Допускається заміна 4-х секційних втулок набором односекційних втулок.

Примітка: В даний час замість нормалі МН 2096-64 діє ГОСТ 21424-93 "Муфти пружні втулочно-пальцеві. Параметри і розміри ". На геометричні розміри втулки по нормалі і по ГОСТу однакові, проте, приклад умовного позначення гумових втулок пружних в ГОСТ 21424-93 відсутня.

У ГОСТ 21424-93 є тільки приклад позначення муфти в цілому.

Приклад умовного позначення пружною втулочно-палацовий муфти з номінальним крутним моментом 250 Н • м, діаметром посадкового отвори 40 мм, виконання 1, кліматичного виконання У і категорії 3: Муфта пружна втулочно-пальцева 250-40-1 У3 ГОСТ 21424-93

При підборі гумових втулок до муфтам в залежності від діаметра з'єднується вала необхідно керуватися наступним:

Для муфт з діаметрами валів 16, 18, 20, 22 мм підходить МУВП 1-16 / 5;

Для муфт з діаметрами валів 25, 28, 30, 32, 35, 36, 38 мм підходить МУВП 1-25 / 5;

Для муфт з діаметрами валів 40, 42, 45, 48, 50, 55, 60, 65 мм підходить МУВП 1-40 / 5;

Для муфт з діаметрами валів 70, 75 мм підходить МУВП 1-70 / 5;

Для муфт з діаметрами валів 80, 85, 90, 95 мм підходить МУВП 1-80 / 5;

Для муфт з діаметрами валів 100, 110, 120 мм підходить МУВП 1-100 / 5;

Для муфт з діаметрами валів 125, 130, 140, 150 мм підходить МУВП 1-125 / 5.

Приклад умовного позначення, кільце МУВП К3 (35х18х9х4.5), де:

МУВП - муфта пружна втулочно-пальцева

КЗ - тип

35х18х9х4.5 - розмір муфти (мм)

ТОВ ВКП «ЄВРОПРОМКОМПЛЕКТ» пропонує виготовити кільця МУВП згідно вимог замовника.
