Кільця гумові ущільнювальні круглого перерізу ГОСТ 9833-73
Застосовуються для ущільнення гідравлічних і пневматичних пристроїв. Кільця працездатні за температури від -60 °C (залежить від марки гуми), тиску до 50 МПа в нерухомих з'єднаннях і до 32 МПа в рухомих з'єднаннях у мінеральних оливах, емульсіях, мастилах, прісній і морській воді, рідких палива; тиску до 40 МПа в нерухомих з'єднаннях і до 10 МПа в рухомих з'єднаннях у стиснутому повітрі.

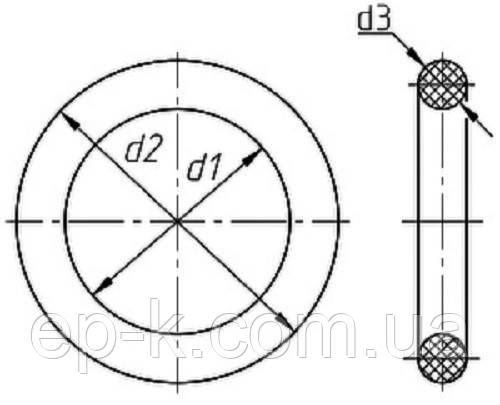

Чертеж 1
1. Справжній стандарт встановлює конструкцію та розміри гумових ущільнювальних кілець круглого перерізу для гідравлічних, паливних, мастильних і пневматичних пристроїв.
Рекомендації щодо застосування та монтажу кілець дані в застосунку до справжнього стандарту.
2. Кільця мають виготовлятися таких груп точності:
1 - для рухомих з'єднань;
2 — для рухомих і нерухомих з'єднань.
3. Діаметри перерізів кілець мають відповідати зазначеному на чорт.2 і в табл.1.
Чертеж 2
Таблиця 1
|
Номінальний діаметр перерізу |
Граничні відхилення для груп точності |
|
|
d3 |
1 |
2 |
|
1,4 |
±0,07 |
±0,10 |
|
1,9 |
±0,08 |
±0,10 |
|
2,5 |
±0,09 |
±0,10 |
|
3,0 |
±0,10 |
+0,20 |
|
3,6 |
±0,10 |
+0,20 |
|
4,6 |
±0,10 |
+0,20 |
|
5,8 |
±0,14 |
+0,30 |
|
7,5 |
±0,15 |
+0,30 |
|
8,5 |
±0,20 |
+0,30 |
Внутрішні діаметри кілець
4. Внутрішні діаметри кілець мають відповідати зазначеному на кресленнях і в таблицях.
Позначення типорозміру кільця будують за такою структурою:
Чертеж 3
Приклад позначення:
Кільце 020 - 027 - 46 - 2 - 2 ГОСТ 9833-73
d1 - 020 — внутрішній діаметр, мм
d2 - 027 - зовнішній діаметр, мм
d3 - 46 - діаметр перерізу, 4,6 мм
2 — клас точності
2 — група гуми
Кільця ущільнювальні перерізом 4,6 мм
Таблиця 2
|
Позначення типорозміру кільця |
d1, мм |
Маса 1000 шт., кг |
|
|
Номін. |
Пред. откл. |
||
|
028-036-46 |
27,5 |
-0,5 |
1,68 |
|
030-038-46 |
29,5 |
-0,5 |
1,78 |
|
032-040-46 |
31,0 |
-0,6 |
1,86 |
|
034-042-46 |
33,0 |
-0,6 |
1,96 |
|
035-043-46 |
34,0 |
-0,6 |
2,02 |
|
036-044-46 |
35,0 |
-0,6 |
2,07 |
|
037-045-46 |
36,0 |
-0,6 |
2,12 |
|
038-046-46 |
37,0 |
-0,6 |
2,17 |
|
040-048-46 |
39,0 |
-0,7 |
2,28 |
|
042-050-46 |
41,0 |
-0,7 |
2,38 |
|
044-052-46 |
43,0 |
-0,7 |
2,48 |
|
045-053-46 |
44,0 |
-0,7 |
2,54 |
|
047-055-46 |
46,0 |
-0,8 |
2,64 |
|
048-056-46 |
47,0 |
-0,8 |
2,69 |
|
050-058-46 |
49,0 |
-0,8 |
2,80 |
|
052-060-46 |
51,0 |
-0,9 |
2,90 |
|
054-062-46 |
53,0 |
-0,9 |
3,01 |
|
055-063-46 |
54,0 |
-0,9 |
3,06 |
|
057-065-46 |
56,0 |
-0,9 |
3,16 |
|
058-066-46 |
57,0 |
-1,0 |
3,22 |
|
060-068-46 |
59,0 |
-1,0 |
3,32 |
|
062-070-46 |
61,0 |
-1,0 |
3,42 |
|
063-071-46 |
62,0 |
-1,0 |
3,46 |
|
064-072-46 |
62,5 |
-1,0 |
3,50 |
|
065-073-46 |
63,5 |
-1,1 |
3,56 |
|
067-075-46 |
65,5 |
-1,1 |
3,66 |
|
068-076-46 |
66,5 |
-1,1 |
3,71 |
|
070-078-46 |
68,5 |
-1,1 |
3,82 |
|
072-080-46 |
70,5 |
-1,2 |
3,92 |
|
074-082-46 |
72,5 |
-1,2 |
4,02 |
|
075-083-46 |
73,5 |
-1,2 |
4,08 |
|
077-085-46 |
75,5 |
-1,2 |
4,18 |
|
078-086-46 |
76,5 |
-1,2 |
4,23 |
|
080-088-46 |
78,5 |
-1,3 |
4,33 |
|
082-090-46 |
80,5 |
-1,3 |
4,44 |
|
085-092-46 |
82,5 |
-1,4 |
4,55 |
|
088-095-46 |
85,5 |
-1,4 |
4,70 |
|
090-098-46 |
88,5 |
-1,4 |
4,86 |
|
092-100-46 |
90,5 |
-1,5 |
4,96 |
|
095-102-46 |
92,0 |
-1,5 |
5,04 |
|
098-105-46 |
95,0 |
-1,5 |
5,20 |
|
100-108-46 |
98,0 |
-1,6 |
5,36 |
|
102-110-46 |
100,0 |
-1,6 |
5,46 |
|
105-112-46 |
102,0 |
-1,6 |
5,56 |
|
108-115-46 |
105,0 |
-1,7 |
5,72 |
|
110-118-46 |
108,0 |
-1,7 |
5,88 |
|
112-120-46 |
110,0 |
-1,8 |
5,98 |
|
115-122-46 |
112,0 |
-1,8 |
6,09 |
|
118-125-46 |
115,0 |
-1,8 |
6,24 |
|
120-128-46 |
118,0 |
-1,9 |
6,40 |
|
122-130-46 |
120,0 |
-1,9 |
6,50 |
|
125-135-46 |
122,5 |
-2,0 |
6,64 |
|
130-140-46 |
127,5 |
-2,0 |
6,90 |
|
135-145-46 |
132,5 |
-2,2 |
7,16 |
|
140-150-46 |
137,5 |
-2,2 |
7,42 |
|
145-155-46 |
142,5 |
-2,2 |
7,68 |
|
150-160-46 |
147,5 |
-2,4 |
7,94 |
|
155-165-46 |
152,0 |
-2,4 |
8,18 |
|
160-170-46 |
157,0 |
-2,6 |
8,48 |
|
165-175-46 |
162,0 |
-2,6 |
8,70 |
|
170-180-46 |
167,0 |
-2,6 |
8,96 |
|
175-185-46 |
172,0 |
-2,8 |
9,22 |
|
180-190-46 |
177,0 |
-2,8 |
9,48 |
|
185-195-46 |
182,0 |
-2,8 |
9,74 |
|
190-200-46 |
187,0 |
-3,0 |
10,00 |
|
195-205-46 |
191,5 |
-3,0 |
10,24 |
|
200-210-46 |
196,5 |
-3,0 |
10,50 |
|
205-215-46 |
201,5 |
-3,2 |
10,76 |
|
210-220-46 |
206,5 |
-3,2 |
11,02 |
|
215-225-46 |
211,5 |
-3,4 |
11,28 |
|
220-230-46 |
216,0 |
-3,4 |
11,52 |
|
225-235-46 |
221,0 |
-3,4 |
11,78 |
|
230-240-46 |
226,0 |
-3,6 |
12,04 |
|
235-245-46 |
231,0 |
-3,6 |
12,30 |
|
240-250-46 |
236,0 |
-3,6 |
12,56 |
|
245-255-46 |
241,0 |
-3,8 |
12,82 |
|
250-260-46 |
245,0 |
-3,8 |
13,06 |
| Основні атрибути | |
|---|---|
| Упаковка | Пачка |
| Користувальницькі характеристики | |
| Матеріал кільця | Гума маслобензостійка |
| Робоче середовище | Рідка середовище Неагресивна середовище Газоподібне середовище Масло Агресивне середовище Вода Повітря Нафтопродукти |
- Ціна: Ціну уточнюйте
- Спосіб упаковки: Кільця упаковані по 1, 10, 25, 50 і 100 штук залежно від розміру. Наявність на складі, кількість у пакованні та ціну можна уточнити в менеджерів телефонами або відправити заявку на ел. пошту 7563670@gmail.com
- В наявності
- Тільки оптом
