Кільця гумові ущільнювальні круглого перерізу ГОСТ 9833-73
Застосовуються для ущільнення гідравлічних і пневматичних пристроїв. Кільця працездатні за температури від -60 °C (залежить від марки гуми), тиску до 50 МПа в нерухомих з'єднаннях і до 32 МПа в рухомих з'єднаннях у мінеральних оливах, емульсіях, мастилах, прісній і морській воді, рідких палива; тиску до 40 МПа в нерухомих з'єднаннях і до 10 МПа в рухомих з'єднаннях у стиснутому повітрі.

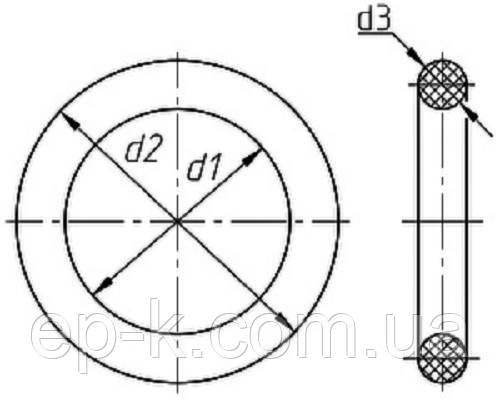

Чертеж 1
1. Справжній стандарт встановлює конструкцію та розміри гумових ущільнювальних кілець круглого перерізу для гідравлічних, паливних, мастильних і пневматичних пристроїв.
Рекомендації щодо застосування та монтажу кілець дані в застосунку до справжнього стандарту.
2. Кільця мають виготовлятися таких груп точності:
1 - для рухомих з'єднань;
2 — для рухомих і нерухомих з'єднань.
3. Діаметри перерізів кілець мають відповідати зазначеному на чорт.2 і в табл.1.
Чертеж 2
Таблиця 1
|
Номінальний діаметр перерізу |
Граничні відхилення для груп точності |
|
|
d3 |
1 |
2 |
|
1,4 |
±0,07 |
±0,10 |
|
1,9 |
±0,08 |
±0,10 |
|
2,5 |
±0,09 |
±0,10 |
|
3,0 |
±0,10 |
+0,20 |
|
3,6 |
±0,10 |
+0,20 |
|
4,6 |
±0,10 |
+0,20 |
|
5,8 |
±0,14 |
+0,30 |
|
7,5 |
±0,15 |
+0,30 |
|
8,5 |
±0,20 |
+0,30 |
Внутрішні діаметри кілець
4. Внутрішні діаметри кілець мають відповідати зазначеному на кресленнях і в таблицях.
Позначення типорозміру кільця будують за такою структурою:
Чертеж 3
Приклад позначення:
Кільця 010 - 013 - 19 - 2 - 2 ГОСТ 9833-73
d1 - 010 — внутрішній діаметр, мм
d2 - 014 — зовнішній діаметр, мм
d3 - 19 - діаметр перерізу, 1,9 мм
2 — клас точності
2 — група гуми
Кільця ущільнювальні перерізом 1,9 мм
Таблиця 2
|
Позначення типорозміру кільця |
d1, мм |
Маса 1000 шт., кг |
|
|
Номін. |
Пред. откл. |
||
|
003-006-19 |
2,8 |
-0,2 |
0,04 |
|
004-007-19 |
3,8 |
-0,2 |
0,05 |
|
005-008-19 |
4,7 |
-0,2 |
0,06 |
|
006-009-19 |
5,7 |
-0,2 |
0,07 |
|
007-010-19 |
6,7 |
-0,3 |
0,08 |
|
008-011-19 |
7,7 |
-0,3 |
0,09 |
|
009-012-19 |
8,7 |
-0,3 |
0,09 |
|
010-013-19 |
9,7 |
-0,3 |
0,10 |
|
011-014-19 |
10,6 |
-0,3 |
0,11 |
|
012-015-19 |
11,6 |
-0,3 |
0,12 |
|
013-016-19 |
12,6 |
-0,3 |
0,13 |
|
014-017-19 |
13,6 |
-0,3 |
0,14 |
|
015-018-19 |
14,6 |
-0,3 |
0,15 |
|
016-019-19 |
15,6 |
-0,3 |
0,16 |
|
017-020-19 |
16,6 |
-0,3 |
0,17 |
|
018-021-19 |
17,5 |
-0,4 |
0,17 |
|
019-022-19 |
18,5 |
-0,4 |
0,18 |
|
020-023-19 |
19,5 |
-0,4 |
0,19 |
|
021-024-19 |
20,5 |
-0,4 |
0,20 |
|
022-025-19 |
21,5 |
-0,4 |
0,21 |
|
023-026-19 |
22,5 |
-0,4 |
0,22 |
|
024-027-19 |
23,5 |
-0,4 |
0,23 |
|
025-028-19 |
24,5 |
-0,4 |
0,24 |
|
026-029-19 |
25,5 |
-0,5 |
0,24 |
|
027-030-19 |
26,5 |
-0,5 |
0,25 |
|
028-031-19 |
27,5 |
-0,5 |
0,26 |
|
029-032-19 |
28,5 |
-0,5 |
0,27 |
|
030-033-19 |
29,5 |
-0,5 |
0,28 |
|
032-035-19 |
31,0 |
-0,6 |
0,29 |
|
033-036-19 |
32,0 |
-0,6 |
0,30 |
|
034-037-19 |
33,0 |
-0,6 |
0,31 |
|
035-038-19 |
34,0 |
-0,6 |
0,32 |
|
036-039-19 |
35,0 |
-0,6 |
0,33 |
|
037-040-19 |
36,0 |
-0,6 |
0,34 |
|
038-041-19 |
37,0 |
-0,6 |
0,35 |
|
039-042-19 |
38,0 |
-0,7 |
0,36 |
|
040-043-19 |
39,0 |
-0,7 |
0,37 |
|
042-045-19 |
41,0 |
-0,7 |
0,38 |
|
045-048-19 |
44,0 |
-0,7 |
0,41 |
|
047-050-19 |
46,0 |
-0,8 |
0,43 |
|
048-052-19 |
47,0 |
-0,8 |
0,44 |
|
050-053-19 |
49,0 |
-0,8 |
0,45 |
|
003,5-006,5-19 |
3,2 |
-0,2 |
0,05 |
|
004,5-007,5-19 |
4,2 |
-0,2 |
0,05 |
|
005,5-008,5-19 |
5,2 |
-0,2 |
0,06 |
|
006,5-009,5-19 |
6,2 |
-0,3 |
0,07 |
|
007,5-010,5-19 |
7,2 |
-0,3 |
0,08 |
|
008,5-011,5-19 |
8,2 |
-0,3 |
0,09 |
|
009,5-012,5-19 |
9,2 |
-0,3 |
0,10 |
|
010,5-013,5-19 |
10,0 |
-0,3 |
0,11 |
|
011,5-014,5-19 |
11,0 |
-0,3 |
0,12 |
|
012,5-015,5-19 |
12,0 |
-0,3 |
0,12 |
|
013,5-016,5-19 |
13,0 |
-0,3 |
0,13 |
|
014,5-017,5-19 |
14,0 |
-0,3 |
0,14 |
|
015,5-018,5-19 |
15,0 |
-0,3 |
0,15 |
|
016,5-019,5-19 |
16,0 |
-0,3 |
0,16 |
| Основні атрибути | |
|---|---|
| Упаковка | Пачка |
| Користувацькі характеристики | |
| Матеріал кільця | Гума маслобензостійка |
| Робоче середовище | Рідка середовище Неагресивна середовище Газоподібне середовище Масло Агресивне середовище Вода Повітря Нафтопродукти |
- Ціна: Ціну уточнюйте
- Спосіб упаковки: Кільця упаковані по 1, 10, 25, 50 і 100 штук залежно від розміру. Наявність на складі, кількість у пакованні та ціну можна уточнити в менеджерів телефонами або відправити заявку на ел. пошту 7563670@gmail.com
- В наявності
- Тільки оптом
