Кільця гумові ущільнювальні круглого перерізу ГОСТ 9833-73
Застосовуються для ущільнення гідравлічних і пневматичних пристроїв. Кільця працездатні за температури від -60 °C (залежить від марки гуми), тиску до 50 МПа в нерухомих з'єднаннях і до 32 МПа в рухомих з'єднаннях у мінеральних оливах, емульсіях, мастилах, прісній і морській воді, рідких палива; тиску до 40 МПа в нерухомих з'єднаннях і до 10 МПа в рухомих з'єднаннях у стиснутому повітрі.
Чертеж 1
1. Справжній стандарт встановлює конструкцію та розміри гумових ущільнювальних кілець круглого перерізу для гідравлічних, паливних, мастильних і пневматичних пристроїв.
Рекомендації щодо застосування та монтажу кілець дані в застосунку до справжнього стандарту.
2. Кільця мають виготовлятися таких груп точності:
1 - для рухомих з'єднань;
2 — для рухомих і нерухомих з'єднань.
3. Діаметри перерізів кілець мають відповідати зазначеному на чорт.2 і в табл.1.
Чертеж 2
Таблиця 1
|
Номінальний діаметр перерізу |
Граничні відхилення для груп точності |
|
|
d3 |
1 |
2 |
|
1,4 |
±0,07 |
±0,10 |
|
1,9 |
±0,08 |
±0,10 |
|
2,5 |
±0,09 |
±0,10 |
|
3,0 |
±0,10 |
+0,20 |
|
3,6 |
±0,10 |
+0,20 |
|
4,6 |
±0,10 |
+0,20 |
|
5,8 |
±0,14 |
+0,30 |
|
7,5 |
±0,15 |
+0,30 |
|
8,5 |
±0,20 |
+0,30 |
Внутрішні діаметри кілець
4. Внутрішні діаметри кілець мають відповідати зазначеному на кресленнях і в таблицях.
Позначення типорозміру кільця будують за такою структурою:

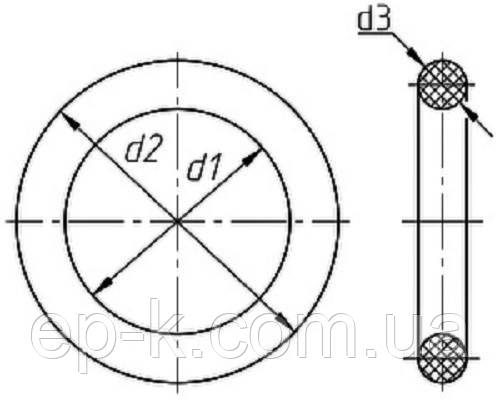

Чертеж 3
Приклад позначення:
кільце 035 - 045 - 58 - 2 - 2 ГОСТ 9833-73
d1 - 035 — внутрішній діаметр, мм
d2 - 045 — зовнішній діаметр, мм
d3 - 58 — діаметр перерізу, 5,8 мм
2 — клас точності
2 — група гуми
Кільця ущільнювальні перерізом 5,8 мм
Таблиця 2
|
Позначення типорозміру кільця |
d1, мм |
Маса 1000 шт., кг |
|
|
Номін. |
Пред. откл. |
||
|
050-060-58 |
49,0 |
-0,8 |
4,55 |
|
053-063-58 |
52,0 |
-0,9 |
4,80 |
|
055-065-58 |
54,0 |
-0,9 |
4,96 |
|
056-066-58 |
55,0 |
-0,9 |
5,05 |
|
060-070-58 |
59,0 |
-1,0 |
5,38 |
|
061-071-58 |
60,0 |
-1,0 |
5,46 |
|
063-073-58 |
61,0 |
-1,0 |
5,54 |
|
065-075-58 |
63,5 |
-1,1 |
5,75 |
|
070-080-58 |
68,5 |
-1,1 |
6,17 |
|
071-081-58 |
70,0 |
-1,1 |
6,29 |
|
075-085-58 |
73,5 |
-1,2 |
6,58 |
|
078-088-58 |
76,5 |
-1,2 |
6,83 |
|
080-090-58 |
78,5 |
-1,3 |
7,00 |
|
085-095-58 |
83,5 |
-1,4 |
7,41 |
|
090-100-58 |
88,5 |
-1,4 |
7,83 |
|
095-105-58 |
93,0 |
-1,5 |
8,20 |
|
100-110-58 |
98,0 |
-1,6 |
8,62 |
|
105-115-58 |
103,0 |
-1,6 |
9,03 |
|
110-120-58 |
108,0 |
-1,7 |
9,45 |
|
115-125-58 |
113,0 |
-1,8 |
9,86 |
|
120-130-58 |
118,0 |
-1,9 |
10,28 |
|
125-135-58 |
122,5 |
-2,0 |
10,65 |
|
130-140-58 |
127,5 |
-2,0 |
11,06 |
|
135-145-58 |
132,5 |
-2,2 |
11,48 |
|
140-150-58 |
137,5 |
-2,2 |
11,89 |
|
145-155-58 |
142,5 |
-2,2 |
12,31 |
|
150-160-58 |
147,5 |
-2,4 |
12,72 |
|
155-165-58 |
152,0 |
-2,4 |
13,10 |
|
160-170-58 |
157,0 |
-2,6 |
13,51 |
|
165-175-58 |
162,0 |
-2,6 |
13,93 |
|
170-180-58 |
167,0 |
-2,6 |
14,34 |
|
175-185-58 |
172,0 |
-2,8 |
14,76 |
|
180-190-58 |
177,0 |
-2,8 |
15,17 |
|
185-195-58 |
182,0 |
-2,8 |
15,59 |
|
190-200-58 |
187,0 |
-3,0 |
16,00 |
|
195-205-58 |
191,5 |
-3,0 |
16,38 |
|
200-210-58 |
196,5 |
-3,0 |
16,79 |
|
205-215-58 |
201,5 |
-3,2 |
17,21 |
|
210-220-58 |
206,5 |
-3,2 |
17,62 |
|
215-225-58 |
211,5 |
-3,4 |
18,04 |
|
220-230-58 |
216,0 |
-3,4 |
18,41 |
|
225-235-58 |
221,0 |
-3,4 |
18,82 |
|
230-240-58 |
226,0 |
-3,6 |
19,24 |
|
235-245-58 |
231,0 |
-3,6 |
19,65 |
|
240-250-58 |
236,0 |
-3,6 |
20,07 |
|
245-255-58 |
241,0 |
-3,8 |
20,48 |
|
250-260-58 |
245,5 |
-3,8 |
20,86 |
|
255-265-58 |
250,5 |
-4,0 |
21,27 |
|
260-270-58 |
255,5 |
-4,0 |
21,69 |
|
265-275-58 |
260,5 |
-4,0 |
22,10 |
|
270-280-58 |
265,5 |
-4,3 |
22,52 |
|
275-285-58 |
270,5 |
-4,3 |
22,93 |
|
280-290-58 |
275,0 |
-4,3 |
23,31 |
|
285-295-58 |
280,0 |
-4,3 |
23,72 |
|
290-300-58 |
285,0 |
-4,5 |
24,14 |
|
295-305-58 |
290,0 |
-4,5 |
24,55 |
|
300-310-58 |
294,5 |
-4,5 |
24,92 |
|
305-315-58 |
299,5 |
-4,5 |
25,34 |
|
310-320-58 |
304,5 |
-5,0 |
25,75 |
|
315-325-58 |
309,5 |
-5,0 |
26,17 |
|
320-330-58 |
314,5 |
-5,0 |
26,58 |
|
325-335-58 |
319,5 |
-5,0 |
27,00 |
|
330-340-58 |
324,5 |
-5,0 |
27,41 |
|
335-345-58 |
329,5 |
-5,0 |
27,83 |
|
340-350-58 |
334,0 |
-5,0 |
28,20 |
|
345-355-58 |
339,0 |
-5,0 |
28,62 |
|
350-360-58 |
344,0 |
-5,5 |
29,03 |
|
355-365-58 |
349,0 |
-5,5 |
29,45 |
|
360-370-58 |
354,0 |
-5,5 |
29,86 |
|
365-375-58 |
359,0 |
-5,5 |
30,28 |
|
370-380-58 |
364,0 |
-6,0 |
30,69 |
|
375-385-58 |
369,0 |
-6,0 |
31,11 |
|
380-390-58 |
373,5 |
-6,0 |
31,48 |
|
390-400-58 |
383,5 |
-6,0 |
32,31 |
|
400-410-58 |
393,5 |
-6,0 |
33,14 |
|
420-430-58 |
413,5 |
-6,0 |
34,80 |
|
430-440-58 |
423,5 |
-6,0 |
35,63 |
|
440-450-58 |
433,5 |
-6,0 |
36,46 |
|
450-460-58 |
443,5 |
-6,0 |
37,29 |
|
460-470-58 |
453,5 |
-6,0 |
38,12 |
|
480-490-58 |
473,5 |
-6,0 |
39,78 |
|
500-510-58 |
493,5 |
-6,0 |
41,44 |
