Рукави гумові для газового зварювання та різання металів ГОСТ 9356-75
Справжній стандарт поширюється на гумові рукави з нитковим каркасом, що застосовуються для подавання під тиском ацетилену, міського газу, пропану, бутану, рідкого палива та кисню до приладів для газового зварювання та різання металів.
Рукави працездатні в районах із помірним і тропічним кліматом за температури навколишнього повітря від мінус 35 до плюс 70 °C і в районах із холодним кліматом за температури від мінус 55 до плюс 70 °C.
Приклад умовного позначення:
Рукав кисневий I — 9,0 – 0,63 ГОСТ 9356-75,
де:
I – клас;
9,0 — внутрішній діаметр (мм);
0,63 — робочий тиск (МПа).
КЛАСИ, ОСНОВНІ ПАРАМЕТРИ І РОЗМІРИ
Залежно від призначення гумові рукави для газового зварювання та різання металів поділяють на такі класи:
I — для подавання ацетилену, міського газу, пропану та бутану за тиском Р 6,3 кгс/см2 (0,63 МПа);
II — для подавання рідкого палива: бензину А-72 за ГОСТ 2084-77, уайт-спіриту за ГОСТ 3134-78; гасину або їх суміші під тиском Р 6,3 кгс/см2 (0,63 МПа);
III — для подавання кисню під тиском Р 20 кгс/см2 (2 МПа), 40 кгс/см2 (4 МПа).
1.2. Основні розміри та мінімальний радіус вигину рукавів мають відповідати зазначеному в табл. 1.
Таблица1. Розміри мм
Робочий тиск, МПа (кгс/см2) | Внутрішній діаметр | Зовнішній діаметр | Маса 1 м, г (правильна) | Мінімальний радіус вигину | ||
Номнн. | Пред. откл. | Номін. | Пред. откл. | |||
0,63 (6,3) 2,00 (20,0) |
6,38,0 9,0 10,0 12,0 12,5 16,0 |
+ 0,2 -0,8 ±0,5 ±0,5 ±0,5 ±1,0 ±1,0 ±1,0 |
13,016,0 18,0 19,0 22,5 23,0 26,0 |
±0,5±1,0 ±1,0 ±1,0 ±1,0 ±1,0 ±1,0 |
140190 240 260 360 370 430 |
6080 90 100 120 120 160 |
4,00 (40,0) | 6,38,0 | +0,2 -0,8 ±0,5 |
16,019,5 | ±1,0±1,0 | 260420 | 6080 |
Рукави мають бути завдовжки 10, 14 м або кратної довжини. Довжина рукавів для подавання кисню під тиском 4,0 МПа (40 кгс/см2) має бути не більш ніж 10 м.
Граничне відхилення за довжиною не має перевищувати ±1%. За узгодженням між виробником і споживачем допускається виготовляти рукави іншими довжинами.
Відхилення від некруглості рукавів не має бути граничніших відхилень зовнішніх діаметрів, зазначених у табл. 1.
Різнотовщина стінок рукавів не має бути більш ніж 0,5 мм.
ТЕХНІЧНІ ТРЕБУВАННЯ
Рукави для газового зварювання та різання металів мають виготовлятися відповідно до вимог справжнього стандарту за технологічним регламентом, затвердженим у встановленому порядку.

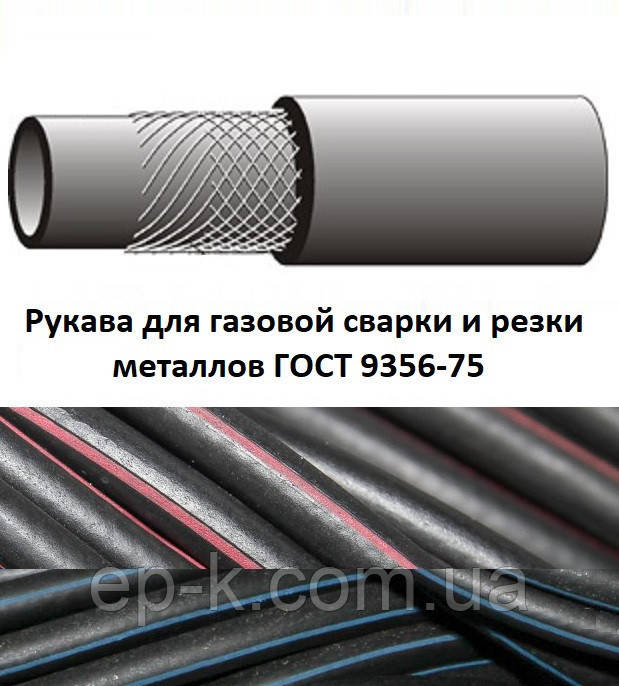

Рукави мають складатися з внутрішнього гумового шару, ниткового каркаса з бавовняного волокна або на основі непроживних і просочених хімічних волокон і зовнішнього гумового шару. Застосування бавовняного волокна допускається до 01.01.87.
Залежно від призначення зовнішній шар рукава має бути такого кольору:
червоний — рукави класу I для ацетилену, міського газу, пропану та бутану;
жовтий — рукави класу II для рідкого палива;
синій — рукави класу III для кисню.
Допускається зовнішній шар чорного кольору для рукавів усіх класів, працездатних у районах із тропічним і холодним кліматом, а також позначення класу рукава двома гумовими кольоровими смугами на зовнішньому шарі для всіх кліматичних районів або групами з двох примикальних один до одного рифів або рисунок (канавок).
Висота рифів або глибина рисок — від 0,2 до 0,3 мм, ширина рифів або рисунок — від 0,4 до 0,5 мм. Відстань між групами рифів або рисок — від 3 до 4 мм. Рукави класу I позначаються одиночною групою рифів або рисок, рукави класу II — двома групами рифів або рисунок, рукави класу III — трьома групами рифів або рисок.
На рукава класу III для подавання кисню під тиском 4 МПа (40 кга/см2) із зовнішнім шаром чорного кольору позначення класу рукавів у формі кольорових смуг або рифів і рисок не наноситься.
Рукави, працездатні в районах із тропічним кліматом, мають відповідати групі II класів А, Н або П за ГОСТ 15152-69.
Рукави, працездатні в районах із помірним і тропічним кліматом, мають бути морозостійкими за температури мінус 35 °C.
Рукави, працездатні в районах із холодним кліматом, мають бути морозостійкими за температури мінус 55 °C.
Рукави всіх класів мають бути герметичними під час гідравлічному тиску, рівно 2Р, де Р — значення робочого тиску в кгс/см2 (МПа)
Рукави мають мати не менш ніж триразовий запас міцності у разі розриву гідравлічним тиском.
Рукави II класу мають бути бензостійкими. Зміна маси гуми внутрішнього шару рукавів після впливу об'ємної суміші 70% ізооктану (ГОСТ 12433-83) і 30% толуолу (ГОСТ 5789-78, ГОСТ 14710-78) упродовж (24±1) год за температури (23±2 °C не мають бути більш ніж 40%.
Міцність зв'язку між елементами рукава має бути не менш ніж 2,0 кН/м (2,0 кгс/см). Допускається міцність зв'язку між елементами рукава1 з непроживних ниток на основі хімічних волокон не менш ніж 1,5 кН/м (1,5 кгс/см).
Рукави з непроживних ниток на основі хімічних волокон позначають буквою Н.
Кінці рукавів мають витримувати без розриву! розтягнення в радіальному напрямку під час надягання на відповідний ніпель за ГОСТ 1078-81. Кінці рукавів із внутрішнім діаметром 8 і 10 мм мають витримувати без розриву розтягнення до 30% від фактичного внутрішнього діаметра рукава.
Рукави мають бути гнучкими. Зміна зовнішнього діаметра рукава за мінімального радіуса вигину не має бути більш ніж 10% фактичного розміру зовнішнього діаметра рукава.
Нитки, що застосовуються для виготовлення рукавів, мають відповідати вимогам технічної документації, затвердженої у встановленому порядку.
Гуми, що застосовуються для виготовлення рукавів, за фізико-механічними показниками мають відповідати нормам, зазначеним у табл. 2.
Поверхня внутрішнього гумового шару має бути без складок, пористості, бульбашок і тріщин.
Таблиця 2.
Найменування показника | Норма для гум | Метод випробування | |||||
внутрішнього шару | зовнішнього шару | ||||||
Помірний клімат | Тропічний клімат | Холодний клімат | Помірний клімат | Тропічний клімат | Холодний клімат | ||
1. Посоловна міцність під час розтягування, МПа (кгс/см2), не менш ніж | 5 (50) | 9 (90) | 7 (70) | 5 (50) | 9 (90) | 9 (90) | За ГОСТ 270-75 на зразках типу I або II товщиною (2,0±0,2) мм |
2. Порівняно подовження у разі, розриву, %, не менш ніж | 200 | 200 | 200 | 300 | 250 | 250 | Те саме |
3. Зміна відносного подовження у разі розриву під час старіння в повітрі за 70 °C упродовж 72 год, не більш ніж | 40 | 30 | 30 | 40 | 30 | 30 | За ГОСТ 9.024-74 |
4. Твердість за Шором А | 55-85* | 55-75 | 55-75 | 45-75* | 55-75 | 55-70 | За ГОСТ 263-75 |
Поверхня зовнішнього гумового шару має бути гладкою або рифленою без бульбашок, відшарувань і обголеного зон обплетення. На рукавах із рифленою поверхнею не допускаються пролежні завглибшки вище від висоти рифлення, на рукавах із гладкою поверхнею — пролежні та ризики завглибшки або заввишки більш ніж 0,5 мм.
На зовнішній поверхні рукавів для кисню на робочий тиск 4 МПа (40 кгс/см2) допускаються відбитки складок і крайок бінтовкової тканини, ворс від бинта, відбитки малюнка ниток каркаса, сліди шва зовнішнього шару без відшарувань, вм'ятин,нерівності.
Термін експлуатації рукавів встановлюється один рік шість місяців.
Основні | |
---|---|
Тип | Гумові напірний |
Каркас | Нитяна оплетка |
ГОСТ | ГОСТ 9356-75 |
- Ціна: Ціну уточнюйте
- Спосіб упаковки: Довжина бухти від 50 до 100 метрів, залежно від діаметра рукава. Наявність на складі, довжина бухти та ціну можна уточнити в менеджерів телефонами або відправити заявку на ел. пошту 7563670@gmail.com
- В наявності
- Тільки оптом
Рукав II-12-0.63 ГОСТ 9356-75
