Опис

Характеристики

Інформація для замовлення

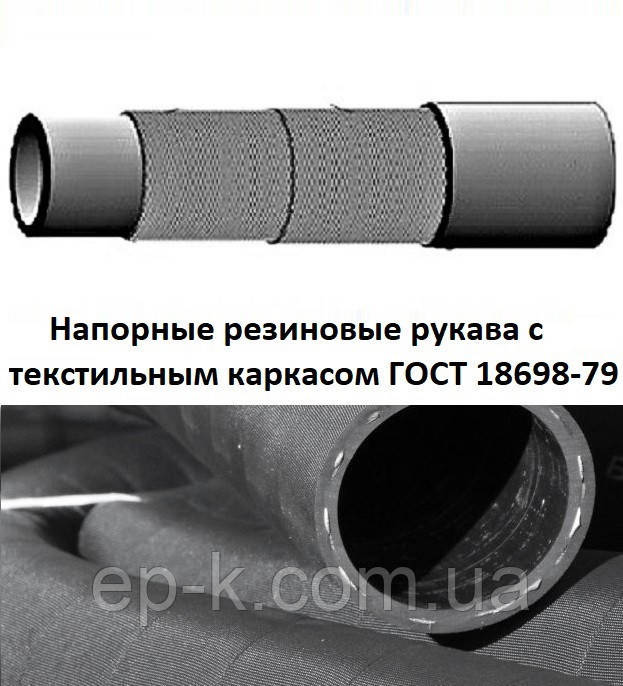

Напірні гумові рукави з текстильним каркасом ГОСТ 18698-79

Справжній стандарт поширюється на опорні гумові рукави з текстильним каркасом, що застосовуються як гнучкі трубопроводини для подавання під тиском рідин, насиченої пари, газів і сипких матеріалів у районах холодного, помірного та тропічного клімату.
Стандарт не поширюється на рукави для газового зварювання та різання металів, рукави для автомобілів, тракторів і сільськогосподарського машинобудування та на рукави спеціального призначення.

Приклад умовного позначення:
Рукав Б (I) – 10 – 50 – 64 ГОСТ 18398-79,
де:
Б(I) — клас (робоче середовище — бензини, гасини, мінеральні оливи на нафтовій основі);
10 — робочий тиск (кгс/см2);
50 – внутрішній діаметр (мм);
64 — зовнішній діаметр (мм);

Рукави В — для подавання води
Рукави ВГ — для подавання води гарячою
Рукави ПАР - для подавання пари
Рукави Б - для подавання бензину
Рукави Ш - для подавання абразивних матеріалів
Рукава П - для подавання харчових речовин
Рукави Г - для подавання водуха

ОСНОВНІ ПАРАМЕТРИ І РОЗМІРИ

Залежно від призначення напірні рукави поділяються на класи, зазначені в табл. 1.
Основні розміри рукавів залежно від робочого тиску для рукавів класів Б(I), В(II) і П(VII) мають відповідати зазначеному в табл. 2, для рукавів класів ВГ(III), Г(IV) — у табл. 3, для рукавів класу Ш (VIII) – у табл. 4, для рукавів класів Пар-I (X), Пара-2 (X) — у табл. 5.

Таблиця 1.

Клас	Робоче середовище	Працездатність рукавів за температури навколишнього повітря, °C, у районах
Клас	Робоче середовище	з помірним кліматом	з тропічним кліматом	з холодним кліматом
Б(I)	Бензини Керосини Мінеральні олії на нафтовій основі	От -35 до +70 От -35 до +70 От -35 до +100	От -20 до +70 От -20 до +70 От -20 до +100	От -50 до +70 От -50 до +70 От -50 до +100
В(II)	Вода технічна (без присадок), розчини неорганічних кислот і лугової концентрації до 20% (крім розчинів азотної кислоти)	До +50	До +55	До +50
ВГ(III)	Гаряча вода	До +100	До +100	До +100
Г(IV)	Повітря, вуглекислий газ, азот та інші інертні гази	От -35 до +50	От -20 до +55	От -50 до +50
П(VII)	Харчові речовини (спирт, вино, пиво, молоко, слабокислі розчини органічних та інших речовин, питна вода)	До +50	До +55	До +50
Ш(VIII)	Абразивні матеріали (пісок проти піскоструминних апаратів) Слабощільні та слабокислі розчини для штукатурних і малярних робіт	От -35 до +50До +50	От -20 до +50До +55	От -50 до +50До +50
Пара-1 (X)	Насичена пара	До +143	До +143	До +143
Пара-2(X)	Насичена пара	До +175	-	До +175

Таблиця 2. Розміри в мм. РУКАВА КЛАССОВ Б(I), В(II) и П(VII)

Внутрішній діаметр		Робочий тиск, МПа (кгс/см2)
		0,16 (1,6)					0,25 (2,5)					0,63 (6,3)
		Зовнішній діаметр				Лінійна щільність (справоч ная), г/м	Зовнішній діаметр				Лінійна щільність (справоч ная), г/м	Зовнішній діаметр				Лінійна щільність (справоч ная), г/м
Ном.	Пр. от.	з комбінотивою ванною тканиною		з бавовняно паперовою тканиною			з комбінотивою ванною тканиною		з бавовняно паперовою тканиною			з комбінотивою ванною тканиною		з бавовняно паперовою тканиною
		Ном.	Пр. от.	Ном.	Пр. от.		Ном.	Пр. от.	Ном.	Пр. от.		Ном.	Пр. от.	Ном.	Пр. от.
(9,00) 10,00 (12,00) 12,50	±0,50	21 22 23 23	±2	21 22 23 23	±2	420 440 450 450	21 22 23 23	±2	21 22 23 23	±2	420 440 450 450	21 22 23 23 27 29 31 36 43 43 49 51 62 77 79 89 94 115 146 172 182 225	±2	21 22 23 23 27 29 31 36 43 43 49 53 62 77 79 89	±2	420 440 450 450 540 580 600 730 950 950 1100 1200 1800 2000 2120 2425 2800 3900 5100 6650 6900 -
16,00 (18,00) 20,00	±0,75	-	-	-	-	-	-	-	-	-	-
25,00 31,50 (32,00)	±1,25
(38,00) 40,00	±1,50
													±3		±3
50,00 63,00 (65,00)							62 75 77 87 92	±3	62 75 77 89 94 112 138 164 175 215	±3	1300 2000 2120 2425 2500 3800 5100 6650 6900 8000
(75,00) 80,00	±2,00
								±4		±4			±4	-	-
100,00 125,00 (150,00) 160,00 200,00		111 136 161 171 213	±4	112 138 164 175 215	±4	3800 5100 6650 6900 8000	111 136 161 171 213
			±5					±5					±5

Продовження табл. 2. Розміри в мм.

Внутрішній діаметр		Робочий тиск, МПа (кгс/см2)
		1,0 (10,0)					1,6 (16,0)
		Зовнішній діаметр				Лінійна щільність (справоч ная), г/м	Зовнішній діаметр				Лінійна щільність (справоч ная), г/м
Ном.	Пр. от.	з комбінотивою ванною тканиною		з бавовняно паперовою тканиною			з комбінотивою ванною тканиною		з бавовняно паперовою тканиною
Ном.	Пр. от.	Ном.	Пр. от.	Ном.	Пр. от.		Ном.	Пр. от.	Ном.	Пр. от.
-9	±0,50	21	±2	21	±2	420	21	±2	21	±2	420
10		22		22		440	22		22		440
-12		23		23		450	23		25		480
12,5		23		23		450	23		25		480
		27		27		540	27		29		700
		29		31		680	29		33		790
		31		33		710	31		35		810
		38		38		840	38		42		1120
16	±0,75	43		47		1260	47		52		1500
-18		45		47		1260	47		52		1500
20		51		55		1640	53		60		2000
25	±1,25	53		57		1850	55		62		2500
31,5		64		69		2300	68	±3	75	±3	3000
-32		79		85		2500	86		94		3700
-38	±1,50	83	±3	87	±3	3560	86		94		4200
40
50
63
-65					±4
-75	±2,0	-	-	-	-	-	100	±3	-	-	-
80
100
125
-150
160
200

Примітки:

1. Рукави внутрішній діаметр яких вказаний у дужках, під час нового проєктування не застосовують.
2. Рукавинутрішнім діаметром (65,00) і (75,00) мм, виготовлені із застосуванням без добових тканин підвищеної міцності, мають мати зовнішній діаметр відповідно не більш ніж 85 і 96 мм для всіх класів і тисків.

Таблиця 3. Розміри в мм. РУКАВА КЛАССОВ ВГ(III), Г(IV)

Внутрішній діаметр		Робочий тиск, МПа (кгс/см2)
		0,63(6,3)					1,0 (10,0)
		Зовнішній діаметр				Лінійна щільність (правильна), г/м	Зовнішній діаметр				Лінійна щільність (правильна), г/м
		з комбінотивою ванною тканиною		з бавовняно паперовою тканиною			з комбінотивою ванною тканиною		з бавовняно паперовою тканиною
Ном.	Пр. от.	Ном.	Пр. от.	Ном.	Пр. от.		Ном.	Пр. от.	Ном.	Пр. от.
(9,00) 10,00 (12,00) 12,50	±0,50	-	-	-	-	-	21 22 23 23 28 31 33 40 47 47 53 57 69 85 86	±2	22 23 25 25 29 31 33 42 51 51 57 59 73 92 94	±2	450 500 525 525 600 680 780 1000 1425 1425 1840 2000 2790 3900 4200
16,00 (18,00) 20,00	±0,75	27 29 31 36 43 43 51 53 64 79 83	±2	27 31 33 38 47 47 55 57 69 85 87	±2	540 680 710 840 1260 1260 1640 1850 2300 2500 3500
25,00 31,50 (32,00)	±1,25
(38,00) 40,00 50,00 63,00 (65,00)	±1,50		±3		±3			±3		±3
										±4
					±4

Примітки:
1. Рукави, внутрішній діаметр Коротих вказаний у дужках, під час нового проєктування не застосовують.
2. Рукави внутрішнім діаметром (65,00) мм, виготовлені із застосуванням безуткових тканин підвищеної міцності, мають мати зовнішній діаметр (84,00±3,00) мм для всіх класів і тисків.

Таблиця 4. Розміри в мм. РУКАВА КЛАССА Ш(VIII)

Внутрішній діаметр

Робочий тиск, МПа (кгс/см2)

0,63 (6,3)

1,0 (10,0)

1,6 (16,0)

Зовнішній діаметр

Чи не натягнувшись на пліт, але сть, г/м

Зовнішній діаметр

Чи не натягнувшись на пліт, але сть, г/м

Зовнішній діаметр

Чи не натягнувшись на пліт, але сть, г/м

з комбі ні
