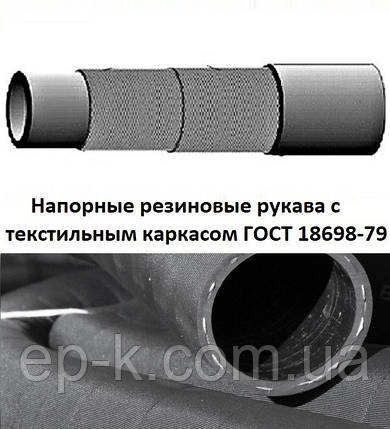

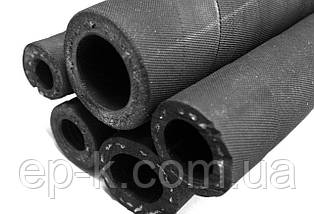

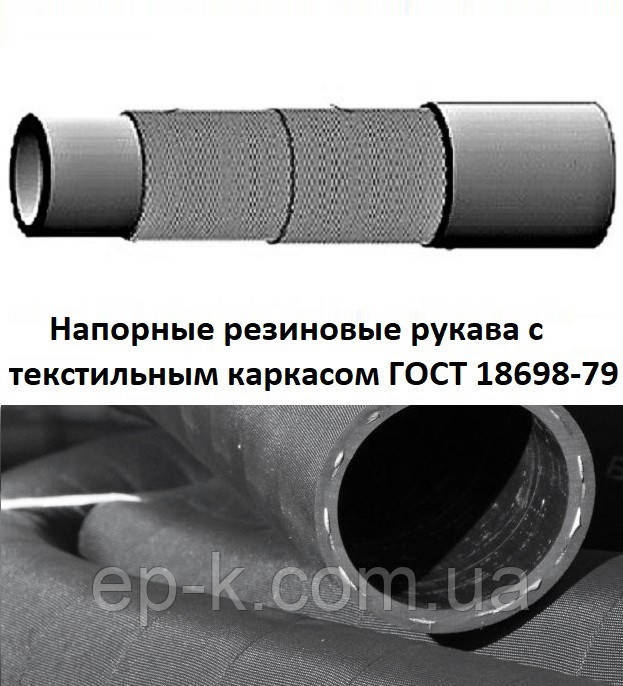

Напірні гумові рукави з текстильним каркасом ГОСТ 18698-79

Справжній стандарт поширюється на опорні гумові рукави з текстильним каркасом, що застосовуються як гнучкі трубопроводини для подавання під тиском рідин, насиченої пари, газів і сипких матеріалів у районах холодного, помірного та тропічного клімату.
Стандарт не поширюється на рукави для газового зварювання та різання металів, рукави для автомобілів, тракторів і сільськогосподарського машинобудування та на рукави спеціального призначення.





Приклад умовного позначення:
Рукав Б (I) – 10 – 50 – 64 ГОСТ 18398-79,
де:
Б(I) — клас (робоче середовище — бензини, гасини, мінеральні оливи на нафтовій основі);
10 — робочий тиск (кгс/см2);
50 – внутрішній діаметр (мм);
64 — зовнішній діаметр (мм);

Рукави В — для подавання води
Рукави ВГ —  для подавання води гарячою
Рукави ПАР  - для подавання пари
Рукави Б  - для подавання бензину
Рукави Ш  - для подавання абразивних матеріалів
Рукава П  - для подавання харчових речовин
Рукави Г  - для подавання водуха

ОСНОВНІ ПАРАМЕТРИ І РОЗМІРИ

Залежно від призначення напірні рукави поділяються на класи, зазначені в табл. 1.
Основні розміри рукавів залежно від робочого тиску для рукавів класів Б(I), В(II) і П(VII) мають відповідати зазначеному в табл. 2, для рукавів класів ВГ(III), Г(IV) — у табл. 3, для рукавів класу Ш (VIII) – у табл. 4, для рукавів класів Пар-I (X), Пара-2 (X) — у табл. 5.


Таблиця 1.

Клас

Робоче середовище

Працездатність рукавів за температури навколишнього повітря, °C, у районах

з помірним кліматом

з тропічним кліматом

з холодним кліматом

Б(I)

Бензини
Керосини
Мінеральні олії на нафтовій основі

От -35 до +70
От -35 до +70
От -35 до +100

От -20 до +70
От -20 до +70
От -20 до +100

От -50 до +70
От -50 до +70
От -50 до +100

В(II)

Вода технічна (без присадок), розчини неорганічних кислот і лугової концентрації до 20% (крім розчинів азотної кислоти)

До +50

До +55

До +50

ВГ(III)

Гаряча вода

До +100

До +100

До +100

Г(IV)

Повітря, вуглекислий газ, азот та інші інертні гази

От -35 до +50

От -20 до +55

От -50 до +50

П(VII)

Харчові речовини (спирт, вино, пиво, молоко, слабокислі розчини органічних та інших речовин, питна вода)

До +50

До +55

До +50

Ш(VIII)

Абразивні матеріали (пісок проти піскоструминних апаратів) Слабощільні та слабокислі розчини для штукатурних і малярних робіт

От -35 до +50До +50

От -20 до +50До +55

От -50 до +50До +50

Пара-1 (X)

Насичена пара

До +143

До +143

До +143

Пара-2(X)

Насичена пара

До +175

-

До +175

Таблиця 2. Розміри в мм. РУКАВА КЛАССОВ Б(I), В(II) и П(VII)

Внутрішній діаметр

Робочий тиск, МПа (кгс/см2)

0,16 (1,6)

0,25 (2,5)

0,63 (6,3)

Зовнішній діаметр

Лінійна щільність (справоч ная), г/м

Зовнішній діаметр

Лінійна щільність (справоч ная), г/м

Зовнішній діаметр

Лінійна щільність (справоч ная), г/м

Ном.

Пр. от.

з комбінотивою ванною тканиною

з бавовняно паперовою тканиною

з комбінотивою ванною тканиною

з бавовняно паперовою тканиною

з комбінотивою ванною тканиною

з бавовняно паперовою тканиною

Ном.

Пр. от.

Ном.

Пр. от.

Ном.

Пр. от.

Ном.

Пр. от.

Ном.

Пр. от.

Ном.

Пр. от.

(9,00)
10,00
(12,00)
12,50

±0,50

21
22
23
23

±2

21
22
23
23

±2

420
440
450
450

21
22
23
23

±2

21
22
23
23

±2

420
440
450
450

21
22
23
23
27
29
31
36
43
43
49
51
62
77
79
89
94
115
146
172
182
225

±2

21
22
23
23
27
29
31
36
43
43
49
53
62
77
79
89

±2

420
440
450
450
540
580
600
730
950
950
1100
1200
1800
2000
2120
2425
2800
3900
5100
6650
6900
-

16,00
(18,00)
20,00

±0,75

-

-

-

-

-

-

-

-

-

-

25,00
31,50
(32,00)

±1,25

(38,00)
40,00

±1,50

±3

±3

50,00
63,00
(65,00)

62
75
77
87
92

±3

62
75
77
89
94
112
138
164
175
215

±3

1300
2000
2120
2425
2500
3800
5100
6650
6900
8000

(75,00)
80,00

±2,00

±4

±4

±4

-

-

100,00
125,00
(150,00)
160,00
200,00

111
136
161
171
213

±4

112
138
164
175
215

±4

3800
5100
6650
6900
8000

111
136
161
171
213

±5

±5

±5

Продовження табл. 2. Розміри в мм.

Внутрішній діаметр Робочий тиск, МПа (кгс/см2)
1,0 (10,0) 1,6 (16,0)
Зовнішній діаметр Лінійна щільність (справоч ная), г/м Зовнішній діаметр Лінійна щільність (справоч ная), г/м
Ном. Пр. от. з комбінотивою ванною тканиною з бавовняно паперовою тканиною з комбінотивою ванною тканиною з бавовняно паперовою тканиною
Ном. Пр. от. Ном. Пр. от. Ном. Пр. от. Ном. Пр. от.
-9 ±0,50 21 ±2 21 ±2 420 21 ±2 21 ±2 420
10 22 22 440 22 22 440
-12 23 23 450 23 25 480
12,5 23 23 450 23 25 480
  27 27 540 27 29 700
  29 31 680 29 33 790
  31 33 710 31 35 810
  38 38 840 38 42 1120
16 ±0,75 43 47 1260 47 52 1500
-18 45 47 1260 47 52 1500
20 51 55 1640 53 60 2000
25 ±1,25 53 57 1850 55 62 2500
31,5 64 69 2300 68 ±3 75 ±3 3000
-32 79 85 2500 86 94 3700
-38 ±1,50 83 ±3 87 ±3 3560 86 94 4200
40
50
63
-65     ±4
-75 ±2,0 - - - - - 100 ±3 - - -
80
100
125
-150
160
200



Примітки:

1. Рукави внутрішній діаметр яких вказаний у дужках, під час нового проєктування не застосовують.
2. Рукавинутрішнім діаметром (65,00) і (75,00) мм, виготовлені із застосуванням без добових тканин підвищеної міцності, мають мати зовнішній діаметр відповідно не більш ніж 85 і 96 мм для всіх класів і тисків.


Таблиця 3. Розміри в мм. РУКАВА КЛАССОВ ВГ(III), Г(IV)

Внутрішній діаметр

Робочий тиск, МПа (кгс/см2)

0,63(6,3)

1,0 (10,0)

Зовнішній діаметр

Лінійна щільність (правильна), г/м

Зовнішній діаметр

Лінійна щільність (правильна), г/м

з комбінотивою ванною тканиною

з бавовняно паперовою тканиною

з комбінотивою ванною тканиною

з бавовняно паперовою тканиною

Ном.

Пр. от.

Ном.

Пр. от.

Ном.

Пр. от.

Ном.

Пр. от.

Ном.

Пр. от.

(9,00)
10,00
(12,00)
12,50

±0,50

-

-

-

-

-

21
22
23
23
28
31
33
40
47
47
53
57
69
85
86

±2

22
23
25
25
29
31
33
42
51
51
57
59
73
92
94

±2

450
500
525
525
600
680
780
1000
1425
1425
1840
2000
2790
3900
4200

16,00
(18,00)
20,00

±0,75

27
29
31
36
43
43
51
53
64
79
83

±2

27
31
33
38
47
47
55
57
69
85
87

±2

540
680
710
840
1260
1260
1640
1850
2300
2500
3500

25,00
31,50
(32,00)

±1,25

(38,00)
40,00
50,00
63,00
(65,00)

±1,50

±3

±3

±3

±3

±4

±4

Примітки:
1. Рукави, внутрішній діаметр Коротих вказаний у дужках, під час нового проєктування не застосовують.
2. Рукави внутрішнім діаметром (65,00) мм, виготовлені із застосуванням безуткових тканин підвищеної міцності, мають мати зовнішній діаметр (84,00±3,00) мм для всіх класів і тисків.


Таблиця 4. Розміри в мм. РУКАВА КЛАССА Ш(VIII)

Внутрішній діаметр

Робочий тиск, МПа (кгс/см2)

0,63 (6,3)

1,0 (10,0)

1,6 (16,0)

Зовнішній діаметр

Чи не натягнувшись на пліт, але сть, г/м

Зовнішній діаметр

Чи не натягнувшись на пліт, але сть, г/м

Зовнішній діаметр

Чи не натягнувшись на пліт, але сть, г/м

з комбі ніро ванної тканиною

з бавовною чато папірець ной тканиною

з комбі ніро ванної тканиною

з бавовною чато папірець ной тканиною

з комбі ніро ванної тканиною

з бавовною чато папірець ной тканиною

Ном

Пр. от.

Ном

Пр. от.

Ном

Пр. от.

Ном

Пр. от.

Ном

Пр. от.

Ном

Пр. от.

Ном

Пр. от.

10,00
(12,00)
12,50

±0,50

-

-

21
25
25
29
31
33
38
45
45
54
56
67
79
83

±2

500
525
525
600
680
780
940
1440
1440
1590
1650
2200
2400
3200

21
25
25
29
31
33
38
47
47
55
57
67
82
83

±2

21
25
25
29
31
35
40
49
49
56
59
70
85
87

±2

500
525
525
600
680
800
1240
1425
1425
1840
2000
2800
3000
4200

21
25
25
29
32
36
41
49
49
57
59
71
86
91

±2

21
27
27
33
36
37
44
52
52
63
65
78
93

±2

500
600
600
800
1000
1200
1300
2000
2000
2400
2600
3500
3700
4200

16,00
(18,00)
20,00

±0,75

31
32
38
45
45
52
54
65
78
81

±2

25,00
31,50
(32,00)

±1,25

±3

±3

(38,00)
40,00
50,00
63,00
(65,00)

±1,50

±3

±3

±3

±3

±4

-

-

(75,00)
80,00
100,00

±2,00

92
98
118

±4

95
100
122

4200
5000
5500

-

-

-

-

-

-

-

-

-

-

Примітки: 1. Рукави, внутрішній діаметр яких вказаний у дужках, під час нового проєктування не застосовують.
2. Рукави внутрішнім діаметром (65,00) і (75,00) мм, виготовлені із застосуванням тканин підвищеної міцності, мають мати зовнішній діаметр відповідно (84,00±3,00) мм і (94,00±3,00) мм для всіх тисків.


Таблиця 5. Розміри в мм. РУКАВА КЛАСІВ Пар-1 (X) і Пара-2 (X) (з бавовняною тканиною)

Внутрішній діаметр

Клас Пара-1 (X)

Клас Пара-2 (X)

Робочий тиск 0,3 МПа (3 кгс/см2)

Робочий тиск 0,8 МПа (8 кгс/см2)

Номін.

Пред. откл.

Зовнішній діаметр

Лінійна щільність (правильна), г/м

Зовнішній діаметр

Лінійна щільність (правильна), г/м

Номін.

Пред. откл.

Номін.

Пред. откл.

(12,0)
12,5

±0,5

24
24
28
30
40
47
47
55
70

±2

450
540
590
820
1010
1010
1550
2130

30
36
38
46
56
56
64
80

±2

660
660
880
960
1150
1680
1680
2300
3100

16,00
(18,00)

±0,75

25,00
31,50
(32,00)

±1,25

±3

(38,0)

±1,5

±3

50,0

±4

Примітка. Рукави, внутрішній діаметр яких вказаний у дужках, під час нового проєктування не застосовують.
Довжина рукава встановлюється за узгодженням виробника з споживачем. Мінімальна довжина рукава має бути не менш ніж 1 м, максимальна довжина не більш ніж 20 м.
Допускається постачати рукави загальним метражом. Граничні відхилення за довжиною рукавів не мають перевищувати, мм:
±50 — за довжини рукавів до 5 м вмик,
± 100 – » » » св. 5 до 10 м включ.
± 150 – » » » св. 10 м.
Різнотовщина стінок рукавів внутрішнім діаметром до 50 мм не має бути більш ніж 1 мм, понад 50 мм — більш ніж 1,5 мм (крім місць розташування нахлисточки).
У місцях нахлисточки допускається додаткове потовщення, рівне товщині наклейної частини.
Мінімальна товщина внутрішнього гумового шару рукавів класів Б(I), В(II), ВГ(III), Г(IV), П(VII) і Пара-1(X) має бути не менш ніж 1,5 мм, класів Ш(VIII) і Пара-2(X) — не менш ніж 2,5 мм.
Мінімальна товщина зовнішнього гумового шару рукавів має бути не менш ніж 0,9 мм.

ТЕХНІЧНІ ТРЕБУВАННЯ

Гумові напірні рукави з текстильним каркасом мають виготовлятися відповідно до вимог справжнього стандарту за технологічним регламентом, затвердженим у встановленому порядку.
Рукави мають складатися із внутрішнього гумового шару, одного або декількох шарів текстильного каркаса та зовнішнього гумового шару.
Рукави класу Пар-2 (X) мають мати додатково по одному шару тканини «брекер» на внутрішньому гумовому шарі та під зовнішнім гумовим шаром.
Рукави, працездатні в районах із тропічним кліматом, мають бути морозостійкими за мінус 20 °C, в районах із помірним кліматом — за мінус 35 °C, в районах із холодним кліматом — за мінус 50 °C.
Застосування рукавів класів П(VII), Пара-1(X) і Пара-2(X) в умовах холодного клімату має бути узгоджене відповідно до вимог, встановлених ГОСТ 2.124-85.
Рукави, крім класу Пар-2 (X), працездатні в районах із тропічним кліматом, мають відповідати таким групам за ГОСТ 15152-69 і категоріями розміщення за ГОСТом 15150-69:
класу Б(I) —групам I, II, III та категорії розміщення 1-5;
класів В(II), ВГ(III), Г(IV), Ш(VIII) — групі I та категорії розміщення 1-5;
класу П(VII) — групі VII та категорії розміщення 3-5;
класу Пара-1 (X) — групи I та категорії розміщення 2-5.
Рукави мають бути герметичними під час гідравлічних тисків 2Р, де Р — робочий тиск.
Граничне відхилення на випробувальний тиск до 2,0 мПа — ±10%, на випробувальний тиск від 3,2 до 4,0 МПа — ±0,2 МПа.
Рукави класу Г(IV) мають бути герметичними у разі пневматичної тиску, рівного Р.
Рукави класів Б(I), B(II), П(VII) і Ш(VIII) мають мати не менш ніж триразовий запас міцності у разі розриву гідравлічним тиском, а рукави класів ВГ(III), Г(IV), Пара-1(X) і Пара-2(X) — не менш ніж п'ятикратний.
Рукави класів Б(I) мають бути оливобензостійкими. Збільшення маси гум внутрішнього шару рукавів після витримки в бензині марки БР-1 або БР-2 (ГОСТ 443-76) за (23± ±2 °C упродовж (24+0-2) год не має бути більш ніж 20%.
Рукави класів В(II) і Ш(VIII) мають бути кислото-лужностійкими. Збільшення маси гум внутрішнього шару рукавів після витримки у 20%-му розчині сірчаної кислоти (ГОСТ 4204-77) за (70±2) °C упродовж (24+0-2) год не має бути більш ніж 6%.
Рукави класів ВГ (III) мають бути стійкими до гарячої води, зміна відносного подовження у разі розриву зразка з внутрішнього гумового шару після впливу гарячої води за 100 °C упродовж (6,0±0,2) год має бути ±10%.
Рецептура гумової суміші внутрішнього шару рукавів класу П(VII) має бути затверджена Міністерством охорони здоров'я СРСР, відповідати гігієнічним вимогам і не викликати виражених змін органолептичних властивостей, що стикаються модельних сред. Зміна маси гуми внутрішнього шару рукавів після впливу модельних середовищ за температури (20 ±3) °C упродовж не менш ніж 1 год не має перевищувати зазначеного в табл. 6.


Таблиця 6.

Модельне середовище

Зміна маси гуми, %, не більш ніж

Етиловий спирт за ГОСТ 5962-67 або за ГОСТ 18300-87, 60%-й розчин

±2

Молочна кислота за ГОСТ 490-79, 6,3%-й розчин

±1

Лимонна кислота за ГОСТ 3652-69, 3%-й розчин

+3

Примітка. Під час випробування не має бути видимих змін (колір, опалесценція, осад) модельних середовищ.
Міцність зв'язку внутрішнього та зовнішнього шарів гуми з текстильним каркасом рукавів класів Б(II), В (III), ВГ(III), Г(1V), П(VII) і Ш(VIII) має бути не менш ніж 1,0•103 Н/м (1,0 кгс/см) і класів Пара-1 (X) і P-2 (X) — не менш ніж 1,5•103 Н, (15 кг/см).
Для рукавів, яким присвоєно державну значку якості, міцність зв'язку рукавів класів В(II), ВГ(III), Ш(VIII) має бути не менш ніж 1,5•103 Н/м (1,5 кгс/см), класів Б(I), Г(IV), П(VII) — не менш ніж 1,25 •103 Н/м (1,25 кг/см).
Кінці рукавів мають витримувати без розриву розтягнення в радіальному напрямку не більш ніж 5% фактичного розміру внутрішнього діаметра рукавів, значення гарантується конструкцією рукава.
Рукави мають бути гнучкими. Мінімальний радіус вигину під час експлуатації з внутрішнім діаметром (d) від 12 до 32 мм включно — 12 d, від 38 до 50 мм включно — 15 d, від 60 і вище — 20 d.
За зазначеного радіуса вигину зміна зовнішнього діаметра має бути не більш ніж 10% фактичного зовнішнього діаметра рукава.
Для виготовлення рукавів мають застосовуватися тканини за ГОСТ 9857-70. Допускається застосування інших тканин, що забезпечують відповідність рукавів вимогам справжнього стандарту, водночас для рукавів класу Б(I) на робочий тиск до 0,63 МПа (6,3 кгс/см2) включно показник розривного навантаження тканини має бути не нижчий, ніж тканини Р-2, і на робочий тиск більш ніж 0,63 МПа (6,3 кгс/см2), не нижчий, ніж для тканини Р-3.

Таблиця 7.

Найменування показника

Норма для гуми, що застосовується

для виготовлення рукавів класу

Метод випробування

Б(I), В(II) ВГ(II), Г(IV), Пар-1(Х)

П(VII)

Ш(VIII)

Пар-2(Х)

Б(I), В(II) ВГ(II), Г(IV)

П(VII)

Ш(VIII)

Пар-1(Х)

для помірного та тропічного клімату

для помірного та холодного клімату

для холодного клімату

1. Послову міцність під час розтягування, МПа (кгс/см2), не менш ніж

5,5 (55)

4,5 (45)

9,0 (90)

7,0 (70)

8,5 (85)

4,5 (45)

9,0 (90)

5,5 (55)

За ГОСТ 270-75, на зразках типу I або II

2. Порівняно подовження у разі розриву, %, не менш ніж

250

200

250

400

250

200

250

250

За ГОСТ 270-75, на зразках типу I або II

3. Твердість за Шором, А, умовні одиниці

55-70

40-60

60-75

50-65

55-70

40-60

60-75

55-70

За ГОСТ 263-75

5. Зміна відносного подовження після старіння в повітрі за (100±0,3) °C упродовж (24±1,0) год, у межах не менш ніж

От -50 до +13

-50

От -50 до +5

От -35 до +5

От -50 до +13

-50

От -50 до +5

От -35 до +5

За ГОСТ 9.024-74

6. Опір стирання, Дж/мм3 (кгс•м/см3), не менш ніж

-

-

7,15 (715)

-

-

-

-

-

За ГОСТ 426-77

Гумові шари рукавів мають бути однорідними в розрізі та не мають мати порожнечі, розшарування й тріщин.
Поверхня внутрішнього шару рукавів має бути без складок, пористості, бульбашок і тріщин.
Вмикання більш ніж 0,3 мм не допускаються.
На внутрішньому шарі рукавів внутрішнім діаметром 100 мм і більше допускається нерозмальцьований шов заввишки не більш ніж 1 мм без розшарування.
Зовнішня поверхня рукавів має бути без бульбашок і зривів гумового шару.
Пролежні та вм'ятини завдовжки понад 300 мм, завглибшки понад 1,0 мм на відстані менш ніж 100 мм від торців, у кількості понад три на довжину рукава, складки заввишки понад 0,8 мм і завдовжки понад 50 мм у кількості більш ніж одну на 1 м рукава не допускаються. Відхилення від круглості не мають виходити за межі допуску на зовнішній діаметр.
Допускаються відбитки від крайок і складок бинта, а також незальцьований шов зовнішнього гумового шару без розшарування по всій довжині рукава.
Гуми, що застосовуються для виготовлення внутрішнього гумового шару рукавів, за фізико-механічними показниками мають відповідати нормам, зазначених у табл. 7

Параметри
ТипГумові напірний
КаркасТекстильний
ГОСТ18698-79
  • Ціна: Ціну уточнюйте
  • Спосіб упаковки: Довжина бухти від 4 до 20 метрів, залежно від діаметра рукава. Наявність на складі, довжина бухти та ціну можна уточнити в менеджерів телефонами або відправити заявку на ел. пошту 7563670@gmail.com
  • В наявності
  • Тільки оптом

Рукав напірний В-32-0,63 ГОСТ 18698-79

Ціну уточнюйте

Мінімальна сума замовлення на сайті — 1500 грн

Замовлення тільки за телефоном

  • +380 (68) 278-83-11
    Kyivstar
  • +380 (63) 774-71-30
    Lifecell
  • +380 (50) 217-73-55
    Vodafone
  • +380 (68) 278-83-11
    VIBER
Законом не передбачено повернення та обмін даного товару належної якості
Рукав напірний В-32-0,63 ГОСТ 18698-79Рукав напірний В-32-0,63 ГОСТ 18698-79
В наявності
Ціну уточнюйте

Наскільки вам зручно на сайті?

Розповісти Feedback form banner
