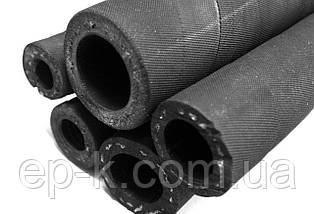

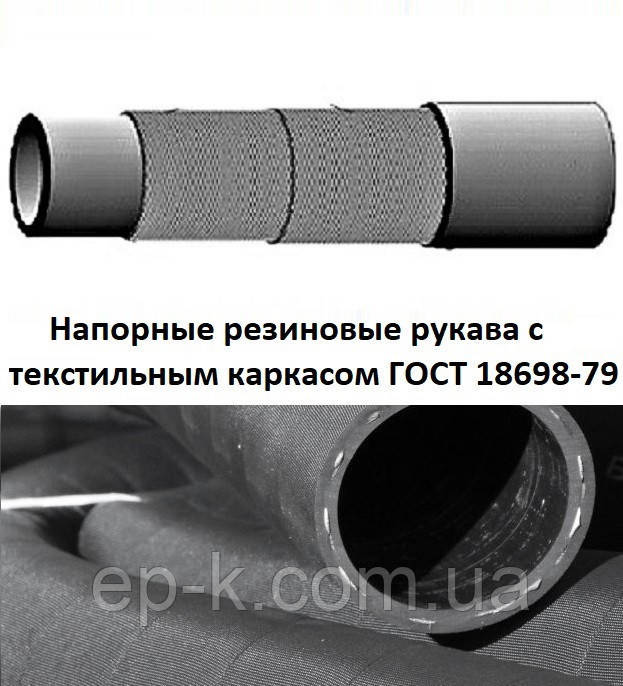

Напірні гумові рукави з текстильним каркасом ГОСТ 18698-79
Справжній стандарт поширюється на опорні гумові рукави з текстильним каркасом, що застосовуються як гнучкі трубопроводини для подавання під тиском рідин, насиченої пари, газів і сипких матеріалів у районах холодного, помірного та тропічного клімату.
Стандарт не поширюється на рукави для газового зварювання та різання металів, рукави для автомобілів, тракторів і сільськогосподарського машинобудування та на рукави спеціального призначення.
Приклад умовного позначення:
Рукав Б (I) – 10 – 50 – 64 ГОСТ 18398-79,
де:
Б(I) — клас (робоче середовище — бензини, гасини, мінеральні оливи на нафтовій основі);
10 — робочий тиск (кгс/см2);
50 – внутрішній діаметр (мм);
64 — зовнішній діаметр (мм);
Рукави В — для подавання води
Рукави ВГ — для подавання води гарячою
Рукави ПАР - для подавання пари
Рукави Б - для подавання бензину
Рукави Ш - для подавання абразивних матеріалів
Рукава П - для подавання харчових речовин
Рукави Г - для подавання водуха
ОСНОВНІ ПАРАМЕТРИ І РОЗМІРИ
Залежно від призначення напірні рукави поділяються на класи, зазначені в табл. 1.
Основні розміри рукавів залежно від робочого тиску для рукавів класів Б(I), В(II) і П(VII) мають відповідати зазначеному в табл. 2, для рукавів класів ВГ(III), Г(IV) — у табл. 3, для рукавів класу Ш (VIII) – у табл. 4, для рукавів класів Пар-I (X), Пара-2 (X) — у табл. 5.
Таблиця 1.
Клас |
Робоче середовище |
Працездатність рукавів за температури навколишнього повітря, °C, у районах |
||
з помірним кліматом |
з тропічним кліматом |
з холодним кліматом |
||
Б(I) |
Бензини |
От -35 до +70 |
От -20 до +70 |
От -50 до +70 |
В(II) |
Вода технічна (без присадок), розчини неорганічних кислот і лугової концентрації до 20% (крім розчинів азотної кислоти) |
До +50 |
До +55 |
До +50 |
ВГ(III) |
Гаряча вода |
До +100 |
До +100 |
До +100 |
Г(IV) |
Повітря, вуглекислий газ, азот та інші інертні гази |
От -35 до +50 |
От -20 до +55 |
От -50 до +50 |
П(VII) |
Харчові речовини (спирт, вино, пиво, молоко, слабокислі розчини органічних та інших речовин, питна вода) |
До +50 |
До +55 |
До +50 |
Ш(VIII) |
Абразивні матеріали (пісок проти піскоструминних апаратів) Слабощільні та слабокислі розчини для штукатурних і малярних робіт |
От -35 до +50До +50 |
От -20 до +50До +55 |
От -50 до +50До +50 |
Пара-1 (X) |
Насичена пара |
До +143 |
До +143 |
До +143 |
Пара-2(X) |
Насичена пара |
До +175 |
- |
До +175 |
Таблиця 2. Розміри в мм. РУКАВА КЛАССОВ Б(I), В(II) и П(VII)
Внутрішній діаметр |
Робочий тиск, МПа (кгс/см2) |
|||||||||||||||
0,16 (1,6) |
0,25 (2,5) |
0,63 (6,3) |
||||||||||||||
Зовнішній діаметр |
Лінійна щільність (довід на я), г/м |
Зовнішній діаметр |
Лінійна щільність (довід на я), г/м |
Зовнішній діаметр |
Лінійна щільність (довід на я), г/м |
|||||||||||
Ном. |
Пр. от. |
з комбіноподібною ванною тканиною |
з бавовняно паперовою тканиною |
з комбіноподібною ванною тканиною |
з бавовняно паперовою тканиною |
з комбіноподібною ванною тканиною |
з бавовняно паперовою тканиною |
|||||||||
Ном. |
Пр. от. |
Ном. |
Пр. от. |
Ном. |
Пр. от. |
Ном. |
Пр. от. |
Ном. |
Пр. от. |
Ном. |
Пр. от. |
|||||
(9,00) |
±0,50 |
21 |
±2 |
21 |
±2 |
420 |
21 |
±2 |
21 |
±2 |
420 |
21 |
±2 |
21 |
±2 |
420 |
16,00 |
±0,75 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|||||
25,00 |
±1,25 |
|||||||||||||||
(38,00) |
±1,50 |
|||||||||||||||
±3 |
±3 |
|||||||||||||||
50,00 |
62 |
±3 |
62 |
±3 |
1300 |
|||||||||||
(75,00) |
±2,00 |
|||||||||||||||
±4 |
±4 |
±4 |
- |
- |
||||||||||||
100,00 |
111 |
±4 |
112 |
±4 |
3800 |
111 |
||||||||||
±5 |
±5 |
±5 |
Продовження табл. 2. Розміри в мм.
Внутрішній діаметр | Робочий тиск, МПа (кгс/см2) | ||||||||||
1,0 (10,0) | 1,6 (16,0) | ||||||||||
Зовнішній діаметр | Лінійна щільність (довід на я), г/м | Зовнішній діаметр | Лінійна щільність (довід на я), г/м | ||||||||
Ном. | Пр. от. | з комбіноподібною ванною тканиною | з бавовняно паперовою тканиною | з комбіноподібною ванною тканиною | з бавовняно паперовою тканиною | ||||||
Ном. | Пр. от. | Ном. | Пр. от. | Ном. | Пр. от. | Ном. | Пр. от. | ||||
-9 | ±0,50 | 21 | ±2 | 21 | ±2 | 420 | 21 | ±2 | 21 | ±2 | 420 |
10 | 22 | 22 | 440 | 22 | 22 | 440 | |||||
-12 | 23 | 23 | 450 | 23 | 25 | 480 | |||||
12,5 | 23 | 23 | 450 | 23 | 25 | 480 | |||||
27 | 27 | 540 | 27 | 29 | 700 | ||||||
29 | 31 | 680 | 29 | 33 | 790 | ||||||
31 | 33 | 710 | 31 | 35 | 810 | ||||||
38 | 38 | 840 | 38 | 42 | 1120 | ||||||
16 | ±0,75 | 43 | 47 | 1260 | 47 | 52 | 1500 | ||||
-18 | 45 | 47 | 1260 | 47 | 52 | 1500 | |||||
20 | 51 | 55 | 1640 | 53 | 60 | 2000 | |||||
25 | ±1,25 | 53 | 57 | 1850 | 55 | 62 | 2500 | ||||
31,5 | 64 | 69 | 2300 | 68 | ±3 | 75 | ±3 | 3000 | |||
-32 | 79 | 85 | 2500 | 86 | 94 | 3700 | |||||
-38 | ±1,50 | 83 | ±3 | 87 | ±3 | 3560 | 86 | 94 | 4200 | ||
40 | |||||||||||
50 | |||||||||||
63 | |||||||||||
-65 | ±4 | ||||||||||
-75 | ±2,0 | - | - | - | - | - | 100 | ±3 | - | - | - |
80 | |||||||||||
100 | |||||||||||
125 | |||||||||||
-150 | |||||||||||
160 | |||||||||||
200 |
Примітки:
1. Рукави внутрішній діаметр яких вказаний у дужках, під час нового проєктування не застосовують.
2. Рукавинутрішнім діаметром (65,00) і (75,00) мм, виготовлені із застосуванням без добових тканин підвищеної міцності, мають мати зовнішній діаметр відповідно не більш ніж 85 і 96 мм для всіх класів і тисків.
Таблиця 3. Розміри в мм. РУКАВА КЛАССОВ ВГ(III), Г(IV)
Внутрішній діаметр |
Робочий тиск, МПа (кгс/см2) |
||||||||||
0,63(6,3) |
1,0 (10,0) |
||||||||||
Зовнішній діаметр |
Лінійна щільність (правильна), г/м |
Зовнішній діаметр |
Лінійна щільність (правильна), г/м |
||||||||
з комбіноподібною ванною тканиною |
з бавовняно паперовою тканиною |
з комбіноподібною ванною тканиною |
з бавовняно паперовою тканиною |
||||||||
Ном. |
Пр. от. |
Ном. |
Пр. от. |
Ном. |
Пр. от. |
Ном. |
Пр. от. |
Ном. |
Пр. от. |
||
(9,00) |
±0,50 |
- |
- |
- |
- |
- |
21 |
±2 |
22 |
±2 |
450 |
16,00 |
±0,75 |
27 |
±2 |
27 |
±2 |
540 |
|||||
25,00 |
±1,25 |
||||||||||
(38,00) |
±1,50 |
±3 |
±3 |
±3 |
±3 |
||||||
±4 |
|||||||||||
±4 |
Примітки:
1. Рукави, внутрішній діаметр Коротих вказаний у дужках, під час нового проєктування не застосовують.
2. Рукави внутрішнім діаметром (65,00) мм, виготовлені із застосуванням безуткових тканин підвищеної міцності, мають мати зовнішній діаметр (84,00±3,00) мм для всіх класів і тисків.
Таблиця 4. Розміри в мм. РУКАВА КЛАССА Ш(VIII)
Внутрішній діаметр |
Робочий тиск, МПа (кгс/см2) | |||||||||||||||
0,63 (6,3) |
1,0 (10,0) |
1,6 (16,0) |
||||||||||||||
Зовнішній діаметр |
Чи не натягнувшись на пліт, але стть, г/м |
Зовнішній діаметр |
Чи не натягнувшись на пліт, але стть, г/м |
Зовнішній діаметр |
Чи не натягнувшись на пліт, але стть, г/м |
|||||||||||
з комбі ніро ванною тканиною |
з бавовною чато папірець ной тканиною |
з комбі ніро ванною тканиною |
з бавовною чато папірець ной тканиною |
з комбі ніро ванною тканиною |
з бавовною чато папірець ной тканиною |
|||||||||||
Ном |
Пр. от. |
Ном |
Пр. от. |
Ном |
Пр. от. |
Ном |
Пр. от. |
Ном |
Пр. от. |
Ном |
Пр. от. |
Ном |
Пр. от. |
|||
10,00 |
±0,50 |
- |
- |
21 |
±2 |
500 |
21 |
±2 |
21 |
±2 |
500 |
21 |
±2 |
21 |
±2 |
500 |
16,00 |
±0,75 |
|||||||||||||||
31 |
±2 |
|||||||||||||||
25,00 |
±1,25 |
|||||||||||||||
±3 |
±3 |
|||||||||||||||
(38,00) |
±1,50 |
±3 |
±3 |
±3 |
±3 |
|||||||||||
±4 |
- |
- |
||||||||||||||
(75,00) |
±2,00 |
92 |
±4 |
95 |
4200 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
Примітки: 1. Рукави, внутрішній діаметр яких вказаний у дужках, під час нового проєктування не застосовують.
2. Рукави внутрішнім діаметром (65,00) і (75,00) мм, виготовлені із застосуванням тканин підвищеної міцності, мають мати зовнішній діаметр відповідно (84,00±3,00) мм і (94,00±3,00) мм для всіх тисків.
Таблиця 5. Розміри в мм. РУКАВА КЛАСІВ Пар-1 (X) і Пар-2 (Х) (з бавовняною тканиною)
Внутрішній діаметр |
Клас Пара-1 (X) |
Клас Пара-2 (X) |
|||||
Робочий тиск 0,3 МПа (3 кгс/см2) |
Робочий тиск 0,8 МПа (8 кгс/см2) |
||||||
Номін. |
Пред. откл. |
Зовнішній діаметр |
Лінійна щільність (правильна), г/м |
Зовнішній діаметр |
Лінійна щільність (правильна), г/м |
||
Номін. |
Пред. откл. |
Номін. |
Пред. откл. |
||||
(12,0) |
±0,5 |
24 |
±2 |
450 |
30 |
±2 |
660 |
16,00 |
±0,75 |
||||||
25,00 |
±1,25 |
±3 |
|||||
(38,0) |
±1,5 |
±3 |
|||||
50,0 |
±4 |
Примітка. Рукави, внутрішній діаметр яких вказаний у дужках, під час нового проєктування не застосовують.
Довжина рукава встановлюється за узгодженням виробника з споживачем. Мінімальна довжина рукава має бути не менш ніж 1 м, максимальна довжина не більш ніж 20 м.
Допускається постачати рукави загальним метражом. Граничні відхилення за довжиною рукавів не мають перевищувати, мм:
±50 — за довжини рукавів до 5 м вмик,
± 100 – » » » св. 5 до 10 м включ.
± 150 – » » » св. 10 м.
Різнотовщина стінок рукавів внутрішнім діаметром до 50 мм не має бути більш ніж 1 мм, понад 50 мм — більш ніж 1,5 мм (крім місць розташування нахлисточки).
У місцях нахлисточки допускається додаткове потовщення, рівне товщині наклейної частини.
Мінімальна товщина внутрішнього гумового шару рукавів класів Б(I), В(II), ВГ(III), Г(IV), П(VII) і Пара-1(X) має бути не менш ніж 1,5 мм, класів Ш(VIII) і Пара-2(X) — не менш ніж 2,5 мм.
Мінімальна товщина зовнішнього гумового шару рукавів має бути щонайменше 0,9 мм.
ТЕХНІЧНІ ТРЕБУВАННЯ
Гумові напірні рукави з текстильним каркасом мають виготовлятися відповідно до вимог справжнього стандарту за технологічним регламентом, затвердженим у встановленому порядку.
Рукави мають складатися із внутрішнього гумового шару, одного або декількох шарів текстильного каркаса та зовнішнього гумового шару.
Рукави класу Пар-2 (X) мають мати додатково по одному шару тканини «брекер» на внутрішньому гумовому шарі та під зовнішнім гумовим шаром.
Рукави, працездатні в районах із тропічним кліматом, мають бути морозостійкими за мінус 20 °C, в районах із помірним кліматом — за мінус 35 °C, в районах із холодним кліматом — за мінус 50 °C.
Застосування рукавів класів П(VII), Пара-1(X) і Пара-2(X) в умовах холодного клімату має бути узгоджене відповідно до вимог, встановлених ГОСТ 2.124-85.
Рукави, крім класу Пара-2 (X), працездатні в районах із тропічним кліматом, мають відповідати таким групам за ГОСТ 15152-69 і категоріями розміщення за ГОСТом 15150-69:
класу Б(I) —групам I, II, III та категорії розміщення 1-5;
класів В(II), ВГ(III), Г(IV), Ш(VIII) – групи I та категорії розміщення 1-5;
класу П(VII) — групі VII та категорії розміщення 3-5;
класу Пара-1 (X) — групи I та категорії розміщення 2-5.
Рукави мають бути герметичними під час гідравлічних тисків 2Р, де Р — робочий тиск.
Граничне відхилення на випробувальний тиск до 2,0 мПа — ±10%, на випробувальний тиск від 3,2 до 4,0 МПа — ±0,2 МПа.
Рукави класу Г(IV) мають бути герметичними у разі пневматичної тиску, рівного Р.
Рукави класів Б(I), B(II), П(VII) і Ш(VIII) мають мати не менш ніж триразовий запас міцності у разі розриву гідравлічним тиском, а рукави класів ВГ(III), Г(IV), Пара-1(X) і Пара-2(X) — не менш ніж п'ятикратний.
Рукави класів Б(I) мають бути оливобензостійкими. Збільшення маси гум внутрішнього шару рукавів після витримки в бензині марки БР-1 або БР-2 (ГОСТ 443-76) за (23± ±2 °C упродовж (24+0-2) год не має бути більш ніж 20%.
Рукави класів В(II) і Ш(VIII) мають бути кислото-лужностійкими. Збільшення маси гум внутрішнього шару рукавів після витримки у 20%-му розчині сірчаної кислоти (ГОСТ 4204-77) за (70±2) °C упродовж (24+0-2) год не має бути більш ніж 6%.
Рукави класів ВГ (III) мають бути стійкими до гарячої води, зміна відносного подовження у разі розриву зразка з внутрішнього гумового шару після впливу гарячої води за 100 °C упродовж (6,0±0,2) год має бути ±10%.
Рецептура гумової суміші внутрішнього шару рукавів класу П(VII) має бути затверджена Міністерством охорони здоров'я СРСР, відповідати гігієнічним вимогам і не викликати виражених змін органолептичних властивостей, що стикаються модельних сред. Зміна маси гуми внутрішнього шару рукавів після впливу модельних середовищ за температури (20 ±3) °C упродовж не менш ніж 1 год не має перевищувати зазначеного в табл. 6.
Таблиця 6.
Модельне середовище |
Зміна маси гуми, %, не більш ніж |
Етиловий спирт за ГОСТ 5962-67 або за ГОСТ 18300-87, 60%-й розчин |
±2 |
Молочна кислота за ГОСТ 490-79, 6,3%-й розчин |
±1 |
Лимонна кислота за ГОСТ 3652-69, 3%-й розчин |
+3 |
Примітка. Під час випробування не має бути видимих змін (колір, опалесценція, осад) модельних середовищ.
Міцність зв'язку внутрішнього та зовнішнього шарів гуми з текстильним каркасом рукавів класів Б(II), ВГ(III), Г(1V), П(VII) і Ш(VIII)) має бути не менш ніж 1,0 •103 Н/м (1,0 кгс/см) і класів Пара-1 (X) і P-2 (X) — не менш ніж 1,5•103 Н·м,5 кг/см).
Для рукавів, яким присвоєно державну значку якості, міцність зв'язку рукавів класів В(II), ВГ(III), Ш(VIII) має бути не менш ніж 1,5•103 Н/м (1,5 кгс/см), класів Б(I), Г(IV), П(VII) — не менш ніж 1,25 •103 Н/м (1,25 кг/см).
Кінці рукавів мають витримувати без розриву розтягнення в радіальному напрямку не більш ніж 5% фактичного розміру внутрішнього діаметра рукавів, значення гарантується конструкцією рукава.
Рукави мають бути гнучкими. Мінімальний радіус вигину під час експлуатації з внутрішнім діаметром (d) від 12 до 32 мм включно — 12 d, від 38 до 50 мм включно — 15 d, від 60 і вище — 20 d.
За зазначеного радіуса вигину зміна зовнішнього діаметра має бути не більш ніж 10% фактичного зовнішнього діаметра рукава.
Для виготовлення рукавів мають застосовуватися тканини за ГОСТ 9857-70. Допускається застосування інших тканин, що забезпечують відповідність рукавів вимогам справжнього стандарту, водночас для рукавів класу Б(I) на робочий тиск до 0,63 МПа (6,3 кгс/см2) включно з показником розривного навантаження тканини має бути не нижче, ніж тканини Р-2, і на робочий тиск більш ніж 0,63 МПа (6,3 кгс/см2), не нижчий, ніж для тканини Р-3.
Таблиця 7.
Найменування показника |
Норма для гуми, що застосовується |
для виготовлення рукавів класу |
Метод випробування |
||||||
Б(I), В(II) ВГ(II), Г(IV), Пар-1(Х) |
П(VII) |
Ш(VIII) |
Пар-2(Х) |
Б(I), В(II) ВГ(II), Г(IV) |
П(VII) |
Ш(VIII) |
Пар-1(Х) |
||
для помірного та тропічного клімату |
для помірного та холодного клімату |
для холодного клімату |
|||||||
1. Послову міцність під час розтягування, МПа (кгс/см2), не менш ніж |
5,5 (55) |
4,5 (45) |
9,0 (90) |
7,0 (70) |
8,5 (85) |
4,5 (45) |
9,0 (90) |
5,5 (55) |
За ГОСТ 270-75, на зразках типу I або II |
2. Порівняно подовження у разі розриву, %, не менш ніж |
250 |
200 |
250 |
400 |
250 |
200 |
250 |
250 |
За ГОСТ 270-75, на зразках типу I або II |
3. Твердість за Шором, А, умовні одиниці |
55-70 |
40-60 |
60-75 |
50-65 |
55-70 |
40-60 |
60-75 |
55-70 |
За ГОСТ 263-75 |
5. Зміна відносного подовження після старіння в повітрі за (100±0,3) °C упродовж (24±1,0) год, у межах не менш ніж |
От -50 до +13 |
-50 |
От -50 до +5 |
От -35 до +5 |
От -50 до +13 |
-50 |
От -50 до +5 |
От -35 до +5 |
За ГОСТ 9.024-74 |
6. Опір стирання, Дж/мм3 (кгс•м/см3), не менш ніж |
- |
- |
7,15 (715) |
- |
- |
- |
- |
- |
За ГОСТ 426-77 |
Гумові шари рукавів мають бути однорідними в розрізі та не мають мати порожнечі, розшарування й тріщин.
Поверхня внутрішнього шару рукавів має бути без складок, пористості, бульбашок і тріщин.
Вмикання більш ніж 0,3 мм не допускаються.
На внутрішньому шарі рукавів внутрішнім діаметром 100 мм і більше допускається нерозмальцьований шов заввишки не більш ніж 1 мм без розшарування.
Зовнішня поверхня рукавів має бути без бульбашок і зривів гумового шару.
Пролежні та вм'ятини завдовжки понад 300 мм, завглибшки понад 1,0 мм на відстані менш ніж 100 мм від торців, у кількості понад три на довжину рукава, складки заввишки понад 0,8 мм і завдовжки понад 50 мм у кількості більш ніж на 1 м рукава не допускаються. Відхилення від круглості не мають виходити за межі допуску на зовнішній діаметр.
Допускаються відбитки від крайок і складок бинта, а також незальцьований шов зовнішнього гумового шару без розшарування по всій довжині рукава.
Гуми, що застосовуються для виготовлення внутрішнього гумового шару рукавів, за фізико-механічними показниками мають відповідати нормам, зазначених у табл. 7
Параметри | |
---|---|
Тип | Гумові напірний |
Каркас | Текстильний |
ГОСТ | 18698-79 |
- Ціна: Ціну уточнюйте
- Спосіб упаковки: Довжина бухти від 4 до 20 метрів, залежно від діаметра рукава. Наявність на складі, довжина бухти та ціну можна уточнити в менеджерів телефонами або відправити заявку на ел. пошту 7563670@gmail.com
- В наявності
- Тільки оптом
Рукав напірний Г-16-1,6 ГОСТ 18698-79
Ціну уточнюйте
Мінімальна сума замовлення на сайті — 1500 грн
- +380 (68) 278-83-11Kyivstar
- +380 (63) 774-71-30Lifecell
- +380 (50) 217-73-55Vodafone
- +380 (68) 278-83-11VIBER
