Стопорне кільце зовнішнє А15 ГОСТ 13942-86, DIN 471, фото 2
Стопорне кільце зовнішнє А15 ГОСТ 13942-86, DIN 471, фото 3
Стопорне кільце зовнішнє А15 ГОСТ 13942-86, DIN 471, фото 2
Стопорне кільце зовнішнє А15 ГОСТ 13942-86, DIN 471, фото 2
Стопорне кільце зовнішнє А15 ГОСТ 13942-86, DIN 471, фото 3
Опис
Характеристики
Інформація для замовлення

Стопорні кільця зовнішні ГОСТ 13942-86, DIN 471

Стопорні кільця  широко застосовуються в механічних вузлах для закріплення підшипників на осях і півосях, для фіксації осей, важелів і тяг, у конструкціях пальців поршневих, диференціалів, під час закріплення шестернів.

Стопорні кільця діляться на:

– зовнішні — встановлюється на вал ГОСТ 13942-86, DIN 471

— внутрішні — встановлюється в отвір ГОСТ 13943-86, DIN 472.

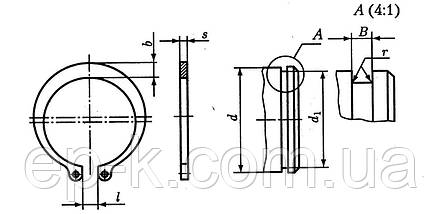

Форма стопорного кільця — ексцентрична.  Зовнішня та внутрішня кільця кільця мають два різні центри для цих двох кіл, і в такий спосіб центр зовнішнього обводу зміщений щодо внутрішнього кола — є ексцентрик, тобто зміщення. Такі кільця мають нерівномірну ширину по колу кільця — розміри регламентуються за ГОСТ13942-86, ГОСТ13943-86, DIN 471, DIN 472.

Як визначити розмір зовнішнього кільця

Позначення зовнішнього кільця — це умовний діаметр d, діаметр вала вказаний в 1 стовпчику в таблиці. Розмір у вільному стані — це внутрішній діаметр кільця d2, вказаний у 2-му й 3-му стовпчику в таблиці. Позначення відрізняється від розміру кільця у вільному стані — внутрішній діаметр зовнішнього кільця у вільному стані менше, ніж найменування.

Типорозміри кілець стопорних ексцентричних для вала за ГОСТ 13942-86



На валу та в отворі в корпусі виготовляють спеціальні проточування — канавки для встановлення стопорних кілець. Монтаж і демонтаж стопорних кілець здійснюється за допомогою спеціального інструменту — кліщів, щипців або знімачів. Залежно від виробника інструмента, він може мати різну конструкцію та розміри.

Зовнішнє кільце встановлюється на осі та вали. За допомогою кліщів зовнішнє кільце розширюють до розміру трохи більшого, ніж діаметр вала, і одягають або знімають із вала (осі). Водночас кільце, маючи пружинні властивості, повертається до свого початкового стану, щільно обтискаючи канавку на валу.

Різниця між Євро стандартом DIN і вітчизняним стандартом ГОСТ стопорними кільцями

Різниця між кільцями стопорними згідно з ГОСТ і згідно з DIN полягає в невідповідності товщини кілець у деяких типорозмірах. Хоча стандарти майже повторюють один одного, проте є деякі типорозміри кілець, аналогів яких в іншому стандарті немає.

Порівняльна таблиця типорозмірів стопорних кілець за товщиною ГОСТ 13942-86 і DIN 471



Основні атрибути
Тип стопорного кільцяВнутрішнє
Матеріал кільцяПружинна сталь
СтанНовий
  • Ціна: 4 ₴
  • Мінімальне замовлення: 50 шт.
  • Спосіб упаковки: Залежно від розміру кільця упаковані по 1, 10, 50 і 100 штук, залежно від розміру. Наявність на складі, кількість у пакованні та ціну можна уточнити в менеджерів телефонами або відправити заявку на ел. пошту 7563670@gmail.com
  • В наявності
  • Тільки оптом

Стопорне кільце зовнішнє А15 ГОСТ 13942-86, DIN 471

4 ₴

Мінімальне замовлення — 50 шт.

Мінімальна сума замовлення на сайті — 1500 грн
