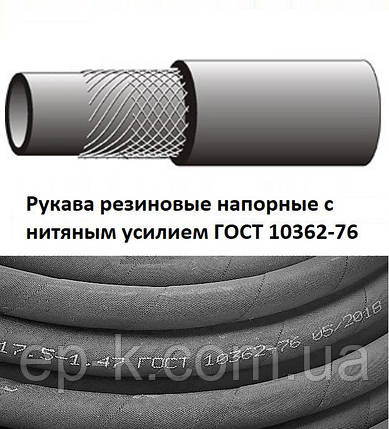

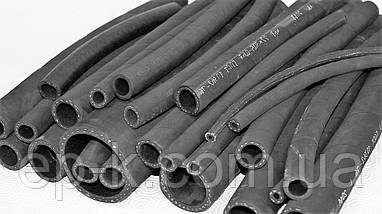

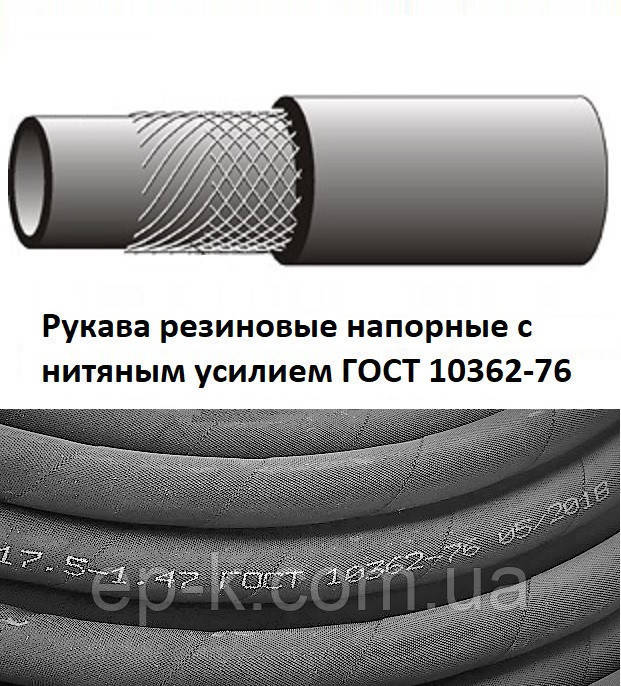

Рукави гумові напірні з нитяним посиленням ГОСТ 10362-76
Застосовуються як гнучкі трубопроводи для подавання під тиском бензину авіаційного, бензину автомобільного, палива реактивного, палива дизельного, оливи на нафтовій основі, мастила рідин, мастила солідолу жирового, води, рідини охолоджувальної низькозамерзальну, слабких розчинів неорганічних кислот і лугів (до 20%), крім азотної кислоти. Рукави працездатні з такими робочими середовищами та температурним інтервалом у табл. 1.
Таблиця 1.
Робоче середовище |
Температура робочого середовища, 0З |
Бензини авіаційні та автомобільні |
От -50 до +70 |
Топлювання реактивне та дизельне |
От -50 до +70 |
Олії на нафтовій основі |
До +100 |
Мастило рідинне |
От -50 до +100 |
Повітря |
От -50 до +60 |
Гази нейтральні (інертні) |
|
Вода |
До +120 |
Рідина охолоджувальна низькозамерзаюча |
Від -60 до +120 |
Слабкі розчини неорганічних кислот, лугів (до 20%-ї концентрації), крім азотної кислоти |
От -50 до +50 |
Примітки:
1. Допускається застосовувати рукави в опалювальних системах із температурою повітря до плюс 90 °C.
2. Застосування рукавів в інших умовах експлуатації має бути узгоджене в установленому порядку.
Приклад умовного позначення:
Рукав 20 х 30 — 1,0 за ГОСТом 10362-76,
де:
20 - внутрішній діаметр рукава (мм);
30 — зовнішній діаметр рукава (мм);
10 — робочий тиск (Атм);
Рукави мають бути герметичними під час гідравлічних випробувальних тисків, рівною (2Р+10-0), де Р — робочий тиск
Рукави мають витримувати гідравлічний випробувальний тиск не менш ніж:
ЗР — для рідких робочих середовищ;
5Р — для повітря та інших газів, де Р — робочий тиск
Міцність зв'язку внутрішнього та зовнішнього шарів гуми з нитковим каркасом має бути не менш ніж 15 Н/см (1,5 кгс/см).
Рукави мають бути гнучкими. Мінімальний радіус вигину рукавів під час експлуатації має відповідати нормам, зазначених у табл. 2.
Таблиця 2.
Внутрішній діаметр |
Мінімальний радіус вигину |
До 25 |
8 внутрішніх діаметрів |
Зміна зовнішнього діаметра рукавів за мінімального радіуса вигину не має бути більш ніж 10% від фактичного зовнішнього діаметра рукава. Кінці рукавів мають витримувати розтягнення в радіальному напрямку без тріщин, розривів і розшарувань відповідно до норм, зазначених у табл.3.
Таблиця 3.
Внутрішній діаметр, мм |
Розтягнення, %, не більш ніж |
До 8 |
20 |
Зміна маси зразків гуми внутрішнього гумового шару рукавів після впливу рідини Б за ГОСТ 9.030. упродовж (24+0-2год за температури (23±3) °C не має бути більш ніж 35%.
Зміна маси зразків гуми внутрішнього гумового шару рукавів після впливу стандартної нафтової олії СЖР-3 упродовж (24+0-2год за температури (125±2) °C не має бути понад 45%.
Нитки, що застосовуються для виготовлення рукавів, мають відповідати вимогам нормативно-технічної документації, затвердженої в встановленому порядку.
За фізико-механічними показниками гуми, що застосовуються для виготовлення рукавів, мають відповідати нормам, зазначеним у табл. 5.
Поверхня внутрішнього гумового шару рукавів має бути гладкою, без складок, пористості, бульбашок і тріщин.
Допускаються відбитки від дорн і сліди антиадгезиву.
Поверхня зовнішнього гумового шару рукавів має бути без бульбашок, оголених ділянок ниткового каркаса, відшарувань. Допускаються відбитки кипра та складок бинтовної тканини, заглиблення від крайок бинтовної стрічки, наявність ворсу від бинта залишки ниток від бінтовної тканини, відбитки малюнка ниток каркаса, сліди шва зовнішнього шару без відшарувань, вм'ятини, нерівності в межах допуску на зовнішній діаметр, відбитки малюнка обплетення та затікання гуми зовнішнього шару в проміжки між потоками.
На поверхні рукавів без зовнішнього гумового шару допускаються:
нещільність потоків обплетення, що визначається як відстань між двома рядами, що лежать потоками, не більш ніж 3 мм для рукавів зовнішнім діаметром до 20 мм включно та не більш ніж 4 мм для рукавів зовнішнім діаметром понад 20 до 40 мм включно;
ослаблення або затягування одного потоку на зовнішньому обплетенні по довжині рукава, рівні кроку обплетення.
Торці рукавів мають бути перпендикулярні до осі рукава. Відхилення від перпендикулярності не має бути більш ніж 5°.
Допускається уточнення зовнішнього вигляду рукавів за допомогою контрольних зразків, затверджених у встановленому порядку.
Таблиця 4.
Найменування показника |
Норма для гум |
Метод випробування |
|||
Рукави для районів із холодним кліматом |
Рукави для районів із помірним і тропічним кліматом |
||||
Зовнішній шар |
Внутрішній шар |
Зовнішній шар |
Внутрішній шар |
||
Посоловна міцність під час розтягування, МПа, не менш ніж |
9,0 |
8,0 |
8,5 |
8,0 |
За ГОСТ 270 зразок I та II завтовшки (2,0±0,2) мм |
Порівняно подовження у разі розриву, %, не менш ніж |
250 |
170 |
250 |
200 |
Те саме |
Зміна відносного подовження після старіння в повітрі за температури (70±1) °C упродовж (72±2), % |
+10 |
+10 |
+10 |
+10 |
За ГОСТ 9.024, метод 1 |
Твердість за Шором А, одиниці |
55-70 |
65-80 |
55-75 |
60-75 |
За ГОСТ 263 |
Зміна умовної міцності під час старіння в повітрі за температури (70±1) °C упродовж (72±2), % |
±25 |
±25 |
±25 |
±25 |
Параметри | |
---|---|
Тип | Гумовий напірний |
Каркас | Нитяна оплетка |
ГОСТ | 10362-76 |
- Ціна: Ціну уточнюйте
- Спосіб упаковки: Довжина бухти від 10 до 100 метрів, залежно від діаметра рукава. Наявність на складі, довжина бухти та ціну можна уточнити в менеджерів телефонами або відправити заявку на ел. пошту 7563670@gmail.com
- В наявності
- Тільки оптом
Рукав напірний 45х56-1,0 ГОСТ 10362-76
Ціну уточнюйте
