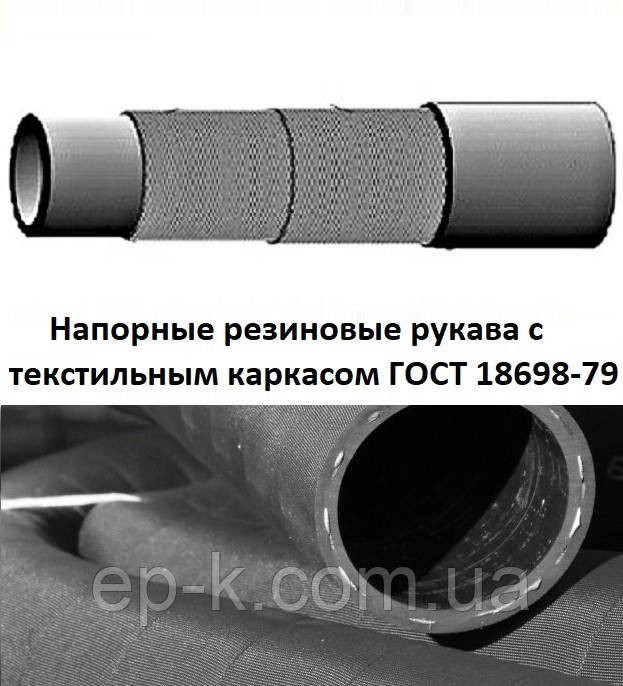

Рукава напірні гумові з текстильним каркасом ГОСТ 18698-79

Справжній стандарт поширюється на рукава напірні гумові з текстильним каркасом, що застосовуються в якості гнучких трубопроводів для подачі під тиском рідин, насиченої пари, газів і сипких матеріалів у районах холодного, помірного і тропічного клімату.
Стандарт не поширюється на рукави для газового зварювання та різання металів, рукава для автомобілів, тракторів та сільськогосподарського машинобудування і на рукави спеціального призначення.

Приклад умовного позначення:
Рукав Б (I)– 10 – 50 – 64 ГОСТ 18398-79,
де:
Б(I) – клас (робоче середовище – бензини, гас, мінеральні масла на нафтовій основі);
10 – робочий тиск (кгс/см2);
50 – внутрішній діаметр (мм);
64 – зовнішній діаметр (мм);

Рукава - для подачі води
Рукава ВГ - для подачі гарячої води
Рукава ПАР - для подачі пари
Рукава Б - для подачі бензину
Рукава Ш - для подачі абразивних матеріалів
Рукава П - для подачі харчових речовин
Рукави Г - для подачі повітря

ОСНОВНІ ПАРАМЕТРИ І РОЗМІРИ

В залежності від призначення напірні рукави поділяються на класи, зазначені в табл. 1.
Основні розміри рукавів в залежності від робочого тиску для рукавів класів Б(I), В(II) і П(VII) повинні відповідати зазначеним у табл. 2, для рукавів класів ВГ(III), Р(IV) – в табл. 3, для рукавів класу Ш(VIII) – в табл. 4, для рукавів класів Пар-I(X), Пар-2(Х) – в табл. 5.

Таблиця 1.

Таблиця 2. Розміри в мм РУКАВА КЛАСІВ Б(I), В(II) і П(VII)

Продовження табл. 2. Розміри в мм

Примітки:

1. Рукава внутрішній діаметр яких зазначений у дужках, при новому проектуванні не застосовують.
2. Рукававнутренним діаметром (65,00) і (75,00) мм, виготовлені із застосуванням безуточных тканин підвищеної міцності, повинні мати зовнішній діаметр відповідно не більше 85 і 96 мм для всіх класів і тисків.

Таблиця 3. Розміри в мм РУКАВА КЛАСІВ ВГ(III), Р(IV)

Примітки:
1. Рукава, внутрішній діаметр коротых вказаний в дужках, при новому проектуванні не застосовують.
2. Рукава внутрішнім діаметром (65,00) мм, виготовлені із застосуванням безуточных тканин підвищеної міцності, повинні мати зовнішній діаметр (84,00±3,00) мм для всіх класів і тисків.

Таблиця 4. Розміри в мм РУКАВА КЛАСУ Ш(VIII)

Примітки: 1. Рукава, внутрішній діаметр яких зазначений у дужках, при новому проектуванні не застосовують.
2. Рукава внутрішнім діаметром (65,00) і (75,00) мм, виготовлені із застосуванням тканин підвищеної міцності, повинні мати зовнішній діаметр відповідно (84,00±3,00) мм і (94,00±3,00) мм для всіх тисків.

Таблиця 5. Розміри в мм РУКАВА КЛАСІВ Пар-1(Х) і Пар-2(Х) (з бавовняною тканиною)

Примітка. Рукава, внутрішній діаметр яких зазначений у дужках, при новому проектуванні не застосовують.
Довжина рукава встановлюється за узгодженням виготовлювача зі споживачем. Мінімальна довжина рукава повинна бути не менше 1 м, максимальна довжина не більше 20 м.
Допускається поставляти рукава загальним метражем. Граничні відхилення по довжині рукавів не повинні перевищувати, мм:
±50 – при довжині рукавів до 5 м включно,
± 100 – » » » св. 5 до 10 м включно.
± 150 – » » » св. 10 м.
Різнотовщинність стінок рукавів внутрішнім діаметром до 50 мм не повинна бути більше 1 мм, понад 50 мм – більше 1,5 мм (крім місць розташування напуску).
У місцях напуску допускається додаткове потовщення, рівну товщині наклеюється частини.
Мінімальна товщина внутрішнього гумового шару рукавів класів Б(I), В(II), ВГ(III), Р(IV), П(VII) і Пар-1(X) повинна бути не менше 1,5 мм, класів Ш(VIII) і Пар-2(X) – не менше 2,5 мм.
Мінімальна товщина зовнішнього гумового шару рукавів повинна бути не менше 0,9 мм

ТЕХНІЧНІ ВИМОГИ

Гумові напірні рукави з текстильним каркасом повинні виготовлятися у відповідності з вимогами цього стандарту за технологічним регламентом, затвердженим в установленому порядку.
Рукави повинні складатися з внутрішнього гумового шару, одного або декількох шарів текстильного каркаса і зовнішнього гумового шару.
Рукава класу Пар-2(X) повинні мати додатково по одному шару тканини «брекер» на внутрішньому гумовому шарі і під зовнішнім гумовим шаром.
Рукави працездатні в районах з тропічним кліматом, повинні бути морозостійкими при мінус 20°С, в районах з помірним кліматом – при мінус 35°С, в районах з холодним кліматом – при мінус 50°С.
Застосування рукавів класів П(VII), Пар-1(X) і Пар-2(Х) в умовах холодного клімату повинне бути погоджене відповідно з вимогами, встановленими ГОСТ 2.124-85.
Рукава, крім класу Пар-2(X), працездатні в районах з тропічним кліматом, повинні відповідати наступним групам по ГОСТ 15152-69 і категоріями розміщення по ГОСТ 15150-69:
класу Б(I) -груп I, II, III і категорії розміщення 1-5;
класів(II), ВГ(III), Р(IV), Ш(VIII) – I групі і категорії розміщення 1-5;
класу П(VII) – VII групі і категорії розміщення 3-5;
класу Пар-1(X) – I групі і категорії розміщення 2-5.
Рукави повинні бути герметичні при гідравлічному тиску 2Р, де Р – робочий тиск.
Граничне відхилення на випробувальний тиск до 2,0 мПа – ±10%, на випробувальний тиск від 3,2 до 4,0 МПа – ±0,2 МПа.
Рукава класу М(IV) повинні бути герметичними при пневматичному тиску, що дорівнює Р.
Рукава класів Б(I), B(II), П(VII) і Ш(VIII) повинні мати не менш ніж триразовий запас міцності при розриві гідравлічним тиском, а рукава класів ВГ(III), Р(IV), Пар-1(X) і Пар-2(X) – не менше ніж п'ятикратний.
Рукава класів Б(I) повинні бути маслобензостійкими. Збільшення маси гум внутрішнього шару рукавів після витримки в бензині марки БР-1 або БР-2 (ГОСТ 443-76) при (23± ±2)°С протягом (24⁺⁰_-2) ч не повинно бути більше 20%.
Рукава класів(II) і Ш(VIII) повинні бути кислото-лугостійкими. Збільшення маси гум внутрішнього шару рукавів після витримки в 20%-ном розчині сірчаної кислоти (ГОСТ 4204-77) при (70±2) °С протягом (24⁺⁰_-2) ч не повинно бути більше 6%.
Рукава класів ВГ(III) повинні бути стійкими до гарячій воді, зміна відносного подовження при розриві зразка з внутрішнього гумового шару після гарячої води при 100°С протягом (6,0±0,2) год повинно бути ±10%.
Рецептура гумової суміші внутрішнього шару рукавів класу П(VII) повинна бути затверджена Міністерством охорони здоров'я СРСР, відповідати гігієнічним вимогам і не викликати виражених змін органолептичних властивостей дотичних модельних середовищ. Зміна маси гуми внутрішнього шару рукавів після впливу модельних середовищ при температурі (20±3)°С протягом не менше 1 год не повинна перевищувати зазначеного в табл. 6.

Таблиця 6.

Примітка. При випробуванні не повинно бути видимих змін (колір, опалесценція, осад) модельних середовищ.
Міцність зв'язку внутрішнього і зовнішнього шарів гуми з текстильним каркасом рукавів класів Б(I), В(II), ВГ(III), Р(1V), П(VII) і Ш(VIII) повинна бути не менше 1,0•103 Н/м (1,0 кгс/см) і класів Пар-1 (X) і Пар-2 (X) – не менше 1,5•103 Н/м (1,5 кгс/см).
Для рукавів, яким присвоєно державний Знак якості, міцність зв'язку рукавів класів(II), ВГ(III), Ш(VIII) повинна бути не менше 1,5•103 Н/м (1,5 кгс/см), Б класів(I), Р(IV), П(VII) – не менше 1,25•103 Н/м (1,25 кгс/см).
Кінці рукавів повинні без розриву витримувати розтягування в радіальному напрямку не більше 5% фактичного розміру внутрішнього діаметра рукавів, значення гарантується конструкцією рукава.
Рукави повинні бути гнучкими. Мінімальний радіус вигину при експлуатації з внутрішнім діаметром (d) від 12 до 32 мм включно – 12 d, від 38 до 50 мм включно – 15 d, від 60 і вище – 20 d.
При вказаному радіусі вигину зміна зовнішнього діаметра повинно бути не більше 10% фактичного зовнішнього діаметру рукава.
Для виготовлення рукавів повинні застосовуватися тканини за ГОСТ 9857-70. Допускається застосування інших тканин, що забезпечують відповідність рукавів вимогам цього стандарту, при цьому для рукавів класу Б(I) на робочий тиск до 0,63 МПа (6,3 кгс/см2) включно показник розривного навантаження тканини повинен бути не нижче, ніж тканини Р-2, і на робочий тиск понад 0,63 МПа (6,3 кгс/см2) не нижче, ніж для тканини Р-3.

Таблиця 7.

Гумові шари рукавів повинні бути однорідними в розрізі і не повинні мати порожнеч, розшарувань і тріщин.
Поверхня внутрішнього шару рукавів повинна бути без складок, пористості, міхурів і тріщин.
Включення більш 0,3 мм не допускаються.
На внутрішньому шарі рукавів внутрішнім діаметром 100 мм і більше допускається неразвальцованный шов висотою не більше 1 мм без розшарування.
Зовнішня поверхня рукавів повинна бути без бульбашок і зривів гумового шару.
Пролежни и вмятины длиной более 300 мм, глубиной более 1,0 мм на расстоянии менее 100 мм от торцов, в количестве более трех на длину рукава, складки высотой более 0,8 мм и длиной более 50 мм в количестве более одной на 1 м рукава не допускаются. Отклонения от круглости не должны выходить за пределы допуска на наружный диаметр.
Допускаются отпечатки от кромок и складок бинта, а также незавальцованный шов наружного резинового слоя без расслоения по всей длине рукава.
Гуми, застосовувані для виготовлення внутрішнього гумового шару рукавів, по фізико-механічним показникам повинні відповідати нормам, зазначеним у табл. 7
