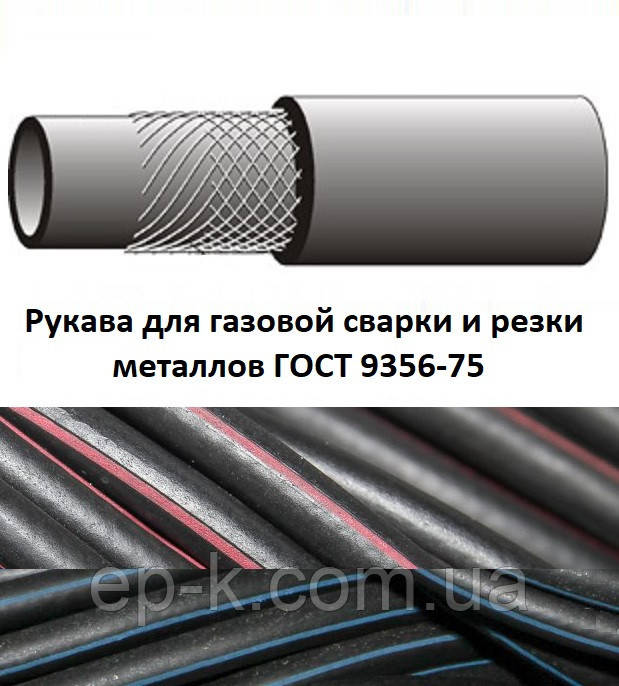

Рукави гумові для газового зварювання та різання металів ГОСТ 9356-75



Справжній стандарт поширюється на гумові рукави з нитковим каркасом, що застосовуються для подавання під тиском ацетилену, міського газу, пропану, бутану, рідкого палива та кисню до приладів для газового зварювання та різання металів.
Рукави працездатні в районах із помірним і тропічним кліматом за температури навколишнього повітря від мінус 35 до плюс 70 °C і в районах із холодним кліматом за температури від мінус 55 до плюс 70 °C.




Приклад умовного позначення:
Рукав кисневий I — 9,0 – 0,63 ГОСТ 9356-75,
де:
I – клас;
9,0 — внутрішній діаметр (мм);

0,63 — робочий тиск (МПа).



КЛАСИ, ОСНОВНІ ПАРАМЕТРИ І РОЗМІРИ

Залежно від призначення гумові рукави для газового зварювання та різання металів поділяють на такі класи:
I — для подавання ацетилену, міського газу, пропану та бутану за тиском Р 6,3 кгс/см2 (0,63 МПа);
II — для подавання рідкого палива: бензину А-72 за ГОСТ 2084-77, уайт-спіриту за ГОСТ 3134-78; гасину або їх суміші під тиском Р 6,3 кгс/см2 (0,63 МПа);
III — для подавання кисню під тиском Р 20 кгс/см2 (2 МПа), 40 кгс/см2 (4 МПа).
1.2. Основні розміри та мінімальний радіус вигину рукавів мають відповідати зазначеному в табл. 1.



Таблица1. Розміри мм

Робочий тиск, МПа (кгс/см2) Внутрішній діаметр Зовнішній діаметр Маса 1 м, г (правильна) Мінімальний радіус вигину
Номнн. Пред. откл. Номін. Пред. откл.
0,63 (6,3)
2,00 (20,0)
6,38,0
9,0
10,0
12,0
12,5
16,0
+ 0,2
-0,8
±0,5
±0,5
±0,5
±1,0
±1,0
±1,0
13,016,0
18,0
19,0
22,5
23,0
26,0
±0,5±1,0
±1,0
±1,0
±1,0
±1,0
±1,0
140190
240
260
360
370
430
6080
90
100
120
120
160
4,00 (40,0) 6,38,0 +0,2
-0,8
±0,5
16,019,5 ±1,0±1,0 260420 6080

Рукави мають бути завдовжки 10, 14 м або кратної довжини. Довжина рукавів для подавання кисню під тиском 4,0 МПа (40 кгс/см2) має бути не більш ніж 10 м.
Граничне відхилення за довжиною не має перевищувати ±1%. За узгодженням між виробником і споживачем допускається виготовляти рукави іншими довжинами.
Відхилення від некруглості рукавів не має бути граничніших відхилень зовнішніх діаметрів, зазначених у табл. 1.
Різнотовщина стінок рукавів не має бути більш ніж 0,5 мм.

ТЕХНІЧНІ ТРЕБУВАННЯ

Рукави для газового зварювання та різання металів мають виготовлятися відповідно до вимог справжнього стандарту за технологічним регламентом, затвердженим у встановленому порядку.
Рукави мають складатися з внутрішнього гумового шару, ниткового каркаса з бавовняного волокна або на основі непроживних і просочених хімічних волокон і зовнішнього гумового шару. Застосування бавовняного волокна допускається до 01.01.87.
Залежно від призначення зовнішній шар рукава має бути такого кольору:
червоний — рукави класу I для ацетилену, міського газу, пропану та бутану;
жовтий — рукави класу II для рідкого палива;
синій — рукави класу III для кисню.
Допускається зовнішній шар чорного кольору для рукавів усіх класів, працездатних у районах із тропічним і холодним кліматом, а також позначення класу рукава двома гумовими кольоровими смугами на зовнішньому шарі для всіх кліматичних районів або групами з двох примикальних один до одного рифів або рисунок (канавок).
Висота рифів або глибина рисок — від 0,2 до 0,3 мм, ширина рифів або рисунок — від 0,4 до 0,5 мм. Відстань між групами рифів або рисок — від 3 до 4 мм. Рукави класу I позначаються одиночною групою рифів або рисок, рукави класу II — двома групами рифів або рисунок, рукави класу III — трьома групами рифів або рисок.
На рукава класу III для подавання кисню під тиском 4 МПа (40 кга/см2) із зовнішнім шаром чорного кольору позначення класу рукавів у формі кольорових смуг або рифів і рисок не наноситься.
Рукави, працездатні в районах із тропічним кліматом, мають відповідати групі II класів А, Н або П за ГОСТ 15152-69.
Рукави, працездатні в районах із помірним і тропічним кліматом, мають бути морозостійкими за температури мінус 35 °C.
Рукави, працездатні в районах із холодним кліматом, мають бути морозостійкими за температури мінус 55 °C.
Рукави всіх класів мають бути герметичними під час гідравлічному тиску, рівно 2Р, де Р — значення робочого тиску в кгс/см2 (МПа)
Рукави мають мати не менш ніж триразовий запас міцності у разі розриву гідравлічним тиском.
Рукави II класу мають бути бензостійкими. Зміна маси гуми внутрішнього шару рукавів після впливу об'ємної суміші 70% ізооктану (ГОСТ 12433-83) і 30% толуолу (ГОСТ 5789-78, ГОСТ 14710-78) упродовж (24±1) год за температури (23±2 °C не мають бути більш ніж 40%.
Міцність зв'язку між елементами рукава має бути не менш ніж 2,0 кН/м (2,0 кгс/см). Допускається міцність зв'язку між елементами рукава1 з непроживних ниток на основі хімічних волокон не менш ніж 1,5 кН/м (1,5 кгс/см).
Рукави з непроживних ниток на основі хімічних волокон позначають буквою Н.
Кінці рукавів мають витримувати без розриву! розтягнення в радіальному напрямку під час надягання на відповідний ніпель за ГОСТ 1078-81. Кінці рукавів із внутрішнім діаметром 8 і 10 мм мають витримувати без розриву розтягнення до 30% від фактичного внутрішнього діаметра рукава.
Рукави мають бути гнучкими. Зміна зовнішнього діаметра рукава за мінімального радіуса вигину не має бути більш ніж 10% фактичного розміру зовнішнього діаметра рукава.
Нитки, що застосовуються для виготовлення рукавів, мають відповідати вимогам технічної документації, затвердженої у встановленому порядку.
Гуми, що застосовуються для виготовлення рукавів, за фізико-механічними показниками мають відповідати нормам, зазначеним у табл. 2.
Поверхня внутрішнього гумового шару має бути без складок, пористості, бульбашок і тріщин.



Таблиця 2.

Найменування показника Норма для гум Метод випробування
внутрішнього шару зовнішнього шару
Помірний клімат Тропічний клімат Холодний клімат Помірний клімат Тропічний клімат Холодний клімат
1. Посоловна міцність під час розтягування, МПа (кгс/см2), не менш ніж 5 (50) 9 (90) 7 (70) 5 (50) 9 (90) 9 (90) За ГОСТ 270-75 на зразках типу I або II товщиною (2,0±0,2) мм
2. Порівняно подовження у разі, розриву, %, не менш ніж 200 200 200 300 250 250 Те саме
3. Зміна відносного подовження у разі розриву під час старіння в повітрі за 70 °C упродовж 72 год, не більш ніж 40 30 30 40 30 30 За ГОСТ 9.024-74
4. Твердість за Шором А 55-85* 55-75 55-75 45-75* 55-75 55-70 За ГОСТ 263-75


Поверхня зовнішнього гумового шару має бути гладкою або рифленою без бульбашок, відшарувань і обголеного зон обплетення. На рукавах із рифленою поверхнею не допускаються пролежні завглибшки вище від висоти рифлення, на рукавах із гладкою поверхнею — пролежні та ризики завглибшки або заввишки більш ніж 0,5 мм.
На зовнішній поверхні рукавів для кисню на робочий тиск 4 МПа (40 кгс/см2) допускаються відбитки складок і крайок бінтовкової тканини, ворс від бинта, відбитки малюнка ниток каркаса, сліди шва зовнішнього шару без відшарувань, вм'ятин,нерівності.
Термін експлуатації рукавів встановлюється один рік шість місяців.



Основні
ТипГумові напірний
КаркасНитяна оплетка
ГОСТГОСТ 9356-75
  • Ціна: від 21 ₴/м
  • Спосіб упаковки: Довжина бухти від 50 до 100 метрів, залежно від діаметра рукава. Наявність на складі, довжина бухти та ціну можна уточнити в менеджерів телефонами або відправити заявку на ел. пошту 7563670@gmail.com
  • В наявності
  • Оптом і в роздріб

Рукави гумові для газового зварювання та різання металів ГОСТ 9356-75

від 21 ₴/м
