Підшипники кулькові радіально-упорні однорядні нероз'ємні зі скосом на зовнішньому кільці з кутом контакту α=12º

(серія 36ххх)

Підшипники кулькові радіально-упорні однорядні нероз'ємні зі скосом на зовнішньому кільці з кутом контакту α=26º

(серія 46ххх)

Підшипники кулькові радіально-упорні однорядні нероз'ємні зі скосом на зовнішньому кільці з кутом контакту α=36º

(серія 66ххх)

Підшипники кулькові радіально-упірні однорядні роз'ємні зі знімним внутрішнім кільцем із кутом контакту α=12º

(серія 1076ххх, 2076ххх)

Підшипники кулькові радіально-упорні дворядні

(серія 3056хх)

Підшипники кулькові радіально-упірні однорядні з рознімним зовнішнім кільцем із чотириточковим контактом

(серія 116ххх)

Підшипники кулькові радіально-упірні однорядні з рознімним внутрішнім кільцем із триточковим контактом

(серія 126хх)

Підшипники кулькові радіально-упірні однорядні з рознімним внутрішнім кільцем із чотириточковим контактом

(серія 176ххх)

Підшипники кулькові радіально-упірні здвоєні, зовнішні кільця звернені одна до одної широкими торцями — схема «О»

(серія 236ххх, 246хххх, 266ххх)

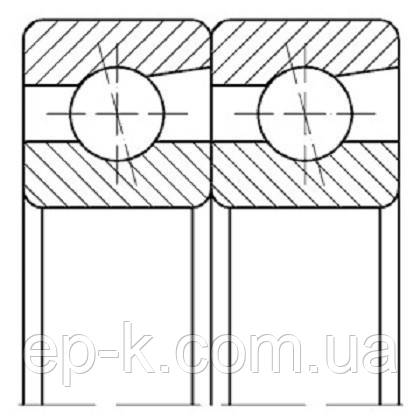

Підшипники кулькові радіально-упірні здвоєні, зовнішні кільця звернені одна до одної вузькими торцями — схема «Х»

(серія 336ххх, 346ххх, 366ххх)

Підшипники кулькові радіально-упірні здвоєні, зовнішні кільця звернені один до одного різнім'яними торцями — схема «T»

(серія 436ххх, 446ххх, 466ххх)

Підшипники кулькові радіально-упорні потрійні

 (серії 346ххВ12, 466ххВ21, 666ххВЗ)

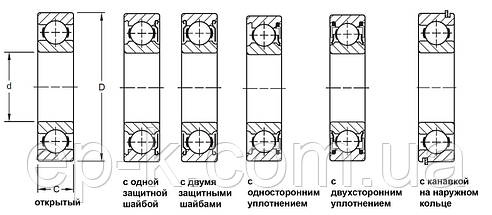

d — номінальний діаметр отвору внутрішнього кільця;

D — номінальний діаметр зовнішньої циліндричної поверхні зовнішнього кільця;

B — номінальна ширина підшипника;

r — номінальна координата монтажного фаски;

α — кут контакту.

Радіально-упорні кулькові підшипники (кулькопідшипники) призначені для сприйняття радіальних та осьових навантажень. Їх здатність сприймати осьове навантаження залежить від кута контакту, що являє собою кут між площиною центрів кульок і прямий, що проходить через центр кульки та точку торкання кульки з доріжкою кочення. Зі збільшенням кута контакту осьова вантажність зростає внаслідок зменшення радіальної.

 За швидкісними характеристиками радіально-упорні підшипники не поступаються радіальним однорядним. Збільшення кута контакту призводить до зниження частот обертання, що допускаються, і збільшення підшипниками одностороннього осьового навантаження.
Підшипники встановлюють на жорстких двоопорних валах із невеликою відстанню між опорами, а також у вузлах, де потрібне регулювання люзу в підшипниках під час монтажу або в процесі експлуатації.

Однорядний радіально — упорний кулькопідшипник сприймає радіальне й осьове навантаження, причому осьове навантаження — тільки в одному напрямку; радіально — упорний кулькопідшипник встановлюється навпроти другого підшипника, який сприймає навантаження в протилежному напрямку. Радіообладнання — упірні кулькопідшипники — нерознімні. Вони придатні для високих частот обертання. Здатність до самоустановки дуже мала.

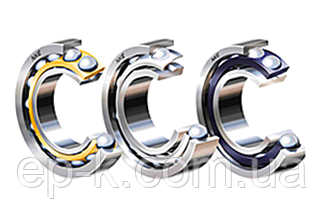

Сепаратори

Більшість радіально — упорних кулькопідшипників мають масивний сепаратор із вікнами зі склонаповненого поліаміду (текстоліт). Вони підходять для тривалих температурних впливів до 120 ^о С. Під час змащення олії присадки, що містяться в присадці, можуть призвести до скорочення терміну експлуатації сепаратора. Стара олія в умовах високих температур також може знизити довговічність сепаратора, тому необхідно дотримуватися термінів заміни оливи.

Сепаратори також можуть бути сталеві або латунні.

Підшипники в універсальному виконанні для комплектного монтажу

Ці підшипники спеціально випускаються пристосованими для встановлення в довільному порядку, з єдиною умовою — вони мають монтуватися впритул одна до одної; водночас досягається приписане значення внутрішнього осьового проміжку або рівномірне розподіл навантаження без застосування прокладок або інших подібних пристосувань.

Перекос

Однорядні радіально — упірні кулькопідшипники мають обмежену здатність компенсувати несоосість. У разі перекосів шум і вібрації підшипника помітно зростають.

Внутрішній проміжок

Внутрішній проміжок у однорядному радіальному положенні — наполегливому кулькопідшипнику встановлюється тільки після монтажу підшипника та залежить від розташування його відносно другого підшипника, за якого у вузлі організовується фіксація підшипника в протилежному напрямку.

 Мінімальне навантаження

Щоб підшипник працював задовільно, він завжди має бути під певним мінімальним навантаженням. Це особливо важливо, коли підшипники працюють за високих швидкостей, коли сили інерції кульок і сепаратора, а також тертя в мастильному матеріалі можуть мати негативний вплив на умови кочення в підшипнику та викликати прослизання кульок по доріжці кочення.

Приклади позначень за виробниками (суфікс):

Приклад позначення: підшипник виробництва «FAG» B7005Е.TPA.P4

Де: У серія шпиндельних підшипників, 7005 типорозмір (25х47х12), З кутом контакту 15⁰, ТРА текстолітовий сепаратор, Р4 клас точності за ISO. За ГОСТом аналог буде  4 – 36105 Е
