Підшипники кулькові радіальні однорядні призначені для сприйняття радіальних навантажень, а також осьових навантажень в обох напрямках, особливо у разі збільшених радіальних проміжків. Водночас осьові навантаження можуть досягати 70% невикористаної радіальної.
Підшипники мають чималу швидкість за відповідних конструкцій, матеріал сепаратора та відповідне змащування.
Радіальні кулькопідшипники фіксують положення вала щодо корпусу в обох напрямках. Не стаючи самовстановлюваними, ці підшипники допускають без зменшення довговічності лише невеликі перекоси валів у опорі (до 0,5°), величина яких залежить від внутрішніх проміжків. Водночас підшипники мають обертатися з невеликою частотою. Число конструктивних різновидів цих підшипників досить велике, і більшість їх стандартизована.
d — номінальний діаметр отвору внутрішнього кільця;
D — номінальний діаметр зовнішньої циліндричної поверхні зовнішнього кільця;
B — номінальна ширина підшипника;
r — номінальна координата монтажної фаски.
Порівняння позначень
|
|
ГОСТ позначення |
Євро позначення |
|
однорядні |
1х (примір: 17) |
60х (примір: 607) |
|
1хх (примір: 103) |
60ххх (примір: 6003) |
|
|
2х (примір: 24) |
62х (примір: 624) |
|
|
2хх(примір: 218) |
62ххх (примір: 6218) |
|
|
3хх (примір: 330) |
63ххх (примір: 6330) |
|
|
4хх (примір: 409) |
64хххх (примір: 6409) |
|
|
100008х(пример:1000085) |
68х (примір: 685) |
|
|
108xx(примір:1000810) |
618xx(примір: 61810) |
|
|
100009х (примір:1000094) |
69х(пример: 694) |
|
|
109xх (примір:1000917) |
619xx(примір: 61917) |
|
|
70001хх(пример:7000124) |
160хх(примір: 16024)
|
Підшипники кулькові радіальні однорядні призначені для сприйняття радіальних навантажень, а також осьових навантажень в обох напрямках, особливо у разі збільшених радіальних проміжків. Водночас осьові навантаження можуть досягати 70% невикористаної радіальної.
Підшипники мають чималу швидкість за відповідних конструкцій, матеріал сепаратора та відповідне змащування.
Радіальні кулькопідшипники фіксують положення вала щодо корпусу в обох напрямках. Не стаючи самовстановлюваними, ці підшипники допускають без зменшення довговічності лише невеликі перекоси валів у опорі (до 0,5°), величина яких залежить від внутрішніх проміжків. Водночас підшипники мають обертатися з невеликою частотою. Число конструктивних різновидів цих підшипників досить велике, і більшість їх стандартизована.
Для спрощення осьового кріплення підшипники можуть виготовлятися з кільцевою канавкою на зовнішньому кільці, у якій під час монтажу вставляється установне пружинне кільце.
Для спрощення та знебарвлення експлуатації виготовляють підшипники закритого типу з одноразовою закладкою мастила. Ці підшипники випускаються у двох виробленнях: із захисними металевими шайбами та гумометалевими ущільненнями. Ущільнення можуть встановлюватися також і з одного боку.

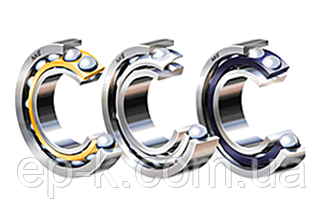

Різноманітні конструкції сепараторів радіальних кулькопідшипників. Найпоширеніший є змійкова конструкція з двох сталевих напівсепараторів, з'єднаних заклепками.
Для спеціальних умов роботи знайшли застосування масивні сепаратори з латуні, текстоліту та поліамідів.

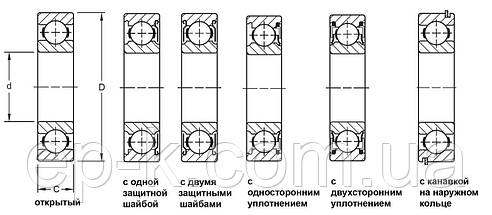

Основні конструктивні модифікації кулькових радіальних однорядних підшипників:
1. проста конструкція
|
|
ГОСТ позначення |
Евро позначення |
|
стільникова серія |
100, 101,... 172 |
6000, 6001,... 6072 |
|
двоста серія |
200, 201, … 244 |
6200, 6201, … 6244 |
|
трисота серія |
300, 301,... 332 |
6300, 6301, … 6322 |
|
чотириста серія |
405, 407, … 417 |
6405, 6407,... 6417 |
|
Мільйонна серія |
1000813, … 1000934,... |
61813,.... 61934, … |
|
7000101, …. 7000144 |
16001, …. 16044 |
2. з канавкою на зовнішньому кільці
Опис: підшипники мають канавку на зовнішньому кільці
Позначення: до тризначного підшипника простої конструкції додається pres 50
50105, … 50205, … 50305, … 50405
В євро позначення додається суфікс N
6005 N,... 6205 N,... 6305 N,... 6405 N
3. з однією захисною шайбою
Опис: кульки підшипника закриті тільки з одного боку захисною шайбою
Позначення: до тризначного підшипника простої конструкції додається pres 60
60105, … 60205, … 60305, … 60405
В євро позначення додається суфікс Z
6005 Z,...6205 Z,... 6305 Z,... 6405 Z
4. з двома захисними шайбами
Опис: кульки підшипника закриті кучерями захисними шайбами
Позначення: до тризначного підшипника простої конструкції додається pres 80
80105, … 80205, … 80305,... 80405
В євро позначення додається суфікс 2Z (іноді ZZ)
6005 2Z,... 6205 2Z,... 6305 2Z,... 6405 2Z
5. із захисною шайбою та канавкою на зовнішньому кільці
Опис: підшипники мають канавку на зовнішньому кільці й одну захисну шайбу
Позначення: до тризначного підшипника простої конструкції додається pres 150
150105, … 150205, … 150305,... 150405
В євро позначення додається суфікс ZN
6005 ZN, … 6205 ZN, … 6305 ZN, … 6405 ZN
6. з двостороннім ущільненням
Опис: кульки підшипника закриті кучерями захисними ущільненнями
Позначення: до тризначного підшипника простої конструкції додається pres 180
180105, … 180205, … 180305,... 180405
В євро позначення додається суфікс 2RS
6005 2RS,... 6205 2RS,... 6305 2RS,... 6405 2RS
7. з одностороннім ущільненням
Опис: кульки підшипника закриті тільки з одного боку захисним ущільненням
Позначення: до тризначного підшипника простої конструкції додається pres 160
160105, … 160205, … 160305,... 160405
В євро позначення додається суфікс RS
6005 RS,... 6205 RS,... 6305 RS,... 6405 RS
8. з ущільненнями та закріплювальною втулкою
9. зі сферичною посадковою поверхнею зовнішнього кільця з ущільненнями та закріплювальною втулкою
10. зі сферичною посадковою поверхнею зовнішнього кільця з ущільненнями
11. зі сферичною посадковою поверхнею зовнішнього кільця з ущільненнями на закріплювальній втулці
12. Мініатюрні підшипники кулькові радіальні однорядні
Опис: Мініатюрні кулькові радіальні однорядні підшипники
Позначення: Це підшипники двозначної серії типу
17, 18, 23, 24, …
В євро позначенні
607, 608, 623, 624, …
Мініатюрні підшипники з двостороннім ущільненням
180017, 180018, …
В євро позначенні
607 2RS, 608 2RS, …
Мініатюрні підшипники з двосторонніми захисними шайбами
80017, 80018, … 80023, 80024, …
В євро позначенні
607 2Z, 608 2Z, …623 2Z, 624 2Z, …
Сприймані навантаження й основні характеристики
|
Підшипники радіальні кулькові однорядні. Напрямок сприйманих навантажень на підшипник — радіальне й осьове в обидва боки. Осьове до 70% невикористане радіального навантаження. Кулькопідшипники можуть працювати під осьовими навантаженнями за високої частоти обертання, тобто в умовах, для яких опорні кулькові підшипники не придатні. |
|
Підшипники радіальні кулькові однорядні з канавками на зовнішніх кільцях і з однією захисною шайбою. Така конструкція спрощує осьове кріплення кулькопідшипника в корпусі та дає змогу здійснювати наскрізне розтягування кріплення. Напрямок сприйнятих навантажень на підшипник — радіальне й осьове в обидва боки. Осьове — до 70% невикористаного допустимого радіального навантаження. |
|
Підшипники радіальні кулькові однорядні з канавками на зовнішніх кільцях. Така конструкція спрощує осьове кріплення кулькопідшипника в корпусі та дає змогу здійснювати наскрізне розтягування кріплення. Напрямок сприйнятих навантажень — радіальне та осьове в обидва боки. Осьове — до 70% невикористаного допустимого радіального навантаження. |
|
Підшипники радіальні кулькові однорядні з упорним бортом. Напрямок сприйманих навантажень на підшипник — радіальне й осьове в обидва боки. Осьове — до 70% невикористаного допустимого радіального навантаження. Наявність наполегливого борту на зовнішньому кільці дає змогу проводити наскрізне оброблення отворів корпусу під посадку зовнішніх кілець. |
|
Підшипники радіальні кулькові з фланцем на зовнішньому кільці. Напрямок сприйманих навантажень на підшипник — радіальне й осьове в обидва боки. Осьове — до 70% невикористаного допустимого радіального навантаження. Наявність наполегливого борту на зовнішньому кільці дає змогу проводити наскрізне оброблення отворів корпусу під посадку зовнішніх кілець. |
|
Підшипники радіальні кулькові однорядні з однією захисною шайбою. Захисні шайби оберігають підшипники від витоку мастильного матеріалу та певною мірою від проникнення пилу та бруду в їх порожнині. Напрямок сприйманих навантажень на підшипник — радіальне й осьове в обидва боки. Осьове — до 70% невикористаного допустимого радіального навантаження. |
|
Підшипники радіальні кулькові однорядні з двома захисними шайбами. Захисні шайби оберігають підшипники від витоку мастильного матеріалу та певною мірою від проникнення пилу та бруду в їх порожнині. Напрямок сприйманих навантажень на підшипник — радіальне й осьове в обидва боки. Осьове — до 70% невикористаного допустимого радіального навантаження. |
|
Підшипники радіальні кулькові однорядні з упорним бортом і двома захисними шайбами. Напрямок сприйманих навантажень на підшипник — радіальне й осьове в обидва боки. Осьове — до 70% невикористаного допустимого радіального навантаження. Наявність наполегливого борту на зовнішньому кільці дає змогу проводити наскрізне оброблення отворів корпусу під посадку зовнішніх кілець. |
|
Підшипники радіальні кулькові однорядні з витичним внутрішнім кільцем і з двома захисними шайбами. Напрямок до сприйняття навантаження на підшипник — радіальне. |
|
Підшипники кулькові радіальні однорядні з канавкою для вставання кульок, без сепаратора. |
|
Підшипники радіальні кулькові однорядні з витичним внутрішнім кільцем і канавкою для комплектування кульками. Напрямок до сприйняття навантаження на підшипник — радіальне. |
|
Підшипники радіальні кулькові однорядні з одностороннім ущільненням. Ущільнення складаються з набору металевих шайб і мембранного полотна, або із шайб, облицюваних гумою методом вулканізації. Напрямок сприйманих навантажень на підшипник — радіальне й осьове в обидва боки. Осьове — до 70% невикористаного допустимого радіального навантаження. |
|

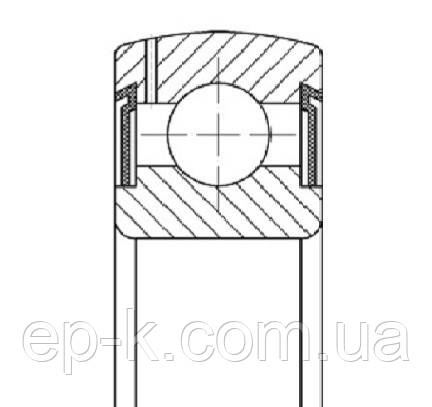

Підшипники радіальні кулькові однорядні з двостороннім ущільненням. Ущільнення складаються з набору металевих шайб і мембранного полотна, або із шайб, облицюваних гумою методом вулканізації. Напрямок сприйманих навантажень на підшипник — радіальне й осьове в обидва боки. Осьове — до 70% невикористаного допустимого радіального навантаження. |
| Параметри | |
|---|---|
| Внутрішній діаметр мм | 30 |
| Зовнішній діаметр мм | 62 |
| Ширина мм | 18 |
| Маса, кг | 0,223 |
