Підшипники роликові голчасті однорядні без внутрішнього кільця та сепаратора

(серія 4024 ххxx)

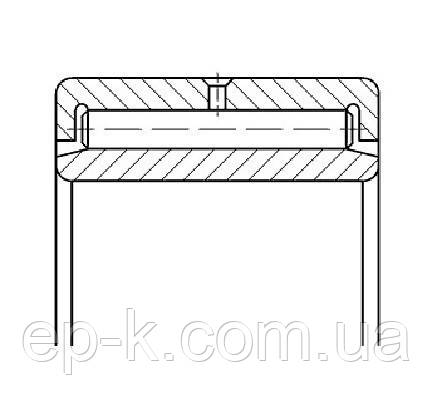

Підшипники роликові голчасті однорядні з зовнішнім і внутрішнім кільцями без сепаратора

(серія 4074 ххxx...  4084ххх ….)

Підшипники роликові голчасті із зовнішнім кільцем із наскрізним отвором без сепаратора

 (серія 94х/хх)

F_w - номінальний діаметр окружності, вписаний у комплект тіл кочення;

D — номінальний діаметр зовнішньої циліндричної поверхні зовнішнього кільця;

B — номінальна ширина підшипника;

r — номінальна координата монтажної фаски.

Голчасті роликові підшипники — це роликові підшипники з циліндричними роликами малого діаметра, які водночас мають чималу довжину щодо їхнього діаметра. Такі ролики називають голчастими роликами. Попри малий поперечний переріз, ці підшипники мають високі показники вантажності й завдяки цьому дуже підходять для систем підшипників, що мають обмежено місце в радіальному напрямку.

Голчасті ролики мають на кінцях заокруглений профіль. Ідеться про це модифікований лінійний контакт між голчастими роликами та доріжками зменшує крайкові напруження, що викликають пошкодження підшипників.

Виробляються різні різновиди голчастих роликових підшипників, наприклад: голчасті роликові підшипники зі штампованим зовнішнім кільцем, голчасті роликові підшипники зі штампованим зовнішнім кільцем і ущільненням, голчасті роликові підшипники без внутрішнього кільця, голчасті роликові підшипники з внутрішнім кільцем, голчасті роликові підшипники без внутрішнього кільця, з ущільненням, голчасті роликові підшипники з внутрішнім кільцем, з ущільненням, голчасті роликові підшипники з штампованим зовнішнім кільцем і відкритими торцями, голчасті роликові підшипники зі штампованим зовнішнім кільцем і закритими торцями, сепаратори з голчастими роликами, самовстановлювані голчасті роликові підшипники, комбіновані голчасті роликові та кулькові підшипники, комбіновані голчасті роликові та опорні кулькові підшипники тощо

Перекос

Модифікований лінійний контакт між доріжками кочення й голчастими роликами не тільки зменшує крайкові напруження, але й дає змогу сприймати дуже малі перекоси вала щодо корпусу.

Допуски

Для голчастих роликових підшипників зі штампованим зовнішнім кільцем неможливо перевірити точність розмірів, позаяк штамповане зовнішнє кільце може мати певну неокруглість із виробничих причин. Тільки після запресовування в отвір корпусу, здійснений із зазначеними допусками, зовнішнє кільце приймає свою правильну форму, яка й визначає характеристики підшипника.

Парний монтаж

Якщо два голчасті роликові підшипники зі штампованими зовнішніми кільцями мають бути змонтовані поруч і мають бути досягнуті рівномірний розподіл навантаження між ними, то відхилення від дійсного діаметра кола, що огинає голчасті ролики, має бути в них однаковим.

Сепаратори

Ці підшипники зазвичай постачаються із сепаратором зі сталі або листової сталі, іноді з поліаміду, армованого скловолокном.
