Підшипник 13530 (22234 K+H334), фото 3
Підшипник 13530 (22234 K+H334), фото 1
Підшипник 13530 (22234 K+H334), фото 4
Підшипник 13530 (22234 K+H334), фото 5
Опис
Характеристики
Інформація для замовлення

Підшипники роликові радіальні сферичні дворядні з циліндричним отвором внутрішнього кільця

(серія 35хх, 535хх, 36хх, 536хх, 3003ххх, 4003ххх …)



Підшипники роликові радіальні сферичні дворядні з конічним отвором внутрішнього кільця, конусністю 1:12

(серія 1135хх, 1535хх, 1136ххх, 1536хх, 3113ххх, 4113ххх …)

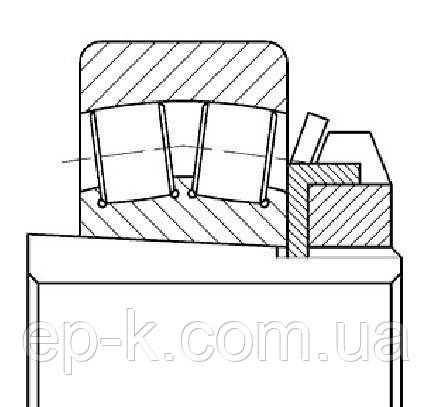

Підшипники роликові радіальні дворядні сферичні із закріплювальною втулкою

(серія 135хх, 136хх)



Підшипники роликові радіальні дворядні сферичні зі стяжною втулкою

(серія 735хх, 736хх)





d — номінальний діаметр отвору внутрішнього кільця;

D — номінальний діаметр зовнішньої циліндричної поверхні зовнішнього кільця;

B — номінальна ширина підшипника;

r — номінальна координата монтажної фаски.



Сферичні роликові підшипники призначені для дуже важких навантажень. Вони містять два ряди симетричних бочкоподібних роликів, які вільно розміщені на сферичній доріжці кочення зовнішнього кільця. Це дає змогу компенсувати вигин валів і несолодкість.

Сферичні роликові підшипники мають найбільшу кількість роликів великого діаметра та більшої довжини. Завдяки тісному приляганню роликів і доріжок кочення досягається рівномірний розподіл напруги та висока вантажність.

Для особливо важких робочих умов, наприклад, для вібраційних навантажень, виробляються спеціальні сферичні роликові підшипники з жорсткішими допусками на розміри та збільшеним радіальним проміжком.

Більшість сферичних роликових підшипників із зовнішнім діаметром до 320 мм мають посилене виконання. Порівнюючи з іншими сферичними роликовими підшипниками, у них немає середнього борту на внутрішньому кільці й тому у них довші ролики. Завдяки цьому такі підшипники сприймають набагато вищі навантаження.

Сферичні роликові підшипники виготовляються з циліндричним або конічним отвором. Сферичні роликові підшипники з конічним отвором фіксуються на валу переважно закріплювальними або стяжними втулками.



Самовстановлення

В умовах нормального навантажень і за обертового внутрішнього кільця сферичні роликові підшипники для компенсації перекосів можуть відхилятися від середнього положення на 0,5о. За нижчого навантаження кут самоустановки може становити до 20, якщо це дає змогу конструкція, з'єднаних із підшипником деталей. Під час обертового зовнішнього кільця і, відповідно, під час хитального внутрішнього кільця здатність до самоустановки низька.



Зазор

У стандартному виконанні сферичні роликові підшипники виготовляються з «нормальною» групою проміжку. Є також підшипники зі збільшеним проміжком.



Змащувальна канавка, мастильні отвори

Для спрощення процесу змащення сферичні роликові підшипники забезпечуються канавкою та змащувальними отворами в зовнішньому кільці.



Частота обертання

Базова частота обертання може бути перевищена аж до граничної частоти обертання, якщо це дозволяють робочі умови. Для обліку особливих робочих умов розраховує термічно допустиму робочу частоту обертання.



Сепаратори

Сферичні роликові підшипники виготовляються як зі сталевим штампованим сепаратором, так і сепаратором із поліаміду або латунним сепаратором.



Таблиця відповідності ГОСТу та Євро позначень



ТИП ГОСТ  Євро позначення
з циліндричним отвором 40038хх 248хх
30039хх 239ххх
30539хх 239ххC
30031хх (примірять3003122) 230хх(пример23022 MB)
40031хх (пример4003122) 240хх(пример24022 MB)
30037хх(пример3003722) 231хх  (пример23122 MB)
40037хх(пример4003722) 241хх(примір24122 MB)
40537хх 24100C
35хх (примір  3532 Н) 222хх (примір 22232 MBW33)
535xx (примір 53512) 222xx C (примір 22212 C)
36xx (примір 3626) 223xx (примір 22326MB)
536xx (примір 53626) 223xxC (примір 22326C)
30033xx ( 3003320) 233xx (23320 MB)
з конічним отвором 31131xx (примір3113122) 230xxK (примір 23022 KMB)
41131xx 240xxK
31137xx (примір3113722) 231xxK (примір 23122 KMB)
41137xx 241xx K
31132xx 232xx K
1135xx (примір 113526) 222xxK (примір 22226 KMB)
1136xx (примір 113626) 223xxK(пример 22326 KMB)



Параметри
Внутрішній діаметр мм150
Зовнішній діаметр мм310
Ширина мм86/122
Маса, кг35,2
