Підшипники кулькові радіально-упорні однорядні нероз'ємні зі скосом на зовнішньому кільці з кутом контакту α=12º
(серія 36ххх)
Підшипники кулькові радіально-упорні однорядні нероз'ємні зі скосом на зовнішньому кільці з кутом контакту α=26º
(серія 46ххх)
Підшипники кулькові радіально-упорні однорядні нероз'ємні зі скосом на зовнішньому кільці з кутом контакту α=36º
(серія 66ххх)
Підшипники кулькові радіально-упірні однорядні роз'ємні зі знімним внутрішнім кільцем із кутом контакту α=12º
(серія 1076ххх, 2076ххх)

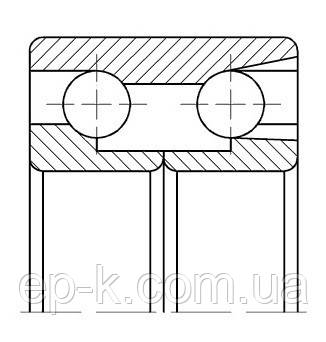

Підшипники кулькові радіально-упорні дворядні
(серія 3056хх)
Підшипники кулькові радіально-упірні однорядні з рознімним зовнішнім кільцем із чотириточковим контактом
(серія 116ххх)
Підшипники кулькові радіально-упірні однорядні з рознімним внутрішнім кільцем із триточковим контактом
(серія 126хх)
Підшипники кулькові радіально-упірні однорядні з рознімним внутрішнім кільцем із чотириточковим контактом
(серія 176ххх)
Підшипники кулькові радіально-упірні здвоєні, зовнішні кільця звернені одна до одної широкими торцями — схема «О»
(серія 236ххх, 246ххх, 266ххх)
Підшипники кулькові радіально-упірні здвоєні, зовнішні кільця звернені одна до одної вузькими торцями — схема «Х»
(серія 336ххх, 346ххх, 366ххх)
Підшипники кулькові радіально-упірні здвоєні, зовнішні кільця звернені один до одного різнім'яними торцями — схема «T»
(серія 436ххх, 446ххх, 466ххх)
Підшипники кулькові радіально-упорні потрійні
(серії 346ххВ12, 466хх У21, 666ххВЗ)

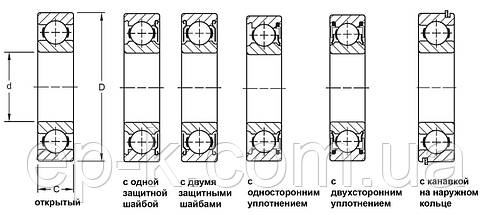

d — номінальний діаметр отвору внутрішнього кільця;
D — номінальний діаметр зовнішньої циліндричної поверхні зовнішнього кільця;
B — номінальна ширина підшипника;
r — номінальна координата монтажного фаски;
α — кут контакту.
Радіально-упорні кулькові підшипники (кулькопідшипники) призначені для сприйняття радіальних та осьових навантажень. Їх здатність сприймати осьове навантаження залежить від кута контакту, що являє собою кут між площиною центрів кульок і прямий, що проходить через центр кульки та точку торкання кульки з доріжкою кочення. Зі збільшенням кута контакту осьова вантажність зростає внаслідок зменшення радіальної.
За швидкісними характеристиками радіально-упорні підшипники не поступаються радіальним однорядним. Збільшення кута контакту призводить до зниження частот обертання, що допускаються, і збільшення підшипниками одностороннього осьового навантаження.
Підшипники встановлюють на жорстких двоопорних валах із невеликою відстанню між опорами, а також у вузлах, де потрібне регулювання люзу в підшипниках під час монтажу або в процесі експлуатації.
Однорядний радіально — упорний кулькопідшипник сприймає радіальне й осьове навантаження, причому осьове навантаження — тільки в одному напрямку; радіально — упорний кулькопідшипник встановлюється навпроти другого підшипника, який сприймає навантаження в протилежному напрямку. Радіоактивно — упоральні кулькопідшипники — нерознімні. Вони придатні для високих частот обертання. Здатність до самоустановки дуже мала.

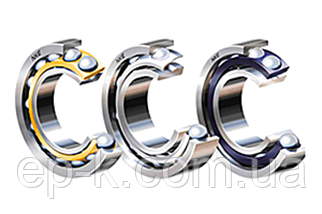

Сепаратори
Більшість радіально — упорних кулькопідшипників мають масивний сепаратор із вікнами зі склонаповненого поліаміду (текстоліт). Вони підходять для тривалих температурних впливів до 120 о С. Під час змащення олії присадки, що містяться в присадці, можуть призвести до скорочення терміну експлуатації сепаратора. Стара олія в умовах високих температур також може знизити довговічність сепаратора, тому необхідно дотримуватися термінів заміни оливи.
Сепаратори також можуть бути сталеві або латунні.
Підшипники в універсальному виконанні для комплектного монтажу
Ці підшипники спеціально випускаються пристосованими для встановлення в довільному порядку, з єдиною умовою — вони мають монтуватися впритул одна до одної; водночас досягається приписане значення внутрішнього осьового проміжку або рівномірне розподіл навантаження без застосування прокладок або інших подібних пристосувань.
Перекос
Однорядні радіально — упірні кулькопідшипники мають обмежену здатність компенсувати несоосість. У разі перекосів шум і вібрації підшипника помітно зростають.
Внутрішній проміжок
Внутрішній проміжок в однорядному радіально — наполегливій кулькопідшипнику встановлюється тільки після монтажу підшипника та залежить від розташування його відносно другого підшипника, за якого у вузлі організовується фіксація підшипника в протилежному напрямку.
Мінімальне навантаження
Для того, щоб підшипник працював задовільно, він завжди має бути під певним мінімальним навантаженням. Це особливо важливо, коли підшипники працюють за високих швидкостей, коли сили інерції кульок і сепаратора, а також тертя в мастильному матеріалі можуть мати негативний вплив на умови кочення в підшипнику та викликати прослизання кульок по доріжці кочення.
Приклади позначень за виробниками (суфікс):
SKF |
SNR |
FAG |
NSK |
NTN |
ГОСТ |
Розшифрування |
В |
В |
В |
В |
В |
66ххх |
Угол контакта 400(360) |
ACD |
H |
E |
E |
-- |
46ххх |
Угол контакта 250 |
CD |
C |
C |
C |
C |
36ххх |
Угол контакта 150(120) |
TN9 |
V |
TVP, (TPA) |
TN, TNH |
TN |
Е |
Сепаратор із поліаміду (текстоліту) |
M, MB, MA |
Л |
Сепаратор із латуні |
||||
G |
G1 |
U |
SU |
U |
- |
Універсальний тип |
DB, DF, DT, TBT,TBF,TT,QB,QF |
|
Схема встановлення |
||||
Суфікс — P0 Суфікс — P6 Суфікс — P5 Суфікс — P4 Суфікс — P2 |
Префикс - 0 Префикс - 6 Префикс - 5 Префикс - 4 Префикс - 2 |
Клас точності |
Приклад позначення: підшипник виробництва «FAG» B7005Е.TPA.P4
Де: У серія шпиндельних підшипників, 7005 типорозмір (25х47х12), З кутом контакту 150, ТРА текстолітовий сепаратор, Р4 клас точності за ISO. За ГОСТом аналог буде 4 – 36105 Е
|
Параметри | |
---|---|
Внутрішній діаметр мм | 30 |
Зовнішній діаметр мм | 72 |
Ширина мм | 30,2 |
Маса, кг | 0,51 |
- Ціна: Ціну уточнюйте
- Під замовлення
- Тільки оптом
Підшипник 3086306 Е (3306)
Ціну уточнюйте
Мінімальна сума замовлення на сайті — 1500 грн
