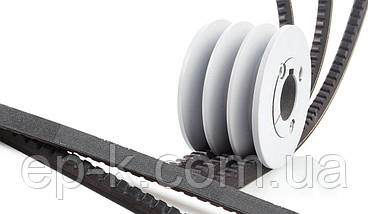

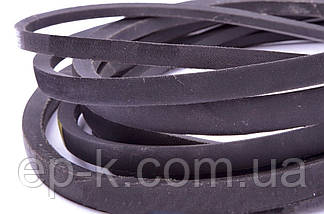

Ремінь клиновий В (Б) MEGADYNE

Приводні ремені застосовуються для приведення в дію різного роду механізмів і пристроїв використовується широка гама ременів.

Приводні ремені складаються з шарів різноманітних матеріалів, що забезпечують їх міцністю і гнучкістю. Кожен шар і матеріал ременя визначають його функціональні властивості і область застосування. Для виробництва ременів використовуються різні види синтетичних каучуків і поліуретан.

Приводні ремені поділяються на: - клинові (класичні і вузькі, двосторонні і многоручьевим, варіаторні), - поліклинові,    - зубчасті, - плоскі

Ремені провідних виробників: MEGADYNE(Італія), Gates (США), Contitech (Німеччина). В якості бюджетного вирішення пропонуємо приводні ремені з Індії і Китаю.

Ремені приводні нормальних перерізів Застосовуються для передачі потужності до 80 кВт в приводах верстатів, промислових установок, стаціонарних с/г машин.

Температурний інтервал працездатності

 У середовищі повітря: від - 30 до + 60°С для помірного і тропічного клімату: від -60 до +40°С для холодного і холодного клімату.

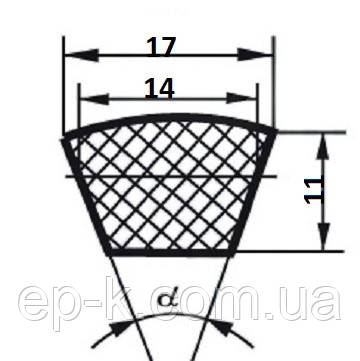

Таблиця розмірів клинових ременів

Ремені клинові класичного перетину з обгорткою бічних граней мають багаторічну репутацію надійності при експлуатації в сільськогосподарських і промислових установках.Профілі: 8/-, 10/Z, 13/A, 17/B, 20/-, 22/C, 40/E.

Вузькі клинові ремені являють собою широко відому конструкцію з обгорткою і знаходять застосування у багатьох галузях, включаючи гірничу промисловість, кар'єрні розробки і важку промисловість.Профілі: SPZ, SPA, SPB, 19.

Ремені клинові вузького перерізу підвищеної потужності з формовим зубом без обгортки бічних граней є ідеальним рішенням для швидкісних пасових передач, що працюють у важкому режимі. Там, де економія простору і ваги є критичними факторами, приводні ремені. Профілі: XPZ, XPA, XPB, XPC.

Ремені вентиляторні

Призначені для передачі потужності до 10 кВт від ведучого вала двигуна до допоміжних агрегатів двигунів автомобілів, тракторів і комбайнів при швидкості до 30 м/с (паси нормальних перетинів), до 40м/с (ремені вузьких перерізів).

Температурний інтервал працездатності.

Паски призначені для районів з помірним і тропічним кліматом, працездатні при температурі навколишнього повітря (поза моторного відсіку) від -50 до +60°С, за умови попереднього прогріву двигуна перед запуском при температурі нижче -30°С, при цьому температура під капотом у зоні розташування ременя повинна бути не більше 80°С.

Ремені вузьких перерізів УБ (SPB), УВ (SPC)

у привпотужності до 40 кВт для передачі Застосовуються одах, промислових установок і рухомих сільгоспмашин при швидкості до 40 м/с.

Ремни узкого сечения разработаны на базе ремней нормального сечения. Высота узких ремней больше высоты ремней нормального сечения при их одинаковой ширине. В соответствии с этим ремни узких сечений имеют большую поверхность контакта ремня со шкивом, и по сравнению с ремнями нормальных сечений, они передают в 1,5-2 раза большую мощность: способны работать при скоростях до 40 м/с (вместо 30м/с). Применение этих ремней позволяет сократить габариты, массу и стоимость клиноременной передачи. Клиновые ремни узкого сечения характеризуются соотношением основания трапеции к высоте, равным b:h=1.25.

Температурный интервал работоспособности.

В среде воздуха: от-30 до +60°С для умеренного и тропического климата: от 60 до +40°С для холодного и очень холодного климата.

Ремни плоские приводные резинотканевые

Плоские ремни применяются в приводах оборудования текстильной, деревообрабатывающей промышленности, сельхозтехнике, в высокоскоростных приводах насосов, сепараторов, центрифуг и других механизмов. Наиболее простые из всех ремней, они работают на плоских (бочкообразных) шкивах. Их применяют только в высокоскоростных передачах при сравнительно небольших мощностях.

Ремені вентиляторні з формованим зубом без облицювання бічних граней

Призначені для передачі потужності від валу двигуна до агрегатів двигунів автомобілів, тракторів і комбайнів.

Температурный интервал работоспособности.

Призначені для районів з помірним кліматом, працездатні при температурі навколишнього повітря (поза моторного відсіку) від -50 до +60°С.

Ремені приводні поліклинові

Поликлиновые ремни используют для замены плоских приводных ремней, а также клиновых ремней, работающих в комплекте. Верхнее основание ремней плоское, на нижнем имеются продольные зубья треугольного сечения, располагающиеся в канавках шкива. Так как зубчатая поверхность контакта поликлинового ремня со шкивом примерно в 3 раза больше поверхности контакта плоского ремня той же ширины, то поликлиновый ремень обеспечивает передачу большей мощности. При замене комплекта клиновых ремней, как и при использовании многоручьевых ремней, исключается проскальзывание одних ремней относительно других.

Температурный интервал работоспособности

В среде воздуха: от -40 до +110°С.

ТАБЛИЦА ПЕРЕВОДОВ ГОСТ В DIN
