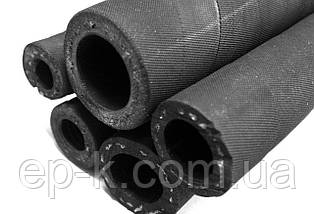

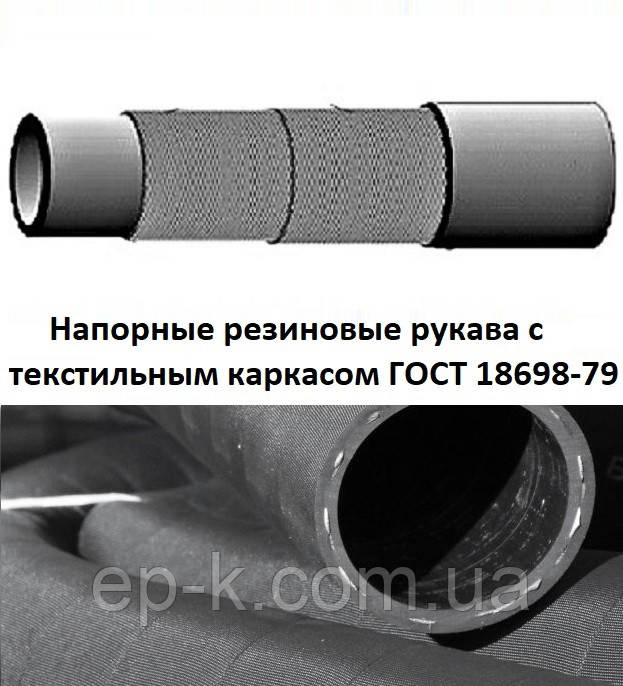

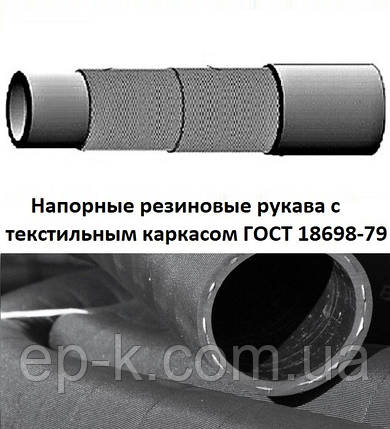

Напірні гумові рукави з текстильним каркасом ГОСТ 18698-79

Справжній стандарт поширюється на опорні гумові рукави з текстильним каркасом, що застосовуються як гнучкі трубопроводини для подавання під тиском рідин, насиченої пари, газів і сипких матеріалів у районах холодного, помірного та тропічного клімату.
Стандарт не поширюється на рукави для газового зварювання та різання металів, рукави для автомобілів, тракторів і сільськогосподарського машинобудування та на рукави спеціального призначення.

Приклад умовного позначення:
Рукав Б (I) – 10 – 50 – 64 ГОСТ 18398-79,
де:
Б(I) — клас (робоче середовище — бензини, гасини, мінеральні оливи на нафтовій основі);
10 — робочий тиск (кгс/см2);
50 – внутрішній діаметр (мм);
64 — зовнішній діаметр (мм);

Рукави В — для подавання води
Рукави ВГ —  для подавання води гарячою
Рукави ПАР  - для подавання пари
Рукави Б  - для подавання бензину
Рукави Ш  - для подавання абразивних матеріалів
Рукава П  - для подавання харчових речовин
Рукави Г  - для подавання водуха

ОСНОВНІ ПАРАМЕТРИ І РОЗМІРИ

Залежно від призначення напірні рукави поділяються на класи, зазначені в табл. 1.
Основні розміри рукавів залежно від робочого тиску для рукавів класів Б(I), В(II) і П(VII) мають відповідати зазначеному в табл. 2, для рукавів класів ВГ(III), Г(IV) — у табл. 3, для рукавів класу Ш (VIII) – у табл. 4, для рукавів класів Пар-I (X), Пара-2 (X) — у табл. 5.

Таблиця 1.

Таблиця 2. Розміри в мм. РУКАВА КЛАССОВ Б(I), В(II) и П(VII)

Продовження табл. 2. Розміри в мм.

Примітки:

1. Рукави внутрішній діаметр яких вказаний у дужках, під час нового проєктування не застосовують.
2. Рукавинутрішнім діаметром (65,00) і (75,00) мм, виготовлені із застосуванням без добових тканин підвищеної міцності, мають мати зовнішній діаметр відповідно не більш ніж 85 і 96 мм для всіх класів і тисків.

Таблиця 3. Розміри в мм. РУКАВА КЛАССОВ ВГ(III), Г(IV)

Примітки:
1. Рукави, внутрішній діаметр Коротих вказаний у дужках, під час нового проєктування не застосовують.
2. Рукави внутрішнім діаметром (65,00) мм, виготовлені із застосуванням безуткових тканин підвищеної міцності, мають мати зовнішній діаметр (84,00±3,00) мм для всіх класів і тисків.

Таблиця 4. Розміри в мм. РУКАВА КЛАССА Ш(VIII)

Примітки: 1. Рукави, внутрішній діаметр яких вказаний у дужках, під час нового проєктування не застосовують.
2. Рукави внутрішнім діаметром (65,00) і (75,00) мм, виготовлені із застосуванням тканин підвищеної міцності, мають мати зовнішній діаметр відповідно (84,00±3,00) мм і (94,00±3,00) мм для всіх тисків.

Таблиця 5. Розміри в мм. РУКАВА КЛАСІВ Пар-1 (X) і Пара-2 (X) (з бавовняною тканиною)

Примітка. Рукави, внутрішній діаметр яких вказаний у дужках, під час нового проєктування не застосовують.
Довжина рукава встановлюється за узгодженням виробника з споживачем. Мінімальна довжина рукава має бути не менш ніж 1 м, максимальна довжина не більш ніж 20 м.
Допускається постачати рукави загальним метражом. Граничні відхилення за довжиною рукавів не мають перевищувати, мм:
±50 — за довжини рукавів до 5 м вмик,
± 100 – » » » св. 5 до 10 м включ.
± 150 – » » » св. 10 м.
Різнотовщина стінок рукавів внутрішнім діаметром до 50 мм не має бути більш ніж 1 мм, понад 50 мм — більш ніж 1,5 мм (крім місць розташування нахлисточки).
У місцях нахлисточки допускається додаткове потовщення, рівне товщині наклейної частини.
Мінімальна товщина внутрішнього гумового шару рукавів класів Б(I), В(II), ВГ(III), Г(IV), П(VII) і Пара-1(X) має бути не менш ніж 1,5 мм, класів Ш(VIII) і Пара-2(X) — не менш ніж 2,5 мм.
Мінімальна товщина зовнішнього гумового шару рукавів має бути не менш ніж 0,9 мм.

ТЕХНІЧНІ ТРЕБУВАННЯ

Гумові напірні рукави з текстильним каркасом мають виготовлятися відповідно до вимог справжнього стандарту за технологічним регламентом, затвердженим у встановленому порядку.
Рукави мають складатися із внутрішнього гумового шару, одного або декількох шарів текстильного каркаса та зовнішнього гумового шару.
Рукави класу Пар-2 (X) мають мати додатково по одному шару тканини «брекер» на внутрішньому гумовому шарі та під зовнішнім гумовим шаром.
Рукави, працездатні в районах із тропічним кліматом, мають бути морозостійкими за мінус 20 °C, в районах із помірним кліматом — за мінус 35 °C, в районах із холодним кліматом — за мінус 50 °C.
Застосування рукавів класів П(VII), Пара-1(X) і Пара-2(X) в умовах холодного клімату має бути узгоджене відповідно до вимог, встановлених ГОСТ 2.124-85.
Рукави, крім класу Пар-2 (X), працездатні в районах із тропічним кліматом, мають відповідати таким групам за ГОСТ 15152-69 і категоріями розміщення за ГОСТом 15150-69:
класу Б(I) —групам I, II, III та категорії розміщення 1-5;
класів В(II), ВГ(III), Г(IV), Ш(VIII) — групі I та категорії розміщення 1-5;
класу П(VII) — групі VII та категорії розміщення 3-5;
класу Пара-1 (X) — групи I та категорії розміщення 2-5.
Рукави мають бути герметичними під час гідравлічних тисків 2Р, де Р — робочий тиск.
Граничне відхилення на випробувальний тиск до 2,0 мПа — ±10%, на випробувальний тиск від 3,2 до 4,0 МПа — ±0,2 МПа.
Рукави класу Г(IV) мають бути герметичними у разі пневматичної тиску, рівного Р.
Рукави класів Б(I), B(II), П(VII) і Ш(VIII) мають мати не менш ніж триразовий запас міцності у разі розриву гідравлічним тиском, а рукави класів ВГ(III), Г(IV), Пара-1(X) і Пара-2(X) — не менш ніж п'ятикратний.
Рукави класів Б(I) мають бути оливобензостійкими. Збільшення маси гум внутрішнього шару рукавів після витримки в бензині марки БР-1 або БР-2 (ГОСТ 443-76) за (23± ±2 °C упродовж (24⁺⁰_-2) год не має бути більш ніж 20%.
Рукави класів В(II) і Ш(VIII) мають бути кислото-лужностійкими. Збільшення маси гум внутрішнього шару рукавів після витримки у 20%-му розчині сірчаної кислоти (ГОСТ 4204-77) за (70±2) °C упродовж (24⁺⁰_-2) год не має бути більш ніж 6%.
Рукави класів ВГ (III) мають бути стійкими до гарячої води, зміна відносного подовження у разі розриву зразка з внутрішнього гумового шару після впливу гарячої води за 100 °C упродовж (6,0±0,2) год має бути ±10%.
Рецептура гумової суміші внутрішнього шару рукавів класу П(VII) має бути затверджена Міністерством охорони здоров'я СРСР, відповідати гігієнічним вимогам і не викликати виражених змін органолептичних властивостей, що стикаються модельних сред. Зміна маси гуми внутрішнього шару рукавів після впливу модельних середовищ за температури (20 ±3) °C упродовж не менш ніж 1 год не має перевищувати зазначеного в табл. 6.

Таблиця 6.

Примітка. Під час випробування не має бути видимих змін (колір, опалесценція, осад) модельних середовищ.
Міцність зв'язку внутрішнього та зовнішнього шарів гуми з текстильним каркасом рукавів класів Б(II), В (III), ВГ(III), Г(1V), П(VII) і Ш(VIII) має бути не менш ніж 1,0•103 Н/м (1,0 кгс/см) і класів Пара-1 (X) і P-2 (X) — не менш ніж 1,5•103 Н, (15 кг/см).
Для рукавів, яким присвоєно державну значку якості, міцність зв'язку рукавів класів В(II), ВГ(III), Ш(VIII) має бути не менш ніж 1,5•103 Н/м (1,5 кгс/см), класів Б(I), Г(IV), П(VII) — не менш ніж 1,25 •103 Н/м (1,25 кг/см).
Кінці рукавів мають витримувати без розриву розтягнення в радіальному напрямку не більш ніж 5% фактичного розміру внутрішнього діаметра рукавів, значення гарантується конструкцією рукава.
Рукави мають бути гнучкими. Мінімальний радіус вигину під час експлуатації з внутрішнім діаметром (d) від 12 до 32 мм включно — 12 d, від 38 до 50 мм включно — 15 d, від 60 і вище — 20 d.
За зазначеного радіуса вигину зміна зовнішнього діаметра має бути не більш ніж 10% фактичного зовнішнього діаметра рукава.
Для виготовлення рукавів мають застосовуватися тканини за ГОСТ 9857-70. Допускається застосування інших тканин, що забезпечують відповідність рукавів вимогам справжнього стандарту, водночас для рукавів класу Б(I) на робочий тиск до 0,63 МПа (6,3 кгс/см2) включно показник розривного навантаження тканини має бути не нижчий, ніж тканини Р-2, і на робочий тиск більш ніж 0,63 МПа (6,3 кгс/см2), не нижчий, ніж для тканини Р-3.

Таблиця 7.

Гумові шари рукавів мають бути однорідними в розрізі та не мають мати порожнечі, розшарування й тріщин.
Поверхня внутрішнього шару рукавів має бути без складок, пористості, бульбашок і тріщин.
Вмикання більш ніж 0,3 мм не допускаються.
На внутрішньому шарі рукавів внутрішнім діаметром 100 мм і більше допускається нерозмальцьований шов заввишки не більш ніж 1 мм без розшарування.
Зовнішня поверхня рукавів має бути без бульбашок і зривів гумового шару.
Пролежні та вм'ятини завдовжки понад 300 мм, завглибшки понад 1,0 мм на відстані менш ніж 100 мм від торців, у кількості понад три на довжину рукава, складки заввишки понад 0,8 мм і завдовжки понад 50 мм у кількості більш ніж одну на 1 м рукава не допускаються. Відхилення від круглості не мають виходити за межі допуску на зовнішній діаметр.
Допускаються відбитки від крайок і складок бинта, а також незальцьований шов зовнішнього гумового шару без розшарування по всій довжині рукава.
Гуми, що застосовуються для виготовлення внутрішнього гумового шару рукавів, за фізико-механічними показниками мають відповідати нормам, зазначених у табл. 7
