Шнури гумові круглого і прямокутного перетинів МБС. Призначені для ущільнення нерухомих рознімних з'єднань з тиском до 0,5 МПа , захисту поверхні від пилу, бруду і використовувані в народному господарстві.

Гумові шнури круглого і прямокутного перетинів призначені для ущільнення нерухомих рознімних з'єднань з тиском робочого середовища до 0,5 МПа, захисту поверхні від пилу, бруду.

Гумові ущільнювачі НТ-8, НТ-9, НТ-10

Гумові ущільнювачі НТ-9, НТ-10, НТ-8 призначені для монтажу скла на металевих конструкціях, ущільнення вікон, дверей та інших елементів кузовів автомобілів, автобусів, тракторів, комбайнів, будівельних і дорожніх машин.

Всі гумові ущільнювачі гумові працездатні при будь-яких видах атмосферного впливу в інтервалі температур від -30 до +60С, мають високі міцнісні показники.

П-подібний профіль

П-подібний гумовий ущільнювач: профіль для ущільнення скла, вітражів, вікон, теплиць та інших споруд.

Виготовляється з атмосферостійкою гумової суміші середнього ступеня твердості, робоче середовище: вода, повітря, слабкі розчини кислот, лугів (концентрацією до 20%, крім оцтової та азотної кислот).

Профілі гумові ущільнювачі і прокладки різних конструкцій, які використовуються у різних вузлах, що виготовляються з урахуванням умов експлуатації.

ОСНОВНІ ПАРАМЕТРИ І РОЗМІРИ

В залежності від умов експлуатації шнури виготовляють: 6 типів, трьох ступенів твердості - малої (М), середній (С), підвищеної (П); двох груп:


1 - для роботи шнурів з тиском робочого середовища до 0,5 МПа;


2 - для роботи шнурів з тиском робочого середовища до 1,0 МПа.

Умови експлуатації шнурів наведені в табл.1.

Таблиця 1

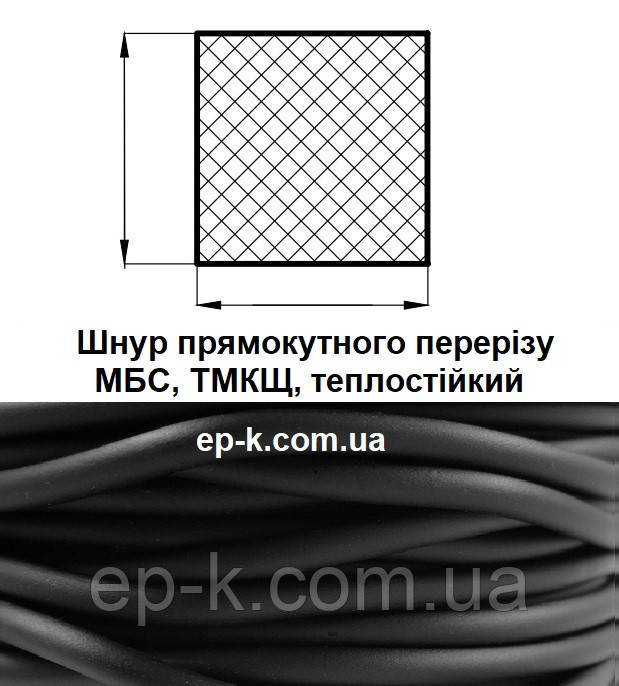

Розміри шнурів прямокутного перерізу повинні відповідати зазначеним у табл.2.Діаметр або розмір сторони шнурів круглого і квадратного перерізів повинні відповідати  4,0; 5,0; 6,3; 7,1; 8,0; 9,0; 10,0; 11,0; 12,0; 14,0; 16,0; 18,0; 20,0; 22,0; 25,0; 28,0; 32,0; 36,0; 40,0; 45,0; 50,0; 56,0 і 63,0 мм.


Таблиця 2

Розміри шнурів прямокутного перерізу, мм

Граничні відхилення розмірів перерізів шнурів не повинні перевищувати вказаних в табл.3.



Таблиця 3

Приклад умовного позначення шнура прямокутного перерізу з розмірами сторін 10х12 мм:


Шнур 1С 10х12 ГОСТ 6467-79

То ж, для шнура типу 5, з розмірами сторін 20х20 мм, для роботи в тропічному кліматі, у виробах групи 1 категорії розміщення 2 з граничною температурою експлуатації 50 °С:


Шнур 5 20х20-Т1-2-50 ГОСТ 6467-79

Для об'єктів і вузлів, що знаходяться в експлуатації, допускається за узгодженням виготовлювача зі споживачем випускати шнури з номінальними розмірами 2,3; 3,0; 6,0; 7,0 і 60 мм Граничні відхилення повинні відповідати граничних відхилень на розміри 2,5; 3,2; 6,3; 7,1 і 63, зазначеним у табл.3.
Довжина шнурів повинна бути не менше 1 м. За погодженням із споживачем допускається поставляти шнури довжиною не менше 0,5 м і не більше 10% від партії.
Приклад умовного позначення шнура 1-ї групи, типу 1, середньої твердості, круглого перерізу діаметром 14 мм:


Шнур 1-1С 14 ГОСТ 6467-79

То ж, для шнура 2-ї групи, типу 1, середньої твердості, прямокутного перерізу з розмірами сторін 10x12 мм:


Шнур 2-1С 10X12 ГОСТ 6467-79

То ж, для шнура 1-ї групи, типу 5, з розмірами сторін 20х20 мм, для роботи в тропічному кліматі у виробах групи 1, категорії розміщення 2 з граничною температурою експлуатації 50 °С:


Шнур 1-5 20х20-Т1-2-50 ГОСТ 6467-79

ТЕХНІЧНІ ВИМОГИ

Гумові шнури круглого і прямокутного перетинів повинні відповідати вимогам цього стандарту і виготовлятися за технічної документації.
За зовнішнім виглядом і зрізу шнури повинні відповідати нормам, зазначеним у табл.5.

Таблиця 5


Примітка. Допускається зовнішній вигляд шнурів встановлювати за контрольними зразками, затвердженими в установленому порядку.
Відносна овальність шнурів всіх типів діаметром понад 20 мм, шнурів типу 4 всіх розмірів, а також шнурів твердості М всіх типів і розмірів не повинна перевищувати 20% номінального діаметра. Відносна овальність шнурів круглого перерізу всіх інших типів і розмірів не повинна перевищувати 10% номінального діаметра.
