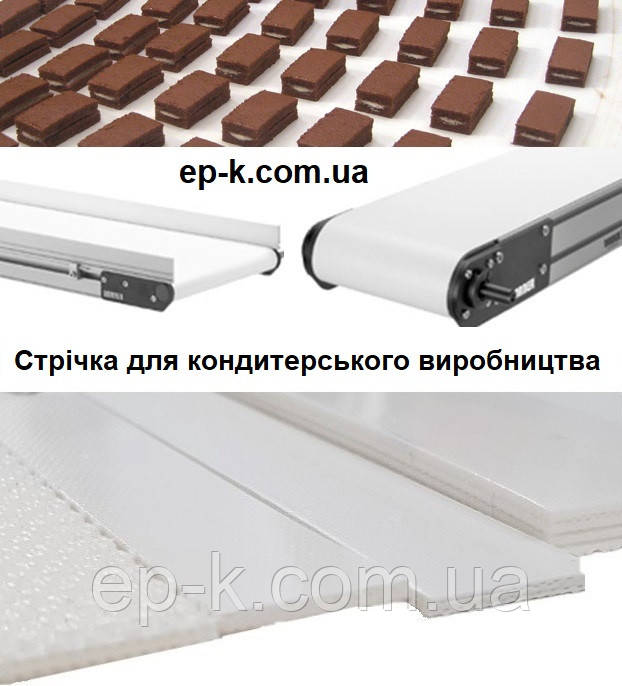

Стрічки конвеєрні для кондитерського виробництва

Стрічка конвеєрна для кондитерського виробництва виготовляється на замовлення за розмірами замовника. Термін виконання замовлення залежить від обсягу та складності виконання.



Поверхні транспортерних стрічок

Поверхні транспортерних стрічок можуть мати різні структури.

Залежно від типу продукту, що транспортується і сфери застосування пропонуємо як гладкі конвеєрні (транспортерні) стрічки, так і зі структурною поверхнею.

Шостий символ в коді продукту позначає тип поверхні стрічки. Кодування типів поверхні Ви можете знайти на нашому сайті.

Найчастіше транспортерні стрічки зі структурною поверхнею використовуються при похилій транспортування продукції, так як текстура стрічки дозволяє забезпечити підвищене зчеплення продукту з робочою стороною стрічки. В кондитерському і хлібобулочному виробництві такі стрічки використовуються для того, щоб залишати фігурний рисунок на нижній стороні продукту.

Серед гладких конвеєрних стрічок також є своя класифікація. Вони можуть бути, наприклад, повністю гладкими і виконаними з поліуретану (PU) або ПВХ (PVC), а можуть бути матовими, що збільшує силу тертя між стрічкою і продуктом. Також гладкі стрічки іноді виготовляються з текстилю (бавовна або синтетичні матеріали), що допомагає забезпечити стрічці стійкість до високих температур або служить для легкого відділення липучих продуктів (наприклад, тесту).



Анти статік	Товщина мм.	Вага, кг/м2	Навантаження при подовжений. н/мм		Температурний діапазон°		Макс. ширина без з'єдн. мм.	Пор. коэфиц. тертя	Хв. огибаемый діаметр	Поставка протягом 1-5 раб.днів
			на 1%	Макс. розтяжка	мін.	макс.
+	0,6	0,7	4	4	-20	+100	2000	HF	-	1М4UO-U1W SA
	1,2	0,7	4	4	-20	+100	1700	LF	-	1М4UO-U2 PN
	0,7	0,8	4	4	-20	+100	2000	MF	-	1М4UO-U2 W
+	1,0	1,1	6	6	-10	+60	3000	MF	20	1М6UO-V5 W
	1,3	1,5	6	12	-20	+100	2000	MF	-	2М5UO-U2 W
	2,0	2,3	8	16	-10	+60	3000	MF	30	2М8UO-V5 W
	2,5	2,9	12	24	-10	+60	3000	MF	60	2М12UO-V10 W
	4,2	4,9	18	36	-10	+60	3000	MF	100	3T18UO-V15W
	2,0	2,2	4	4	-20	+60	2000	LF	20	EL4-U20W
	1,3	1,5	6	12	-20	+100	2000	MF	-	2M5UO-U2HP W*













Тканинний каркас			Інші характеристики
М	Жорсткий		А	Антистатичність (згадується, якщо не антистатичні варіанти)
Т	Гнучкий
МТ	Складовою
EL	Без текстильного шару		HP	Висока якість
SILON	Нетканий		PN	Структура поверхні у вигляді перевернутої піраміди
Матеріали покриття і міжшарові матеріали
U	Поліуретан		S	М'яке поліуретанове покриття
V	Поліхлорвініл (ПВХ)
Коефіцієнт тертя транспортує боку			SP	Стрічка шириною 3000 мм. з поліуретану
LF	Поверхня з низьким коефіцієнтом тертя		W	Білий колір у відповідності зі стандартом FDA
MF	Поверхня з середнім коефіцієнтом тертя
HF	Поверхня з високим коефіцієнтом тертя





Стрічки для кондитерського виробництва



Тип стрічки	Технічні особливості стрічки	Застосування в технологічних процесах
1М4UO-U1W SA	Стрічка гладка. Допускає ножові розвороти.	Охолоджуючий тунель після глазуровки цукерок шоколадом
1М4UO-U2 PN	Стрічка зі структурою. (Для нанесення малюнка на денця цукерок)
1М4UO-U2 W	Гладка поверхня При t менше 100° Допускає ножові розвороти. При контакті з шоколадом на шківах понад 20 мм.	Транспортування гарячої карамелі. Подають короткі стрічки на пакувальних автоматах.
1М6UO-V5 W	Для карамелі.	Подають короткі стрічки на пакувальних автоматах
2М5UO-U2 W   2M5UO-U2HP W*	Подача до цукерок обгорткового головки. При діаметрах шківів більше 20 мм.	Транспортери і живильники обгорткових машин «Нагема» Транспортування зефіру в шоколаді.
2М8UO-V5 W	При діаметрах шківів понад 30 мм.	Виробництво ірису, подача охолодженої маси до вирубки. Транспортування охолодженої карамелі.
2М12UO-V10 W	При більш високих навантаженнях і діаметрах шківів понад 60 мм.   Прямі транспортери	Виробництва ірису, подача охолодженої маси до вирубки.   Транспортування борошна, цукру.
3T18UO-V15W	Жолобчасті транспортери	Транспортування борошна, цукру.
EL4-U20W	Відсутність тканинного каркаса виключає проблему стирання кромок.	Вафлі-намазочные машини.





Коефіцієнти тертя приводних поверхонь



Тип покриття	Сталевий лист	Ламінована пластик або деревина	Сталеві ролики	Обгумовані ролики
0,UO	0,20	0,25	0,20	0,30
U3,U5	0,40	0,50	0,40	0,60
SO	0,30	0,40	0,30	0,50











Транспортні стрічки є рухомої робочою частиною



Вибір типу конвеєрної стрічки визначає умови експлуатації - характеристики навколишнього середовища (температура, вологість і ін, обсяг переданого вантажу), особливості конструкції стрічкового конвеєра (довжина, ширина, висота, висота, швидкість і швидкість).



Конструкції транспортерних стрічок



Конвеєрні стрічки складаються з одного або декількох шарів тканинного каркаса і покритих шарів, захищає каркас від впливу транспортованого матеріалу, елементів конвеєра і навколишнього середовища.

Транспортні стрічки складаються з одного, двох або трьох шарів високоміцної поліефірної тканини (поліестер) з уточненими (поперечними) та нитками з моноволокна (для забезпечення фіксованих поперечних розмірів).



Транспортні і технологічні конвеєрні стрічки:



Полівінілхлорид ПВХ (PVC)

Поліуретан ПУ (PU)

Резина (NBR)

Силіконове покриття (Силікон)

"Нульове" покриття, тобто тканинна транспортерна стрічка без обкладок.

Фетрове покриття (Silon)



Спеціальні конструкції



Для транспортування дрібноштучних та сипких матеріалів конвеєрні стрічки на вимогу клієнта можуть бути оснащені профілями різних конфігурацій і розмірів:

Т - подібні перегородки з кутами 60 і 90 градусів;

V - образні і трапецієвидні напрямні профілі;

Квадратні профілі;

Повздовжні борти: S - образні і прямі.

Виготовляються з полівінілхлориду ПВХ (PVC) або поліуретану ПУ (PU). Кріплення профілів на конвеєрні стрічки здійснюється методом приварювання, що забезпечує високу міцність з'єднання профілю з стрічкою.



Характеристики покривного матеріалу конвеєрних стрічок



Полівінілхлорид ПВХ (PVC) являє собою багатоцільовий матеріал для покриття транспортерних стрічок. Він дозволяє випускати досить недорогі і масові конвеєрні стрічки, що знаходяться в різних галузях промисловості.

Поліуретан ПУ (ПУ) - матеріал, що володіє підвищеною зносостійкістю і більш широкої шириною, ніж при поливинилхлоридном діапазоні температур.

Силіконове покриття (силікон) - застосовується для стрічок, в умовах високих температур - до + 250 ⁰С.

Фетрові стрічки Silon - використовується у хлібопекарському і кондитерському виробництвах для конвеєрів переміщують заготовок тіста. Склад волокна фетрові покриття забезпечує низький рівень прилипання тесту до стрічки.



Спеціальні варіанти конструкцій конвеєрних стрічок



Конвеєрні стрічки з текстурної рифленою або тканинною структурою, що забезпечують підвищене зчеплення матеріалу, що транспортується з робочою стрічкою, з похилими трубопроводами (з кутом нахилу до 30 °С), також часто використовуються для установки скручування пористих матеріалів, таких як поролону.

Транспортні стрічки постачаються у вигляді рулонів (бухт), або у вигляді з'єднувальних елементів - закільцьованої формі, а також для випадків, коли у вас немає можливості встановити нескінченну стрічку (наприклад, із-за конструктивних елементів конвеєра) - можливе використання з'єднання механічним металевим або пластиковим замком, тобто можливості з'єднання в процесі монтажу. Розміри стрічок задаються Замовником.



Способи з'єднання стрічки:



• Z-подібне з'єднання конвеєрних стрічок (з'єднання конвеєрних стрічок внахлест)
• З'єднання стрічок за допомогою металевого замку





Для обговорення замовлених виробів - транспортно-конвеєрні стрічки - було б украй бажано, щоб замовник визначив найбільш важливі параметри виробу і умов його роботи:



o Довжина стрічки

o Ширина стрічки

o Діаметр вала, який стрічка обгинає

o Потрібне з'єднання стрічок, якщо потрібно, то яке

o Потрібні борту і профілі, якщо потрібні, то бажані розміри

o Характер переміщуваного вантажу

o Характеристика навколишнього конвеєрної середовища – приміщення або вулиця, наявність підвищеної температури або високою, вологість, запиленість приміщення і т. д.

o Особливості конвеєра - рухається стрічка по столу або по ряду роликів

o чи Є стрічка технологічної або тільки транспортерної, тобто піддається створюється - різанні, рубанні, шліфування, фарбування – перебуваючи на стрічці



ОПИТУВАЛЬНИЙ ЛИСТ



ПАРАМЕТРИ:

Розміри:

Довжина (м)______________________________________________________________________________________________________________________________________________

Ширина(мм)____________________________________________________________________________________________________________________________________________

Нескінченна: Так чи Ні

Механічне з'єднання: Так чи Ні

Опис верхнього слоя_________________________________________________________________________________________________________________________________

Опис нижнього слоя__________________________________________________________________________________________________________________________________

Антистатичність: Так чи Ні



Матеріал:

ПВХ

Поліуретан

Силікон



ПРИЗНАЧЕННЯ:

Що транспортується? _______________________________________________________________________________________________________________________________________

Загальна вага на конвеєрі кг? __________________________________________________________________________________________________________________________________

Температура середовища С⁰_________________________________________________________________________________________________________________________________________

Температура продукту С⁰_______________________________________________________________________________________________________________________________________



ДОДАТКОВО:

Напрямні профілі на нижній частині: Так чи Ні

Розмір размещение____________________________________________________________________________________________________________________

Напрямні профілі на верхній частині: Так чи Ні

Розмір размещение_____________________________________________________________________________________________________________________

Гофроборт: Так чи Ні Высота___________________________________________________________________________________________________________________________

Перегородки (Прямі або Похилі) Так чи Ні

Висота перегородок_______________________________________________________________________________________________________________________________________



Інше

Хвилі

Пальці

Отвори







Умови роботи:

Сухо і чисто	Гостре	Вологість
РН	Абразив	Масло+Жир









Робочий період:

/7 днів

/24 години







Схема:





Нахил конвеєра (⁰)_____________________________________________________________________________________________________________________________



Швидкість руху ленты__________________________________________________________________________________________________________________________

Підтримка стрічки: Метал або Ролики



Ножовий перехід: Так чи Ні
