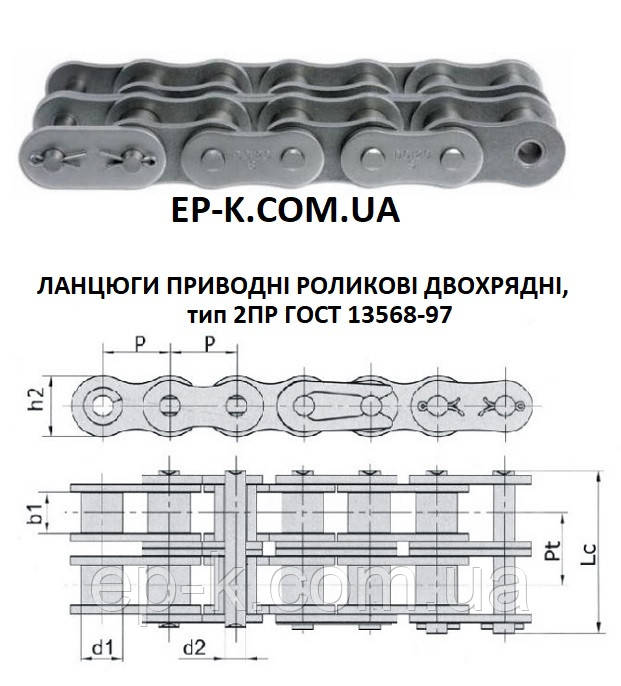

ЛАНЦЮГИ ПРИВОДНІ РОЛИКОВІ ДВОХРЯДНІ (2ПР) ГОСТ 13568-97
Ланцюг дворядний призначений для передачі механічної енергії в різних механізмах, використовується у виробництві транспортних засобів та промислового обладнання. Конструктивно вона є двома однорядними роликовими ланцюгами з довгими сполучними пальцями.
Розрахований ланцюг дворядний на більш високе навантаження порівняно з однорядним, їх використовують для передач з високою швидкістю роботи.

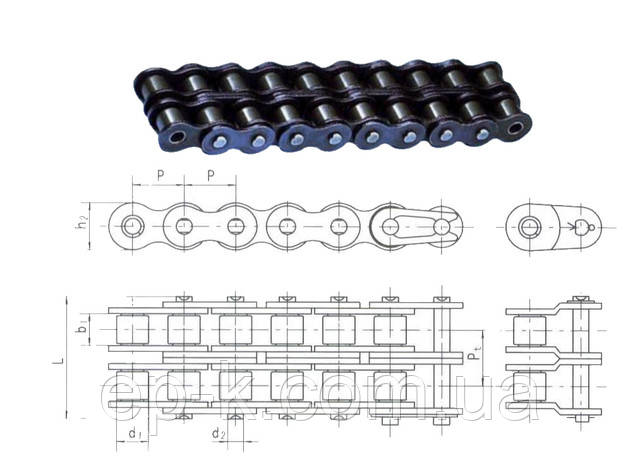

Кожен повторюваний відрізок включає 2 зовнішніх і 2 внутрішніх ланки, що складаються з металевих пластин, валиків, втулок і роликів. Два однорядні ланцюги з'єднуються між собою подовженим металевим пальцем. Така конструкція дворядних роликових ланцюгів дає їм наступні експлуатаційні переваги:
Високий ККД передачі за рахунок зменшення тертя. При зіткненні із зірочкою ролик не ковзає, а перекочується з мінімальним тертям кочення.
Можливість використання у ланцюгових передачах на високих швидкостях. Привідний механізм здатний працювати зі швидкістю до 30 м/с.
Висока температурна стійкість. Металеві приводні ланцюги можуть використовуватись при температурі до +300 градусів.
Підвищена стійкість до механічних навантажень. Дворядні ланцюги служать довше, у порівнянні з однорядними – це одна з головних переваг.
| Тип за ГОСТом | Крок | Діаметр ролика | Ширина меж | Діаметр валика | Довжина валика | Висота внутрешної | Поперечний крок | Руйнівне навантаження | Вага 1 метра |
| t | d3 | внутрішніми пластинами | d1 | b1 max | пластини | A | Q min | ланцюгу (розрахункова) | |
| мм | мм | b3 min | мм | мм | h max | мм | кН/кгс | q | |
| мм | мм | кг | |||||||
| Ланцюг 2ПР-12,7-31,8 | 12,7 | 8,51 | 7,75 | 4,45 | 35 | 11,8 | 13,92 | 31,8/3180 | 1,4 |
| Ланцюг 2ПР-15,875-45,4 | 15,875 | 10,16 | 9,65 | 5,08 | 41 | 14,8 | 16,59 | 45,4/4540 | 1,9 |
| Ланцюг 2ПР-19,05-64 | 19,05 | 11,91 | 12,7 | 5,94 | 53,4 | 18,2 | 22,78 | 64,0/6400 | 2,3 |
| Ланцюг 2ПР-19,05-72 | 19,05 | 11,91 | 12,7 | 5,94 | 54,4 | 18,2 | 25,5 | 72,0/7200 | 3,3 |
| Ланцюг 2ПР-19,05-75 | 19,05 | 11,91 | 12,7 | 5,94 | 53,4 | 18,2 | 22,78 | 75,0/7500 | 3 |
| Ланцюг 2ПР-25,4-114 | 25,4 | 15,88 | 15,88 | 7,92 | 68 | 24,2 | 29,29 | 114,0/11400 | 3,1 |
| Ланцюг 2ПР-25,4-130 | 25,4 | 15,88 | 15,88 | 7,92 | 68 | 24,2 | 29,29 | 130,0/13000 | 5 |
| Ланцюг 2ПР-31,75-177 | 31,75 | 19,05 | 19,05 | 9,53 | 82 | 30,2 | 35,76 | 177,0/17700 | 7,3 |
| Ланцюг 2ПР-38,1-254 | 38,1 | 22,23 | 25,4 | 11,1 | 104 | 36,2 | 45,44 | 254,0/25400 | 11 |
| Ланцюг 2ПР-44,45-344 | 44,45 | 25,4 | 25,4 | 12,7 | 110 | 42,4 | 48,87 | 344,8/34480 | 14,4 |
| Ланцюг 2ПР-50,8-453,6 | 50,8 | 28,58 | 31,75 | 14,27 | 130 | 48,3 | 58,55 | 453,6/45360 | 19,1 |
| Основні | |
|---|---|
| Стан | Новий |
| Параметри | |
| Руйнівне навантаження | 31,8 кН |
| Вага 1 м. п. | 1,4 кг |
| Крок ланцюга | 12,7 мм |
- Ціна: Ціну уточнюйте
- В наявності
- Тільки оптом
Ланцюг 2ПР 12,7-3180 ГОСТ 13568-97
Ціну уточнюйте
Мінімальна сума замовлення на сайті — 1500 грн
