Кільця гумові ущільнювальні круглого перерізу ГОСТ 9833-73
Застосовуються для ущільнення гідравлічних і пневматичних пристроїв. Кільця працездатні при температурі від -60 до +200 С (залежить від марки гуми), тиск до 50 МПа в нерухомих з'єднаннях і до 32 МПа в рухомих з'єднаннях в мінеральних маслах, емульсіях, мастилах, прісної і морської води, рідких паливах; тиску до 40 МПа в нерухомих з'єднаннях і до 10 МПа в рухомих з'єднаннях в стислому повітрі.

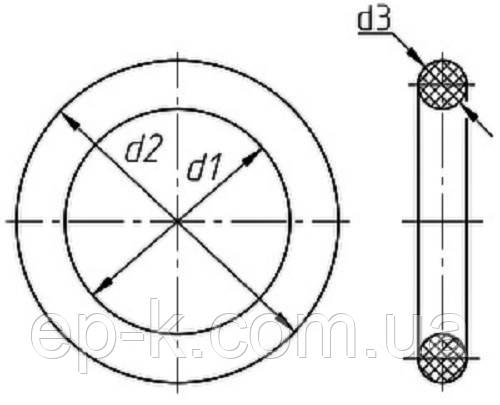

Креслення 1
1. Справжній стандарт встановлює конструкцію і розміри гумових ущільнювальних кілець круглого перерізу для гідравлічних, паливних, мастильних і пневматичних пристроїв.
Рекомендації по використанню та монтажу кілець дані в додатку до цього стандарту.
2. Кільця повинні виготовлятися наступних груп точності:
1 - для рухомих з'єднань;
2 - для рухомих і нерухомих з'єднань.
3. Діаметри перерізів кілець повинні відповідати зазначеним на рис.2 і в табл.1.
Креслення 2
Таблиця 1
|
Номінальний діаметр перерізу |
Граничні відхилення для груп точності |
|
|
d3 |
1 |
2 |
|
1,4 |
±0,07 |
±0,10 |
|
1,9 |
±0,08 |
±0,10 |
|
2,5 |
±0,09 |
±0,10 |
|
3,0 |
±0,10 |
+0,20 |
|
3,6 |
±0,10 |
+0,20 |
|
4,6 |
±0,10 |
+0,20 |
|
5,8 |
±0,14 |
+0,30 |
|
7,5 |
±0,15 |
+0,30 |
|
8,5 |
±0,20 |
+0,30 |
Внутрішні діаметри кілець
4. Внутрішні діаметри кілець повинні відповідати вказаним на кресленнях і в таблицях.
Позначення типорозміру кільця будують за наступною структурою:
Креслення 3
Приклад позначення:
Кільце 092 - 105 - 75 - 2 - 2 ГОСТ 9833-73
d1 - 092 - внутрішній діаметр , мм
d2 - 105 - зовнішній діаметр, мм
d3 - 75 - діаметр перерізу, 7,5 мм
2 - клас точності
2 - група гуми
Кільця ущільнювальні перерізом 7,5 мм
Таблиця 2
|
Позначення типорозміру кільця |
d1, мм |
Маса 1000 шт., кг |
|
|
Номін. |
Перед. вимкнено. |
||
|
082-095-75 |
79,5 |
-1,3 |
12,08 |
|
090-102-75 |
87,5 |
-1,4 |
13,19 |
|
092-105-75 |
89,5 |
-1,4 |
13,46 |
|
095-108-75 |
92,0 |
-1,5 |
13,81 |
|
098-110-75 |
95,0 |
-1,5 |
14,23 |
|
100-112-75 |
97,0 |
-1,5 |
14,50 |
|
102-115-75 |
100,0 |
-1,6 |
14,92 |
|
105-118-75 |
103,0 |
-1,6 |
15,34 |
|
108-120-75 |
105,0 |
-1,7 |
15,62 |
|
110-122-75 |
107,0 |
-1,7 |
15,89 |
|
112-125-75 |
110,0 |
-1,8 |
16,31 |
|
115-128-75 |
113,0 |
-1,8 |
16,73 |
|
118-130-75 |
115,0 |
-1,8 |
17,00 |
|
120-132-75 |
117,0 |
-1,8 |
17,28 |
|
122-135-75 |
120,0 |
-1,9 |
17,70 |
|
125-138-75 |
122,5 |
-2,0 |
18,04 |
|
128-140-75 |
124,5 |
-2,0 |
18,32 |
|
130-142-75 |
126,5 |
-2,0 |
18,60 |
|
132-145-75 |
128,5 |
-2,2 |
18,88 |
| Користувальницькі характеристики | |
|---|---|
| Матеріал кільця | Гума маслобензостійка |
| Робоче середовище | Рідка середовище Неагресивна середовище Газоподібне середовище Масло Агресивне середовище Вода Повітря Нафтопродукти |
| Основні атрибути | |
| Упаковка | Пачка |
- Ціна: 275 ₴
- Мінімальне замовлення: 4 шт.
- Спосіб упаковки: Кільця упаковані по 1, 10, 25, 50 і 100 штук в залежності від розміру. Наявність на складі, кількість в упаковці, і ціну можна уточнити у менеджерів за телефонами або відправити заявку на ел. пошту 7563670@gmail.com
- В наявності
- Тільки оптом
