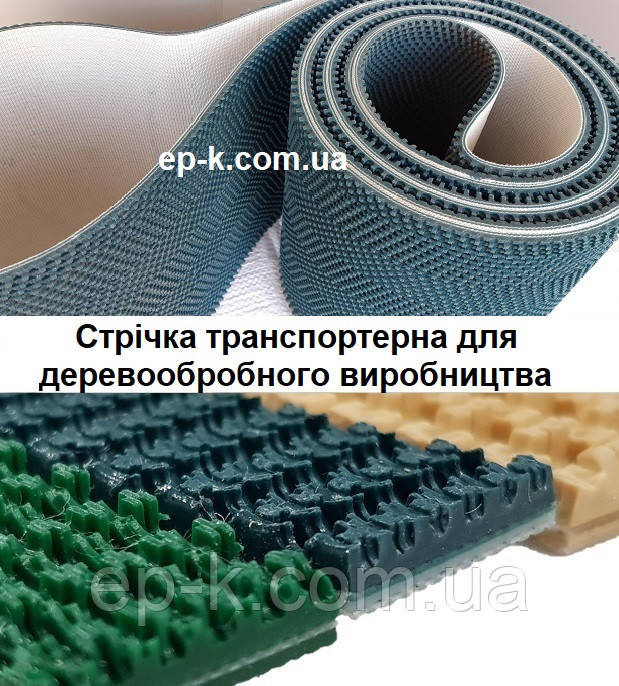

Стрічка транспортерна для деревообробного виробництва виготовлення згідно креслення, фото 2
Стрічка транспортерна для деревообробного виробництва виготовлення згідно креслення, фото 3
Стрічка транспортерна для деревообробного виробництва виготовлення згідно креслення, фото 2
Стрічка транспортерна для деревообробного виробництва виготовлення згідно креслення, фото 2
Стрічка транспортерна для деревообробного виробництва виготовлення згідно креслення, фото 3
  • Стрічка транспортерна для деревообробного виробництва виготовлення згідно креслення, фото 2
  • Стрічка транспортерна для деревообробного виробництва виготовлення згідно креслення, фото 3
  • Стрічка транспортерна для деревообробного виробництва виготовлення згідно креслення, фото 4
  • Стрічка транспортерна для деревообробного виробництва виготовлення згідно креслення, фото 5
Опис
Характеристики
Інформація для замовлення
 Мінімальна сума замовлення  - https://ep-k.com.ua/a380461-minimalnaya-summa-zakaza.html



Стрічки конвеєрні для деревообробного виробництва

Стрічка конвеєрна для деревообробного виробництва виготовляється на замовлення за розмірами замовника. Термін виконання замовлення залежить від обсягу та складності виконання.



Поверхні транспортерних стрічок

Поверхні транспортерних стрічок можуть мати різні структури.

В залежності від типу та сфери застосування пропонуємо як гладкі конвеєрні (транспортерні) стрічки, так і зі структурною поверхнею.

Шостий символ в коді продукту позначає тип поверхні стрічки. Кодування типів поверхні Ви можете знайти на нашому сайті.

Найчастіше транспортерні стрічки зі структурною поверхнею використовуються при похилій транспортування продукції, так як текстура стрічки дозволяє забезпечити підвищене зчеплення продукту з робочою стороною стрічки.

Серед гладких конвеєрних стрічок також є своя класифікація. Вони можуть бути, наприклад, повністю гладкими і виконаними з поліуретану (PU) або ПВХ (PVC), а можуть бути матовими, що збільшує силу тертя між стрічкою і заготівлею.





Анти статік Товщина мм. Вага, кг/м2 Навантаження при подовжений. н/мм Температурний діапазон° Макс. ширина без з'єдн. мм. Пор. коэффиц. тертя Хв. огибаемый діаметр Поставка
на 1% Макс. розтяжка мін. макс. протягом 1-5 робочих днів
+ 1,3 1,4 8 16 -20 100 3000 LF - 2М8UO-UOSPgrey
+ 1,4 1,6 8 16 -20 100 1700 LF 2М8UO-U2
+ 1,5 1,6 8 16 -20 100 3400 LF 2М8UO-U2SP
  2   8 16 -10 60 3400 MF 30 2М8UO-V5
+ 5,2 3,7 8 16 -10 60 2000 НF 50 2М8UO-V17 GP
  1,5 1,6 8 16 -20 100 3400 LF 50 2М12UO-U3
  2,5 2,9 12 24 -10 60 3000 MF 60 2М12UO-V10W
  4,2 4,9 18 36 -10 60 3000 MF 100 3T18UO - V15W
  2,5 1,2 10 - -10 120 2000 LF 20 SILON25FDA
  3 3,3 60 90 -20 80 3200 LF 150 3M60U3-U3NSP





Ремені

Нескінченні ремені призначені для тягнуть і фальці склеюючих машин. Можуть мати або не мати текстильний шар. Зовнішній шар має високий коефіцієнт тертя з будь-яким кольором і твердістю. Внутрішня сторона може бути виконана у вигляді зубчастого або поликлинового ременя, а також може бути гладкою, зносостійкою. MF
Нескінченні протягивающие ремені. Призначені в основному для безперервного процесу виробництва. Немає обмежень за розміром (довжині, ширині, товщині). Мають різну твердість (40-65 Sh.А) UT







Тканинний каркас Інші характеристики
М Жорсткий А Антистатичність (згадується, якщо не антистатичні варіанти)
Т Гнучкий
МТ Складовою
EL Без текстильного шару HP Висока якість
SILON Нетканий PN Структура поверхні у вигляді перевернутої піраміди
Матеріали покриття і міжшарові матеріали
U Поліуретан S М'яке поліуретанове покриття
V Поліхлорвініл (ПВХ)
Коефіцієнт тертя транспортує боку SP Стрічка шириною 3000 мм. з поліуретану
LF Поверхня з низьким коефіцієнтом тертя  W Білий колір у відповідності зі стандартом FDA
MF Поверхня з середнім коефіцієнтом тертя
HF Поверхня з високим коефіцієнтом тертя



Стрічки для деревообробного виробництва



Деревообробка

Тип стрічки/ременя

Застосування в технологічних процесах

Цілісна деревина

ПВХ стрічки

Завантаження, видалення.

(Настилочні матеріали)

Ремені серії Z-LT

Передача потужності від електродвигуна до обробляє обладнання

Фанера

Гладкі конвеєрні стрічки конвеєрні стрічки зі структурою у покритті

Горизонтальні і похилі конвеєри

Ремені серії DG

Нарізування і розшаровування.

2M8UO-UO серія SP

2M8UO-U2

2M8UO-V5A

Пресування.

Секційний прес

Silon,

ПВХ гладка і GP

Розпил,

Транспортування і

складування

Волокнистий агломерат (різні перерізу та товщини)

Z-LT транспорт. ремені

Дереворубки

2M12UO-V10

Зважування, де вимагається

однорідність з'єднання

(діагональне)

2M8UO-U2 SP

Формувальні лінії з стрічками від 90 до 140 м (ширина до 3м)

3M60 U3 N SP

(ex DP 096)

Формувальний прес (високомодульного армидоволокно)

2M8UO-UO серія SP

2M8UO-U2

2MUO-V5A

Завантажувальна етажерка преса

Silon,

ПВХ гладка і GP

Розпил, транспортування і складування





Виробництво

меблів

Нескінченні WD стрічки

Стрічково-шліфувальні верстати

Гумові і силіконові листові матеріали

Обробка і фанеровка

Ремені серії DG

Основний процес

Стрічки з гумовим і ПВХ покриттям

Транспортування панелей







Коефіцієнти тертя приводних поверхонь



Тип покриття

Сталевий лист

Ламінована пластик або деревина

Сталеві ролики

Обгумовані

ролики

0,UO

0,20

0,25

0,20

0,30

U3,U5

0,40

0,50

0,40

0,60

SO

0,30

0,40

0,30

0,50











Транспортні стрічки є рухомої робочою частиною



Вибір типу конвеєрної стрічки визначає умови експлуатації - характеристики навколишнього середовища (температура, вологість і ін, обсяг переданого вантажу), особливості конструкції стрічкового конвеєра (довжина, ширина, висота, висота, швидкість і швидкість).



Конструкції транспортерних стрічок



Конвеєрні стрічки складаються з одного або декількох шарів тканинного каркаса і покритих шарів, захищає каркас від впливу транспортованого матеріалу, елементів конвеєра і навколишнього середовища.

Транспортні стрічки складаються з одного, двох або трьох шарів високоміцної поліефірної тканини (поліестер) з уточненими (поперечними) та нитками з моноволокна (для забезпечення фіксованих поперечних розмірів).



Транспортні і технологічні конвеєрні стрічки:



Полівінілхлорид ПВХ (PVC)

Поліуретан ПУ (PU)

Резина (NBR)

Силіконове покриття (Силікон)

"Нульове" покриття, тобто тканинна транспортерна стрічка без обкладок.

Фетрове покриття (Silon)



Спеціальні конструкції



Для транспортування дрібноштучних та сипких матеріалів конвеєрні стрічки на вимогу клієнта можуть бути оснащені профілями різних конфігурацій і розмірів:

Т - подібні перегородки з кутами 60 і 90 градусів;

V - образні і трапецієвидні напрямні профілі;

Квадратні профілі;

Повздовжні борти: S - образні і прямі.

Виготовляються з полівінілхлориду ПВХ (PVC) або поліуретану ПУ (PU). Кріплення профілів на конвеєрні стрічки здійснюється методом приварювання, що забезпечує високу міцність з'єднання профілю з стрічкою.



Характеристики покривного матеріалу конвеєрних стрічок



Полівінілхлорид ПВХ (PVC) являє собою багатоцільовий матеріал для покриття транспортерних стрічок. Він дозволяє випускати досить недорогі і масові конвеєрні стрічки, що знаходяться в різних галузях промисловості.

Поліуретан ПУ (ПУ) - матеріал, що володіє підвищеною зносостійкістю і більш широкої шириною, ніж при поливинилхлоридном діапазоні температур.

Силіконове покриття (силікон) - застосовується для стрічок, в умовах високих температур - до + 250 ⁰С.

Фетрові стрічки Silon - використовується у хлібопекарському і кондитерському виробництвах для конвеєрів переміщують заготовок тіста. Склад волокна фетрові покриття забезпечує низький рівень прилипання тесту до стрічки.



Спеціальні варіанти конструкцій конвеєрних стрічок



Конвеєрні стрічки з текстурної рифленою або тканинною структурою, що забезпечують підвищене зчеплення матеріалу, що транспортується з робочою стрічкою, з похилими трубопроводами (з кутом нахилу до 30 °С), також часто використовуються для установки скручування пористих матеріалів, таких як поролону.

Транспортні стрічки постачаються у вигляді рулонів (бухт), або у вигляді з'єднувальних елементів - закільцьованої формі, а також для випадків, коли у вас немає можливості встановити нескінченну стрічку (наприклад, із-за конструктивних елементів конвеєра) - можливе використання з'єднання механічним металевим або пластиковим замком, тобто можливості з'єднання в процесі монтажу. Розміри стрічок задаються Замовником.



Способи з'єднання стрічки:



  • Z-подібне з'єднання конвеєрних стрічок (з'єднання конвеєрних стрічок внахлест)
  • З'єднання стрічок за допомогою металевого замку





Для обговорення замовлених виробів - транспортно-конвеєрні стрічки - було б украй бажано, щоб замовник визначив найбільш важливі параметри виробу і умов його роботи:



o Довжина стрічки

o Ширина стрічки

o Діаметр вала, який стрічка обгинає

o Потрібне з'єднання стрічок, якщо потрібно, то яке

o Потрібні борту і профілі, якщо потрібні, то бажані розміри

o Характер переміщуваного вантажу

o Характеристика навколишнього конвеєрної середовища – приміщення або вулиця, наявність підвищеної температури або високою, вологість, запиленість приміщення і т. д.

o Особливості конвеєра - рухається стрічка по столу або по ряду роликів

o чи Є стрічка технологічної або тільки транспортерної, тобто піддається створюється - різанні, рубанні, шліфування, фарбування – перебуваючи на стрічці



ОПИТУВАЛЬНИЙ ЛИСТ



ПАРАМЕТРИ:

Розміри:

Довжина (м)______________________________________________________________________________________________________________________________________________

Ширина(мм)____________________________________________________________________________________________________________________________________________

Нескінченна: Так чи Ні

Механічне з'єднання: Так чи Ні

Опис верхнього слоя_________________________________________________________________________________________________________________________________

Опис нижнього слоя__________________________________________________________________________________________________________________________________

Антистатичність: Так чи Ні



Матеріал:

ПВХ

Поліуретан

Силікон



ПРИЗНАЧЕННЯ:

Що транспортується? _______________________________________________________________________________________________________________________________________

Загальна вага на конвеєрі кг? __________________________________________________________________________________________________________________________________

Температура середовища С⁰_________________________________________________________________________________________________________________________________________

Температура продукту С⁰_______________________________________________________________________________________________________________________________________



ДОДАТКОВО:

Напрямні профілі на нижній частині: Так чи Ні

Розмір размещение____________________________________________________________________________________________________________________

Напрямні профілі на верхній частині: Так чи Ні

Розмір размещение_____________________________________________________________________________________________________________________

Гофроборт: Так чи Ні Высота___________________________________________________________________________________________________________________________

Перегородки (Прямі або Похилі) Так чи Ні

Висота перегородок_______________________________________________________________________________________________________________________________________



Інше

Хвилі

Пальці

Отвори







Умови роботи:

Сухо і чисто

Гостре

Вологість

РН

Абразив

Масло+Жир









Робочий період:

/7 днів

/24 години







Схема:





Нахил конвеєра (⁰)_____________________________________________________________________________________________________________________________



Швидкість руху ленты__________________________________________________________________________________________________________________________

Підтримка стрічки: Метал або Ролики



Ножовий перехід: Так чи Ні

Основні
Країна виробникІталія
ВиробникЄвропа
Тип конвеєрної стрічкиПолімерна
Максимальна робоча температура80 град.
Мінімальна робоча температура-10 град.
Габаритні розміри
Товщина стрічки5.4 мм
Максимальна довжина стрічки100000 мм
Користувальницькі характеристики
Тип конвеєрної стрічки за призначеннямдля деревообробного виробництва
Кількість шарів2
Товщина шару вернего3,7 мм
Навантаження на стрічку на кв. м.4,2 кг
КолірЗелений
Зусилля на розрив N/мм120
Навантаження при натягу (максимальне розтягнення)18 N/мм
Навантаження при натягу на 1 %, (N/мм)12
Мінімальний діаметр огинається шківа (мм)50
