Шевронні манжети: 11*22, 12*22, 14*26, 16*28, 18*30, 20*32, 20*35, 20*40, 22*34, 22*42, 24*38,

25*37, 25*38, 25*40, 25*45, 26*36, 28*48, 30*45, 30*50, 32*52, 32*55, 35*50, 35*55, 38*55, 38*62, 39*47,

40*55, 40*60, 43*63, 45*60, 45*65, 50*60, 50*70, 55*75, 60*80, 63*78, 63*83, 65*85, 65*90, 70*90, 70*95,

75*100, 80*100, 80*105, 80*120, 85*110, 90*105, 90*110, 90*115, 100*125, 100*140, 105*135, 110*130,

110*140, 120*150, 125*145, 125*155, 130*150, 130*160, 140*170, 150*180, 160*180, 160*190, 170*200,

180*200, 180*210, 190*220, 195*225, 200*220, 200*230, 200*240, 210*240, 220*250, 220*260*16, 235*265,

250*280, 250*290, 260*300, 264*280, 280*320, 300*340, 305*345, 320*360, 340*380, 360*400, 400*440,

410*450, 410*460, 420*460, 450*490, 475*500*22, 500*540, 535*575, 560*600, 630*670, 670*710*8,

760*810*20, 800*850, 900*950, 1050*1100*10, 1500*1560

Шевронні ущільнення ГОСТ 22704-77

https://ep-k.com.ua/g4613049-shevronnye-uplotneniya-gost

Ущільнення шевронні гумові та гумові гумові для гідравлічних пристроїв ГОСТ 22704-77

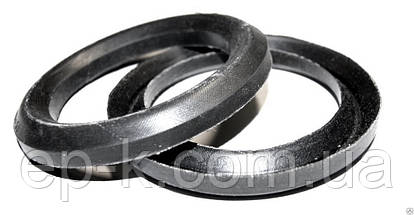

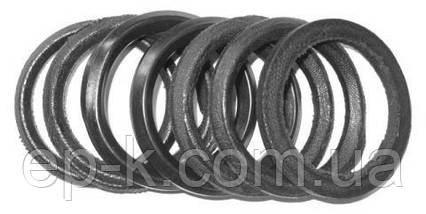

Манжети шевронні (МШ) гумотканинні ГОСТ 22704-77 слугують для ущільнення штоків і циліндрів гідравлічних пристроїв діаметром до 2000 мм, що працюють за тиску до 63 МПа зі швидкістю зворотно надходженням руху 3 м/с у середовищімінеральних олій, нафти, прісної та морської води, водяних емульсій за температури від -50 до +100 °C (краткочасно до +120 °C).

Кільця опорні (КО) та кільця натискні (КН) ГОСТ 22704-77 використовуються в комплекті шевронних гумотканевих ущільнень для штоків і циліндрів гідравлічних пристроїв.

Також можливо виготовити ущільнення шевронні з полиуретана или  гуми МБС.

Умовне позначення:

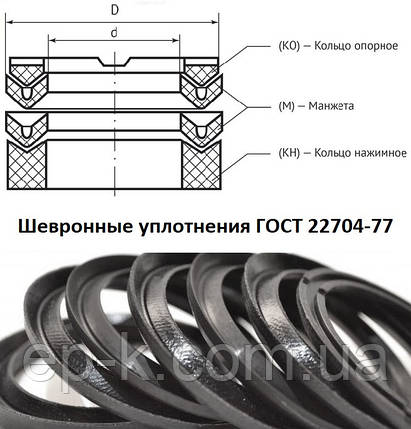

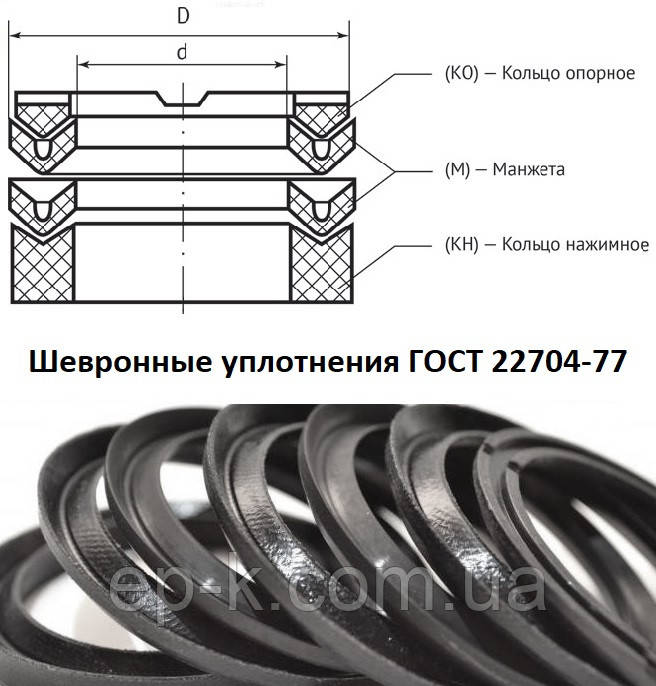

Конструкція пакетного ущільнення

Критерієм відмови ущільнень є ступінь герметичності V, що не перевищує 0,5 см³/м² до кінця вироблення

V = Q/pD l_n , де:

Q — об'єм витоку рідкого робочого середовища за n циклів (см³),

D — діаметр ущільнюваної поверхні штока або циліндра (м),

l_n — шлях тертя за 1 цикл (м).

Гумові ущільнювачі застосовують як пакети з роздільно встановленими манжетами для ущільнення бурових установок під час обертального руху дула, що працюють за таких умов:

робоче середовище — вода з додаванням до 5% піску з глиною та домішкою олії нафтового походження;

тиск робочого середовища — до 32 МПа;

температура — до 80 °C;

окружна швидкість обертання дула — до 1,5 м/c.
