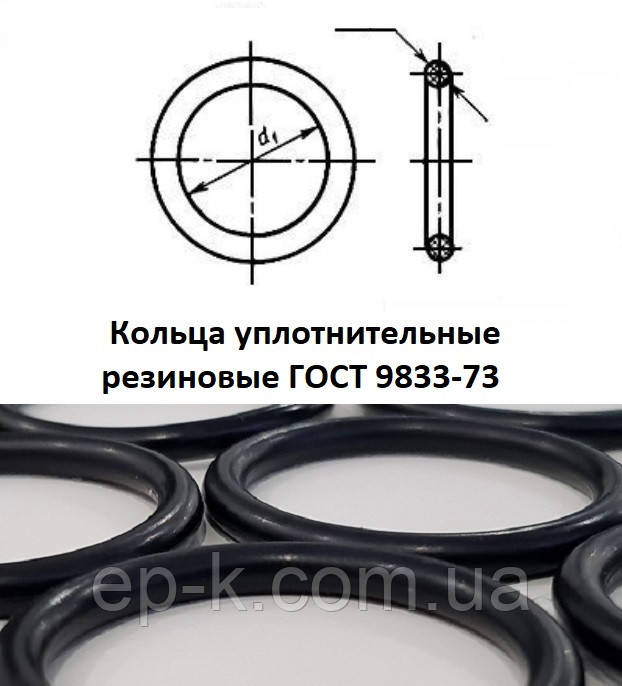

Кільця гумові ущільнювальні круглого перерізу ГОСТ 9833-73
Застосовуються для ущільнення гідравлічних і пневматичних пристроїв. Кільця працездатні за температури від -60 °C (залежить від марки гуми), тиску до 50 МПа в нерухомих з'єднаннях і до 32 МПа в рухомих з'єднаннях у мінеральних оливах, емульсіях, мастилах, прісній і морській воді, рідких палива; тиску до 40 МПа в нерухомих з'єднаннях і до 10 МПа в рухомих з'єднаннях у стиснутому повітрі.
Чертеж 1
1. Справжній стандарт встановлює конструкцію та розміри гумових ущільнювальних кілець круглого перерізу для гідравлічних, паливних, мастильних і пневматичних пристроїв.
Рекомендації щодо застосування та монтажу кілець дані в застосунку до справжнього стандарту.
2. Кільця мають виготовлятися таких груп точності:
1 - для рухомих з'єднань;
2 — для рухомих і нерухомих з'єднань.
3. Діаметри перерізів кілець мають відповідати зазначеному на чорт.2 і в табл.1.
Чертеж 2
Таблиця 1
|
Номінальний діаметр перерізу |
Граничні відхилення для груп точності |
|
|
d3 |
1 |
2 |
|
1,4 |
±0,07 |
±0,10 |
|
1,9 |
±0,08 |
±0,10 |
|
2,5 |
±0,09 |
±0,10 |
|
3,0 |
±0,10 |
+0,20 |
|
3,6 |
±0,10 |
+0,20 |
|
4,6 |
±0,10 |
+0,20 |
|
5,8 |
±0,14 |
+0,30 |
|
7,5 |
±0,15 |
+0,30 |
|
8,5 |
±0,20 |
+0,30 |
Внутрішні діаметри кілець
4. Внутрішні діаметри кілець мають відповідати зазначеному на кресленнях і в таблицях.
Позначення типорозміру кільця будують за такою структурою:
Чертеж 3
Приклад позначення:
Кільце 010 - 012 - 14 - 2 - 2 ГОСТ 9833-73
d1 - 010 — внутрішній діаметр, мм
d2 - 012 - зовнішній діаметр, мм
d3 - 14 - діаметр перерізу, 1,4 мм
2 — клас точності
2 — група гуми
Кільця ущільнювальні перерізом 1,4 мм
Таблиця 2
|
Позначення типорозміру кільця |
d1, мм |
Маса 1000 шт., кг |
|
|
Номін. |
Пред. откл. |
||
|
003-005-14 |
2,8 |
-0,2 |
0,02 |
|
004-006-14 |
3,8 |
-0,2 |
0,03 |
|
005-007-14 |
4,7 |
-0,2 |
0,03 |
|
006-008-14 |
5,7 |
-0,2 |
0,03 |
|
008-010-14 |
7,7 |
-0,3 |
0,04 |
| Основні атрибути | |
|---|---|
| Матеріал кільця | Бутадієн-нітрильний каучук |
| Упаковка | Пачка |
| Гарантійний термін | 12 міс |
| Користувальницькі характеристики | |
| Робоче середовище | Рідка середовище Неагресивна середовище Газоподібне середовище Масло Агресивне середовище Вода Повітря Нафтопродукти |
- Ціна: від 1 ₴
- Мінімальне замовлення: 50 шт.
- Спосіб упаковки: Кільця упаковані по 1, 10, 25, 50 і 100 штук залежно від розміру. Наявність на складі, кількість у пакованні та ціну можна уточнити в менеджерів телефонами або відправити заявку на ел. пошту 7563670@gmail.com
- В наявності
- Тільки оптом
Кільця гумові круглого перерізу ГОСТ 9833-73
від 1 ₴
Мінімальне замовлення — 50 шт.
Мінімальна сума замовлення на сайті — 1500 грн
