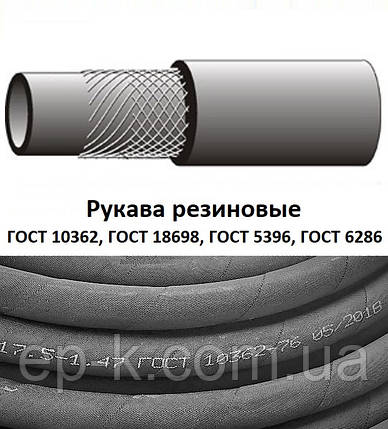

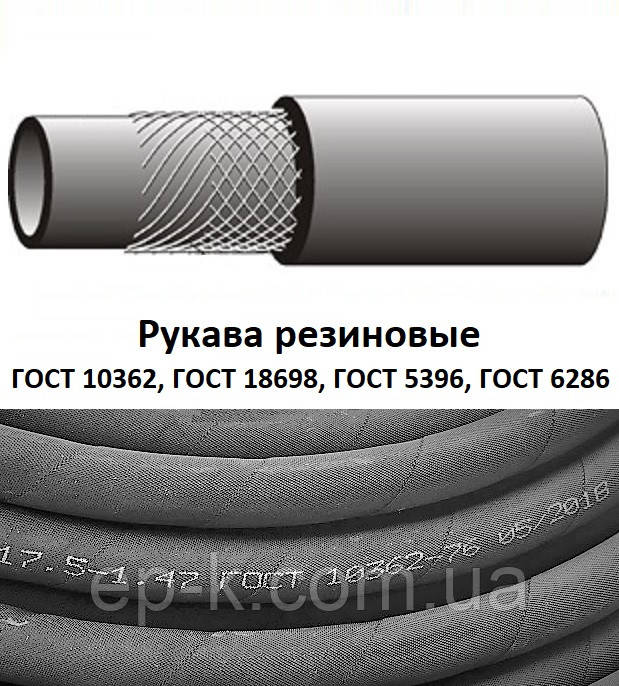

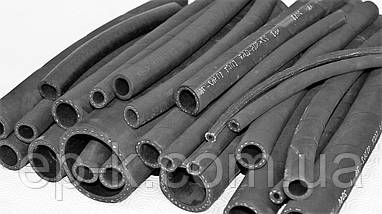

Рукави гумові напірні з нитяним посиленням ГОСТ 10362-76

Застосовуються як гнучкі трубопроводи для подавання під тиском бензину авіаційного, бензину автомобільного, палива реактивного, палива дизельного, оливи на нафтовій основі, мастила рідин, мастила солідолу жирового, води, рідини охолоджувальної низькозамерзаючої, слабких розчинів неорганічних кислот і лугів (до 20%), крім азотної кислоти. Рукави працездатні з такими робочими середовищами та температурним інтервалом у табл. 1.

Таблиця 1.

Примітки:

1. Допускається застосовувати рукави в опалювальних системах із температурою повітря до плюс 90 °C.
2. Застосування рукавів в інших умовах експлуатації має бути узгоджене в установленому порядку.

Приклад умовного позначення:
Рукав 20 х 30 — 1,0 за ГОСТ 10362-76,
де:
20 - внутрішній діаметр рукава (мм);
30 — зовнішній діаметр рукава (мм);
10 — робочий тиск (Атм);



Рукави мають бути герметичними під час гідравлічних випробувальних тисків, рівною (2Р⁺¹⁰_-0), де Р — робочий тиск
Рукави мають витримувати гідравлічний випробувальний тиск не менш ніж:
ЗР — для рідких робочих середовищ;
5Р — для повітря та інших газів, де Р — робочий тиск
Міцність зв'язку внутрішнього та зовнішнього шарів гуми з нитковим каркасом має бути не менш ніж 15 Н/см (1,5 кгс/см).
Рукави мають бути гнучкими. Мінімальний радіус вигину рукавів під час експлуатації має відповідати нормам, зазначеним у табл. 2.


Таблиця 2.

Зміна зовнішнього діаметра рукавів за мінімального радіуса вигину не має бути більш ніж 10% від фактичного зовнішнього діаметра рукава. Кінці рукавів мають витримувати розтягнення в радіальному напрямку без тріщин, розривів і розшарувань відповідно до норм, зазначених у табл.3.


Таблиця 3.

Зміна маси зразків гуми внутрішнього гумового шару рукавів після впливу рідини Б за ГОСТ 9.030. упродовж (24⁺⁰_-2год за температури (23±3) °C не має бути більш ніж 35%.
Зміна маси зразків гуми внутрішнього гумового шару рукавів після впливу стандартної нафтової олії СЖР-3 упродовж (24⁺⁰_-2год за температури (125±2) °C не має бути понад 45%.
Нитки, що застосовуються для виготовлення рукавів, мають відповідати вимогам нормативно-технічної документації, затвердженої в встановленому порядку.
За фізико-механічними показниками гуми, що застосовуються для виготовлення рукавів, мають відповідати нормам, зазначеним у табл. 5.
Поверхня внутрішнього гумового шару рукавів має бути гладкою, без складок, пористості, бульбашок і тріщин.
Допускаються відбитки від дорн і сліди антиадгезиву.
Поверхня зовнішнього гумового шару рукавів має бути без бульбашок, оголених ділянок ниткового каркаса, відшарувань. Допускаються відбитки кипра та складок бинтовної тканини, заглиблення від крайок бинтовної стрічки, наявність ворсу від бинта залишки ниток від бінтовної тканини, відбитки малюнка ниток каркаса, сліди шва зовнішнього шару без відшарувань, вм'ятини, нерівності в межах допуску на зовнішній діаметр, відбитки малюнка обплетення та затікання гуми зовнішнього шару в проміжки між потоками.
На поверхні рукавів без зовнішнього гумового шару допускаються:
нещільність потоків обплетення, що визначається як відстань між двома рядами, що лежать потоками, не більш ніж 3 мм для рукавів зовнішнім діаметром до 20 мм включно та не більш ніж 4 мм для рукавів зовнішнім діаметром понад 20 до 40 мм включно;
ослаблення або затягування одного потоку на зовнішньому обплетенні по довжині рукава, рівні кроку обплетення.
Торці рукавів мають бути перпендикулярні до осі рукава. Відхилення від перпендикулярності не має бути більш ніж 5°.
Допускається уточнення зовнішнього вигляду рукавів за допомогою контрольних зразків, затверджених у встановленому порядку.


Таблиця 4.

Напірні гумові рукави з текстильним каркасом ГОСТ 18698-79

Справжній стандарт поширюється на опорні гумові рукави з текстильним каркасом, що застосовуються як гнучкі трубопроводини для подавання під тиском рідин, насиченої пари, газів і сипких матеріалів у районах холодного, помірного та тропічного клімату.
Стандарт не поширюється на рукави для газового зварювання та різання металів, рукави для автомобілів, тракторів і сільськогосподарського машинобудування та на рукави спеціального призначення.

Приклад умовного позначення:
Рукав Б (I) – 10 – 50 – 64 ГОСТ 18398-79,
де:
Б(I) — клас (робоче середовище — бензини, гасини, мінеральні оливи на нафтовій основі);
10 — робочий тиск (кгс/см2);
50 – внутрішній діаметр (мм);
64 — зовнішній діаметр (мм);

Рукави В — для подавання води
Рукави ВГ —  для подавання води гарячою
Рукави ПАР  - для подавання пари
Рукави Б  - для подавання бензину
Рукави Ш  - для подавання абразивних матеріалів
Рукава П  - для подавання харчових речовин
Рукави Г  - для подавання водуха

Рукави гумові напірно-всмоктувальні неармовані з текстильним каркасом ГОСТ 5398-76

Справжній стандарт поширюється на неармовані гумові рукави з текстильним каркасом і металевою спіраллю, що мають на кінцях м'які манжети для приєднання їх до арматури, що застосовуються для всмоктування й нагнітання різних рідин, паливний, олій на нафтовій основі та газів.
Требований разд. 1 і 2 справжні стандарти є обов'язковими, крім показників «розумова міцність під час розтягування», «відносне подовження у разі розриву», «твердість за Шором А», «температура крихкості».
Показники «розумова міцність під час розтягування», «відносне подовження у разі розриву», «твердість за Шором А», «температура крихкості» є рекомендованими.

Приклад умовного позначення:
Рукав Б – 2 – 25 – 10 ГОСТ 5398-76,
де:
Б — клас (бензин, гас, паливо, олії на нафтовій основі);
2 — група (наприклад, рукави напірні всмоктувальні);
25 – внутрішній діаметр (мм);
10 — робочий тиск (кгс/см2).

Рукави гумові для газового зварювання та різання металів ГОСТ 9356-75

Справжній стандарт поширюється на гумові рукави з нитковим каркасом, що застосовуються для подавання під тиском ацетилену, міського газу, пропану, бутану, рідкого палива та кисню до приладів для газового зварювання та різання металів.
Рукави працездатні в районах із помірним і тропічним кліматом за температури навколишнього повітря від мінус 35 до плюс 70 °C і в районах із холодним кліматом за температури від мінус 55 до плюс 70 °C.


Приклад умовного позначення:
Рукав кисневий I — 9,0 – 0,63 ГОСТ 9356-75,
де:
I – клас;
9,0 — внутрішній діаметр (мм);

0,63 — робочий тиск (МПа).

Рукави гумові високого тиску з металевими обплетеннями неармовані ГОСТ 6286-73, EN 853, EN 857

Гумові не армовані  рукава  високого тиску з металевими обплетеннями  ГОСТ 6286-73 застосовуються як гнучкі трубопроводи для подавання під високим тиском рідин,  і працездатні в районах помірного та тропічного кліматів за температури навколишнього повітря від -50 до +70 °C, а також у районах із холодним кліматом за температури від -60 до +70 °C.
