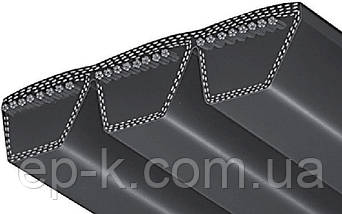

Пас багаторучійний використовуються для передавання потужності в приводах із високою амплітудою коливання паса (пульсувальне ударне навантаження), у приводах із великими міжосьовими відстанями, у потужних промислових і сільськогосподарських приводах.
Працездатність за t° від -30 °C до +60 °C.

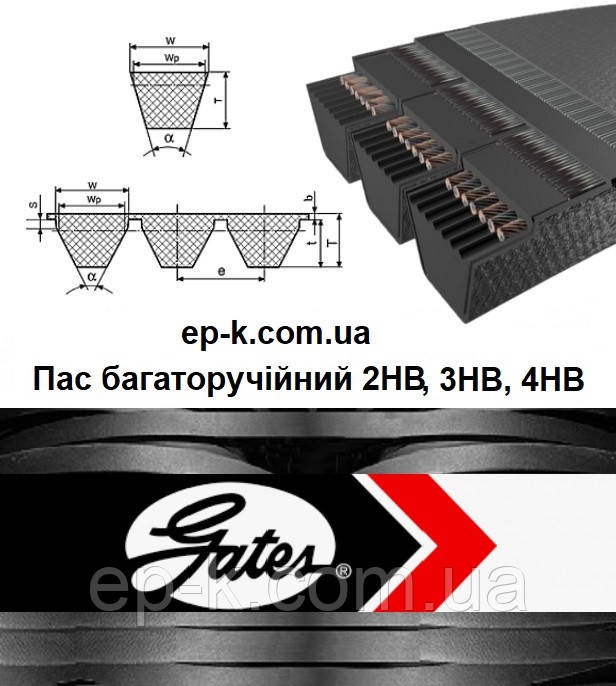

W — ширина більшої основи ременя, (мм);
Т — висота ременя, (мм);
Приклад умовного позначення: 6HB — 3600, де:
6 — кількість ручок (одиничних ременів);
HB — переріз струмка;
3600 — довжина ременя (мм).
Тип |
НВ |
УВ (SPC) |
5V (15J) |
W |
17 |
21.27 |
15.9 |
T |
13 |
20 |
15.5 |
e |
19.05 |
25.5 |
17.5 |
Застосування багаторучних ременів:
· Лісозаготівальне виробництво: пили, коробдиркові верстати, строгі станки, гуркоти, конвеєри, дробички;
· Целюлозно-паперове виробництво: насоси, компресори, конвеєри;
· Кар'єр, що видобуває виробництво: дробилки, гуркоти, насоси, конвеєри;
· Гірська промисловість: дроболовлі, гуркоти, конвеєри, очисні станції;
· Дорожня техніка: укладачі, гідравлічні насоси, струги;
· Сільська техніка: зернозбиральні комбайни, сітківці.
Приводні ремені застосовуються для введення в дію різних механізмів і пристроїв використовується широка гама ременів.
Приводні ремені складаються з шарів різноманітних матеріалів, що забезпечують їх міцністю та гнучкістю. Кожен шар і матеріал ременя визначають його функціональні властивості та сферу застосування. Для виробництва ременів використовуються різні типи синтетичних каучуків і поліуретан.
Приводні ремені діляться на: - клинові (класичні та вузькі, двосторонні та багаторучні, варіаторні), - поліклінові, - зубчасті, - плоскі
Ремені провідних виробників: MEGADYNE(Італія), Gates (США), Contitech (Німеччина). Як бюджетне рішення пропонуємо приводні ремені з Індії та Китаю.
Ремені приводні нормального перерізу Застосовуються для передавання потужності до 80 кВт у приводах верстатів, промислових установок, стаціонарних із/х машин.
Температурний інтервал працездатності
У середовищі повітря: від -30 до +60 °C для помірного та тропічного клімату: від -60 до +40 °C для холодного та холодного клімату.
Таблиця розмірів клинових ременів
Профіль
|
Ширина загальна, мм W |
Ширина розрахунка, мм Wp |
Висота, мм h |
Робоча довжина, мм L |
А |
13 |
11 |
8 |
500-5300 |
В(Б) |
17 |
14 |
11 |
560-9000 |
С(В) |
22 |
19 |
14 |
1120-9500 |
Д(Г) |
32 |
27 |
19 |
1900-12500 |
Е(Д) |
38 |
32 |
25 |
3750-16000 |
Z(O) |
10 |
8,5 |
6 |
425-2500 |
SPZ |
9,7 |
8,5 |
8 |
833-1320 |
SPA |
12,7 |
11 |
10 |
757-1775 |
SPB (УБ) |
16,3 |
14 |
13 |
1280-4500 |
SPC (УВ) |
22 |
19 |
18 |
2000-7100 |
Ремені клинові класичного перерізу з обгорткою бічних граней мають багаторічну репутацію надійності під час експлуатації в сільськогосподарських і промислових установках.Профили: 8/-, 10/Z, 13/A, 17/B, 20/-, 22/C, 40/E.
Клинові вузькі ремені являють собою широко відому конструкцію з обгорткою і знаходять застосування в багатьох галузях, включно з гірською промисловістьом, кар'єрними розробленнями та важкою промисловістьом.Профілі: SPZ, SPA, SPB, 19.
Ремені клинових вузького перерізу підвищеної потужності з формовим зубом без обгортки бічних граней є ідеальним рішенням для швидкісних ремінних передач, що працюють у важкому режимі. Там, де економія простору та ваги є критичними чинниками, приводні ремені. Профили: XPZ, XPA, XPB, XPC.
Ремені вентиляторні
Призначені для передавання потужності до 10 кВт від ведучого валу двигуна до спалахів агрегатних двигунів двигунів автомобілів, тракторів і комбайнів за швидкості до 30 м/с (ремені нормальних перерізів), до 40 м/с (ремні вузьких перерізів).
Температурний інтервал працездатності.
Ремені призначені для районів із помірним і тропічним кліматом, працездатні за температури навколишнього повітря (вже моторного відсіку) від -50 до +60 °C, за умови попереднього прогрівання двигуна перед запуском за температури нижче ніж -30 °C, за умови Це температура під капотом у зоні розташування ременя має бути не більш ніж 80 °C.
Ремені вузьких сечений УБ (SPB), УВ (SPC)
Застосовуються для передавання потужності до 40 кВт у приводах, промислових параметрів і рухомих осельець за швидкості до 40 м/с.
Ремені вузького перерізу розроблені на основі ременів нормального перерізу. Висота вузьких ременів більша за висоту ременів нормального перерізу за їх однакової ширини. Відповідно до цього ремені вузьких перерізів мають велику поверхню контакту ременя зі шківом, і, порівнюючи з ременями нормальних січень, вони передають у 1,5-2 рази більшу потужність: здатні працювати за швидкостей до 40 м/с (разом 30 м/с). Застосування цих ременів дає змогу скоротити габарити, масу та вартість клиноремного передавання. Клинові ремені вузького перерізу характеризуються співвідношенням основи трапеції до висоти, рівним b: h = 1.25.
Температурний інтервал працездатності.
У середовищі повітря: від -30 до +60 °C для помірного та тропічного клімату: від 60 до +40 °C для холодного та дуже холодного клімату.
Ремені плоскі приводні гумотканиві
Плоскі ремені застосовуються в приводах обладнання текстильної, деревообробної промисловості, сельхоспотехніці, у високошвидкісних приводах насосів, сепараторів, центрифуг та інших механізмів. Найпростіші з усіх ременів, вони працюють на плоских (бочкоподібних) шківах. Їх застосовують тільки у високошвидкісних передачах за порівняно невеликих потужностей.
Ремені вентиляторні з формованим зубом без личкування бічних граней
Призначені для передавання потужності від валу двигуна до агрегатів двигунів автомобілів, тракторів і комбайнів.
Температурний інтервал працездатності.
Призначені для районів із помірним кліматом, працездатні за температури навколишнього повітря (поза моторним відсіком) від -50 до +60 °C.
Ремені приводні поліклінові
Поліклінові ремені використовують для заміни плоских приводних ременів, а також клинових ременів, що працюють у комплекті. Верхня основа ременів плоска, на нижньому є поздовжні зубці трикутного перерізу, що розміщуються в канавках шківа. Оскільки зубчаста поверхня контакту поліклінового ременя з шківом приблизно втричі більша від поверхні контакту плоского ременя тієї ж ширини, то полікліновий ремінь забезпечує передавання більшої потужності. Під час заміни комплекту клинових ременів, як і під час використання багаторучних ременів, унеможливлюється прослизання одних ременів щодо інших.
Температурний інтервал працездатності
У середовищі повітря: від -40 до +110 °C.
ТАБЛИЦЯ ПЕРЕКЛАДІВ ГОСТ В DIN
ГОСТ |
Z(0) |
A |
(Б) |
С/В |
Д/(Г) |
Е(Д) |
8,5х8 |
11x10 |
14x10 |
МБ |
УВ |
DIN |
10/Z |
13/A |
17/В |
22/С |
32/Д |
40/Е |
SPZ |
SPA |
SPB |
SPB |
SPC |
Основні | |
---|---|
Виробник | Gates |
Країна виробник | США |
Вид ремня | Багаторівчакової |
Додаткові характеристики зубчастого ременя | |
Двусторонний ремень | Ні |
Тип зуба | Трапецеїдальний |
Профіль | |
Тип | 4 НВ |
- Ціна: 5 850 ₴
- Спосіб упаковки: Наявність на складі, кількість і ціну можна уточнити в менеджерів телефонами або відправити заявку на ел. пошту 7563670@gmail.com
- В наявності
- Оптом і в роздріб

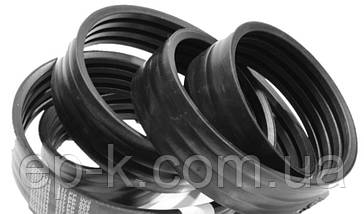

Пас 4НВ GATES
5 850 ₴
